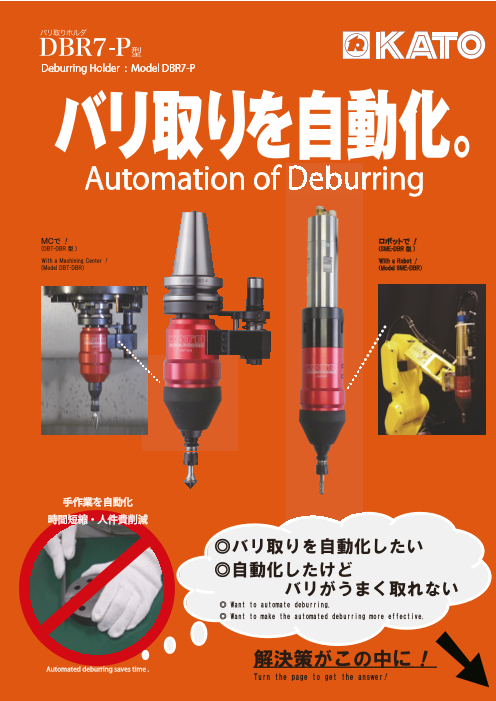

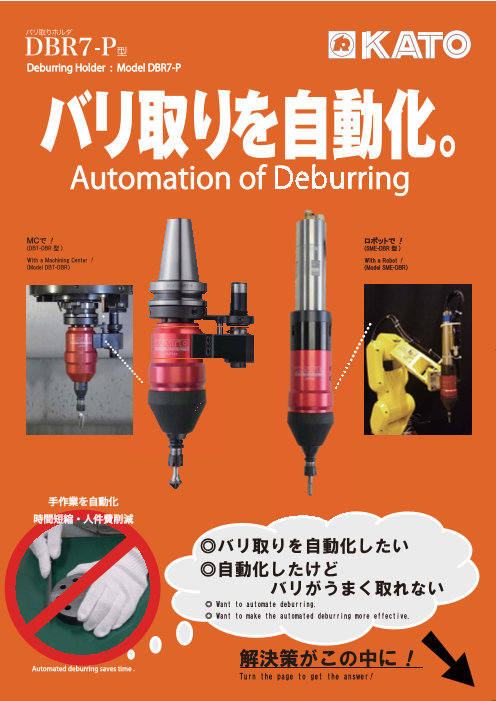

バリ取りホルダ DBR7-P型

Deburring Holder : Model DBR7-P Automation of Deburring 手作業を自動化 時間短縮・人件費削減 Automated deburring saves time .

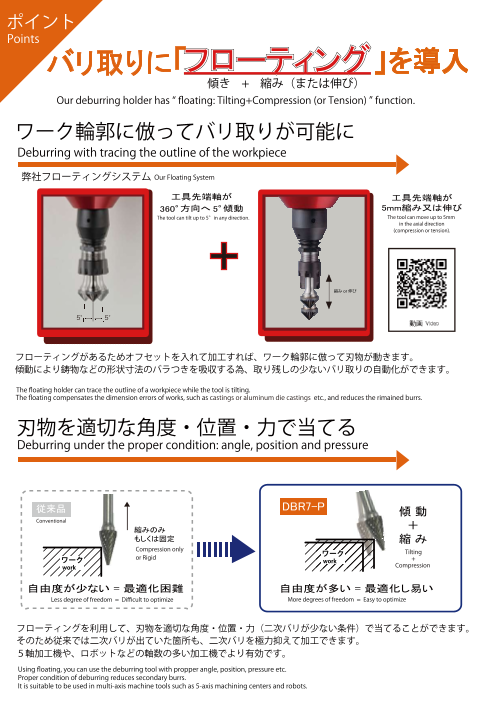

ポイント Points 傾き + 縮み（または伸び）　 Our deburring holder has “ floating: Tilting+Compression (or Tension) ” function. ワーク輪郭に倣ってバリ取りが可能に Deburring with tracing the outline of the workpiece 弊社フローティングシステム　Our Floating System The tool can tilt up to 5°in any direction. The tool can move up to 5mm in the axial direction (compression or tension). + 縮み or 伸び 動画 Video フローティングがあるためオフセットを入れて加工すれば、ワーク輪郭に倣って刃物が動きます。 傾動により鋳物などの形状寸法のバラつきを吸収する為、取り残しの少ないバリ取りの自動化ができます。 The floating holder can trace the outline of a workpiece while the tool is tilting. The floating compensates the dimension errors of works, such as castings or aluminum die castings etc., and reduces the rimained burrs. 刃物を適切な角度・位置・力で当てる Deburring under the proper condition: angle, position and pressure Conventional Compression only Tilting or Rigid ワーク ワーク work + work Compression Less degree of freedom = Difficult to optimize More degrees of freedom = Easy to optimize フローティングを利用して、刃物を適切な角度・位置・力（二次バリが少ない条件）で当てることができます。 そのため従来では二次バリが出ていた箇所も、二次バリを極力抑えて加工できます。 ５軸加工機や、ロボットなどの軸数の多い加工機でより有効です。 Using floating, you can use the deburring tool with propper angle, position, pressure etc. Proper condition of deburring reduces secondary burrs. It is suitable to be used in multi-axis machine tools such as 5-axis machining centers and robots.

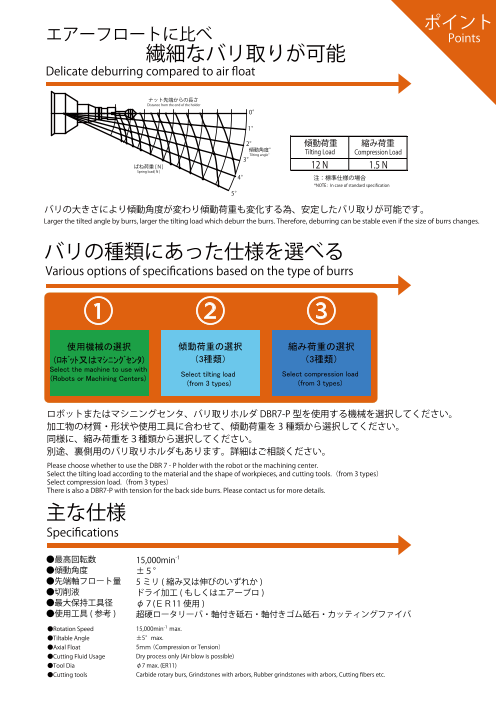

ポイント エアーフロートに比べ Points 　　　　　繊細なバリ取りが可能 Delicate deburring compared to air float ナット先端からの長さ Distance from the end of the holder 0° 1° 2° 傾動荷重 縮み荷重 傾動角度° Tilting angle° Tilting Load Compression Load 3° ばね荷重 [Ｎ] 12 N 1.5 N Spring load[ N ] 4° 注：標準仕様の場合 *NOTE : In case of standard specification 5° バリの大きさにより傾動角度が変わり傾動荷重も変化する為、安定したバリ取りが可能です。 Larger the tilted angle by burrs, larger the tilting load which deburr the burrs. Therefore, deburring can be stable even if the size of burrs changes. バリの種類にあった仕様を選べる Various options of specifications based on the type of burrs ① ② ③ ロボットまたはマシニングセンタ、バリ取りホルダDBR7-P 型を使用する機械を選択してください。 加工物の材質・形状や使用工具に合わせて、傾動荷重を 3種類から選択してください。 同様に、縮み荷重を３種類から選択してください。 別途、裏側用のバリ取りホルダもあります。詳細はご相談ください。 Please choose whether to use the DBR 7 - P holder with the robot or the machining center. Select the tilting load according to the material and the shape of workpieces, and cutting tools.（from 3 types） Select compression load.（from 3 types） There is also a DBR7-P with tension for the back side burrs. Please contact us for more details. 主な仕様 Specifications ●最高回転数 15,000min-1 ●傾動角度 ±５° ●先端軸フロート量 5ミリ ( 縮み又は伸びのいずれか ) ●切削液 ドライ加工 ( もしくはエアーブロ ) ●最大保持工具径 ７(ＥＲ11 使用 ) ●使用工具 ( 参考 ) 超硬ロータリーバ・軸付き砥石・軸付きゴム砥石・カッティングファイバ ●Rotation Speed 15,000min-1 max. ●Tiltable Angle ±5°max. ●Axial Float 5ｍｍ（ Compression or Tension） ●Cutting Fluid Usage D r y p r o c e s s only (Air blow is possible) ●Tool Dia 7 max. (ER11) ●Cutting tools Carbide rotary burs, Grindstones with arbors, Rubber grindstones with arbors, Cutting fibers etc.

For Robots ロボットならではのポイント Advantages to use on a Robot ◎ A simplified outline is suffieient for robot teaching because of floating system. ◎ The robot reproduces the approach angle of manual deburring, and the deburring holder realizes manual flexibility. ◎ Stable deburring of DBR-7 does not require any expensive vision or force sensors. 製品の情報はQRコードからもご覧になれます。 You can watch the movie of the product. Read the QR code. 動画 Video System Inverter (3 phase/ 200V) Power Cable Deburring Holder Motor V1000-MS200 MTC-IP-5M SME-DBR MS200 ※ * We do not stock any cutting tools. Please prepare by yourself. * Air supply for cooling is necessary. Use clean and dry air; recommended pressure is 0.3~0.4 MPa. * Deburring holder without a motor can be sold separately. Please contact us. * Servo motors are also available. Please contact us. Accessories/Options Accessories *NOTE : Included *NOTE : Not included Also selling Sold separatly

Dimensions ロボット用 For Robots Attachment Motor : Model MS200 取付部 型式説明 Description TYPE A/ B SME40Ａ-DBR7-PタイプA/ B タイプＡ: 表バリ用、タイプＢ: 裏バリ用 Type A: Compression, Type B: Tension 最大保持工具径 Max. Diameter of Cutting Tool 型 Model モータメーカ呼び Motor manufacturer symbol モータ外径 Motor Diameter 単位 (Unit): mm Model Holder Total Weight Weight(kg) (kg) (with a motor) 172 324 * F1: Compression F2: Tension * Please contact us for the availability of models marked with ★. Examples ロボットによるバリ取り加工 Deburring by a Robot 使用機械 6軸制御　ロボット 加工前 加工後 Machine 6-axis Robot Before After 加工材料 ADC12 アルミ合金ダイキャスト（JIS） Work Material ADC12 Aluminum Die Casting 使用工具 超硬ロータリーバ 90°円錐形 Cutting Tool Carbide Rotary Bur 90°, Cone Shape 回転数 15,000min-1 Rotation Speed 送り速度 50mm/sec Feed Rate オフセット量 2.0mm Offset

For Machining Centers マシニングセンタならではのポイント ◎ 加工工程と同－のマシニングセンタでバリ取りが可能 ◎ 高価な専用機が不要 ◎ 鋳物やアルミダイキャスト材などの二次バリ除去に最適 Advantages to use on a Machining center ◎ Can use the current machinign center for deburring. ◎ No need for special deburring machines. ◎ Suitable for removing secondary burrs of castings or aluminum die castings etc. BT DBT HSK Available Shanks 製品の情報はQRコードからもご覧になれます。 You can watch the movie of the product. Read the QR code. 動画 Video Stop Block In order to attach a deburring holder, Model DBT-DBR, a stop block is necessary. The specification of a deburring holder can be adjusted based on the machine tool and it's block. If you don't have stop blocks, we can offer you. Please contact us. Example: FANUC α-DIA series Brother Tapping Centers, etc. Accessories/Options Accessories *NOTE : Included *NOTE : Not included Also selling Sold separatly

Dimensions ＭＣ用 For Machining Centers Push 6mm to unlock fig1 作動量（6） Model DBT-DBR7-P DBT-DBR7-P型 ER Collet ER型コレット H θ。 －θ。 A C2 5。 C1 5。 F1 F2 L1 L0 Push 6mm to unlock fig2 作動量（6） Model HSK-A63-H-DBR7-P HSK-A63-H-DBR7-P型 ER Collet ER型コレット H θ。 －θ。 C A 2 5。 C1 。 5 F1 F2 L1 L0 型式説明 Description DBT40-DBR7-PタイプA/B タイプＡ: 表バリ用、タイプＢ: 裏バリ用 Type A: Compression, Type B: Tension 最大保持工具径 Max. Diameter of Cutting Tool 型 Model シャンクの種類 Shank Type 単位 (Unit): mm Mooddeell Adjustable Weight (kg) Range of H * F1: Compression F2: Tension * DBT shank (BT shank with flange contact surface) can be combined with BBT or BT spindles of machine tools. * The specification of Model BT-DBR7-P is the same as Model DBT-DBR7-P. * Please contact us for the availability of models marked with ★.

Examples ワーク寸法が一定でないアルミダイキャストでのバリ取り加工 Deburring aluminum die castings which dimension is not stable 使用機械 マシニングセンタ（BT40、同時 3軸制御） Machine Machining Center (BT30, Simultaneous 3-axis control) 加工材料 ADC12 アルミ合金ダイキャスト（JIS） Work Material ADC12 Aluminum Die Casting 使用工具 超硬ロータリーバ 60°砲弾形 Cutting Tool Carbide Rotary Bur 60°, Cannonball Shape 回転数 8,000min-1 Rotation Speed 送り速度 41mm/sec Feed Rate オフセット量 1.0mm Offset 加工前 加工後 Before After ダクタイル鋳鉄の非連続曲線でのバリ取り加工 Deburring a curve which curvature is not constant 使用機械 マシニングセンタ（BT40、同時 3軸制御） 加工前 加工後 Machine Machining Center (BT40, Simultaneous 3-axis control) Before After 加工材料 D-5 ダクタイル鋳鉄（ASTM） Work Material D-5 Ductile Cast Iron 使用工具 超硬ロータリーバ 90°円錐形 Cutting Tool Carbide Rotary Bur 90°, Cone Shape 回転数 10,000min-1 Rotation Speed 送り速度 10mm/sec Feed Rate オフセット量 1.0mm Offset アルミ鋳物の３次元面曲部でのバリ取り加工 Deburring 3D Curves on an aluminum casting 使用機械 マシニングセンタ（BT40、同時 3軸制御） 加工前 加工後 Machine Machining Center (BT40, Simultaneous 3-axis control) Before After 加工材料 4C4B アルミ合金鋳物（JIS） Work Material 4C4B Aluminum Casting 使用工具 超硬ロータリーバ 60°円錐形 Cutting Tool Carbide Rotary Bur 60°, Cone Shape 回転数 8,000min-1 Rotation Speed 送り速度 13mm/sec Feed Rate オフセット量 1.2mm Offset CAT1910-01

品質の安定 人手不足の解消 加工条件 FCD400 5,000[r/min] 1,500[mm/min] 超硬ロータリーバー ※参考値

機械取付けイメージ ※ミーリングチャックで把握 注文コード 製品名 DBR-0132 ST20-DBR7-SCｾｯﾄ DBR-0078 ST20-DBR7-SC セ ッ ト ER-0024 ER11-6 内 容 ACC-0195 E11M ※単品購入も可能です ※片口スパナはお客様にてご用意ください 単位：mm 縮み量 シャンク 刃具 製品名 L₀ L₁ C₁ C₂ 片口スパナ 専用スパナ 本体重量[kg] F₁ d₂ ℓ₂ シャンク径 d ST20-DBR7-SC 110 78 33 16 10 φ20 45 φ3～φ7 11S E11M 0.43 製造元　カトウ工機株式会社 　　 　代理店・販売店 　本社・平塚工場　〒254-0076　神奈川県平塚市新町 2-65 　　TEL　(����)��-���� 　東京営業所　　　〒108-0074　東京都港区高輪 3-7-16 　　TEL　(��)����-���� 　中部営業所　　　〒463-0811　愛知県名古屋市守山区深沢 1-706-2D 　　TEL　(���)���-���� 　関西営業所　　　〒650-0015　兵庫県神戸市中央区多聞通 4-4-13 歩 11 番館 503　 TEL　(���)���-���� https://kato-koki.com/ 202410-A 2 1 3

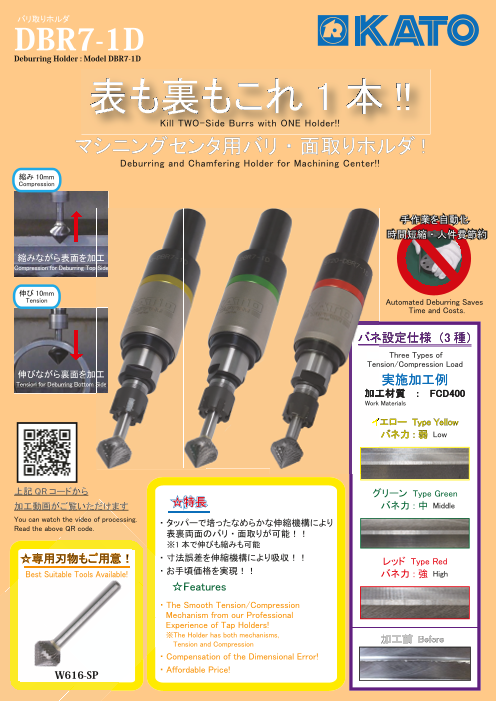

バリ取りホルダ DBR7-1D Deburring Holder : Model DBR7-1D 表も裏もこれ 1 本 !! Kill TWO-Side Burrs with ONE Holder!! マシニングセンタ用バリ ・ 面取りホルダ ! Deburring and Chamfering Holder for Machining Center!! 縮み 10mm Compression 手作業を自動化 時間短縮 ・ 人件費節約 縮みながら表面を加工 Compression for Deburring Top Side 伸び 10mm Tension Automated Deburring Saves Time and Costs. バネ設定仕様 （3 種） 　　　　Three Types of Tension/Compression Load 伸びながら裏面を加工 Tension for Deburring Bottom Side 実施加工例 加工材質　 ： 　FCD400 Work Materials イエロー Type Yellow バネ力 : 弱 Low 上記 QR コードから グリーン Type Green 加工動画がご覧いただけます ☆特長 バネ力 : 中 Middle You can watch the video of processing. ・ タッパーで培ったなめらかな伸縮機構により Read the above QR code. . 表裏両面のバリ ・ 面取りが可能！！ .※1 本で伸びも縮みも可能 ☆専用刃物もご用意！ ・ 寸法誤差を伸縮機構により吸収！！ レッド Type Red Best Suitable Tools Available! ・ お手頃価格を実現！！ バネ力 : 強 High ☆Features ・ The Smooth Tension/Compression .. Mechanism from our Professional .. Experience of Tap Holders! .. ※The Holder has both mechanisms, 加工前 Before Tension and Compression ・ Compensation of the Dimensional Error! W616-SP ・ Affordable Price!

基本仕様 Specifications ・ 最高許容回転数 10000r/min ・ Permissible maximum rotation 10000r/min max ・ 最大保持工具径 φ7 (ER11 使用 ) ・ Maximum diameter of tool shank φ7 max (ER11) ・ 設定荷重 バネ 3 種 ・ Tension/Compression Load 3 Types （Yellow ： 弱 , Green ： 中 , Red ： 強） （Yellow : Low, Green : Middle, Red : High） ・ 先端軸フロート量 ±10mm ・ Floating ±10mm ・ シャンク ST20 ・ Shank ST20 ・ 切削液 ドライ ・ Coolant Dry process only ・ 使用工具例 ・ Cutting tools 超硬ロータリーバー , 軸付き砥石など Carbide rotary burs,Grindstones with arbors, etc. 仕様寸法 Dimensions ER Collet (ER11) Model DBR7-1D Tool 刃物 ・ コレット ・ スパナは別売りとなります。 Tool, collet and spanner are sold separately. 型式説明 Description ＳＴ２０ - ＤＢＲ７ - 1Ｄ - 〇 バネ設定荷重 Tension/Compression Load 刃具シャンク最大径 Maximum Diameter of Tool Shank 型 Model シャンクの種類 Shank Type 単位 Unit ： mm 型式 シャンク L₀ L₁ C₁ C₂ F₁ F₂ コレット 専用スパナ 本体重量 Shank φd Model Collet Spanner Weight [kg] d₂ ℓ₂ φ3 ST20-DBR7-1D-Yellow 100 65.5 30 16 10 10 20 40 ER11 ES11M 0.41 φ6 φ3 ST20-DBR7-1D-Green 100 65.5 30 16 10 10 20 40 ER11 ES11M 0.41 φ6 φ3 ST20-DBR7-1D-Red 100 65.5 30 16 10 10 20 40 ER11 ES11M 0.41 φ6 ※ F₁ ： 縮み量 , F₂ ： 伸び量 ※ F₁ ： Compression, F₂ ： Tension 製造元 代理店・販売店欄 Agent 本社・平塚工場／〒254-0076　神奈川県平塚市新町 2-65　TEL(0463)36-1511 東京営業所　　／〒108-0074　東京都港区高輪 3-7-16　　TEL(03)6408-6511 中部営業所　　／〒463-0811　名古屋市守山区深沢 1-706-2D　TEL(052)736-1211 関西営業所　　／〒650-0015　神戸市中央区多聞通 4-4-13 歩11番館503　TEL(078)371-1351 Manufacturer KATO MFG.CO.,LTD. 2-65 Shin-machi,Hiratsuka,Kanagawa 254-0076 JAPAN Phone:+81-(463)-36-1511 FAX:+81-(463)-36-1121 http://kato-koki.com/ 2021.4

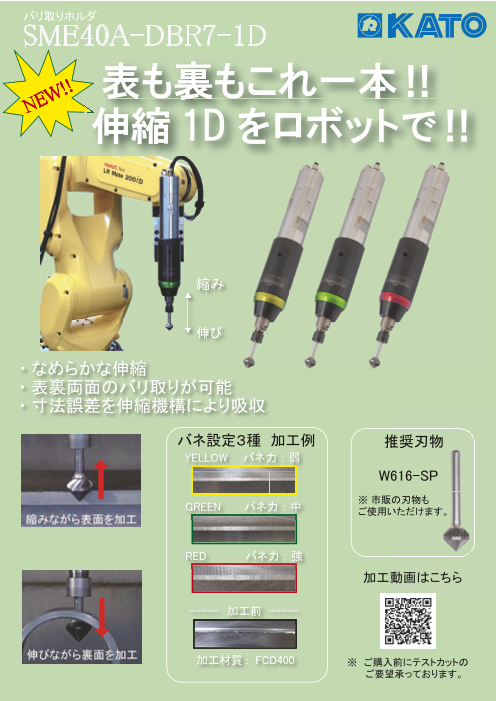

バリ取りホルダ SME40A-DBR7-1D NE W!! 表も裏もこれ一本‼ 伸縮 1D をロボットで‼ 縮み 伸び ・ なめらかな伸縮 ・ 表裏両面のバリ取りが可能 ・ 寸法誤差を伸縮機構により吸収 バネ設定３種 加工例 推奨刃物 YELLOW　　バネ力 ： 弱 W616-SP ※ 市販の刃物も GREEN　　　バネ力 ： 中 ご使用いただけます。 RED　　　　　バネ力 ： 強 加工動画はこちら -----　加工前　----- 加工材質 : FCD400 ※　ご購入前にテストカットの ご要望承っております。

基本仕様 システム ・ 最高使用回転数 ： 10000min-1 ・ 最大保持工具径 ： φ7 (ER11 使用 ) インバータ ( 三相 200 ・ 先端軸フロート量 ： ±10mm 動力中間ケーブル モータ V) GA500-K100 ・ 切削液 ： ドライ加工もしくはエアブロー ・ バネ設定 ： 別売品 3 種 （YELLOW,GREEN,RED） 弱　　　　　　　中　　　　 強 ・ 使用工具例 ： 超硬ロータリーバーなど スパナ 推奨刃物 取付けブロック ES11M コレット W616-SP ER11 仕様寸法 SME40A-DBR7-1D 型 モータ MS200 取付ブロック部 ER 型コレット 使用工具 ℓ3 L₁ F₁ F₂ ℓ₂ L₀ 型式説明 　SME40A - DBR7 - 1D - 〇 バネ設定 刃具シャンク最大径 型 モータ種類 単位 ： mm モータ本体 　　刃具 本体重量 型式 L₀ L₁ C₁ C₂ F₁ F₂ シャンク径 [ モータを d₂ ℓ₂ ℓ 3 φd 含む ](kg) ※1 SME40A-DBR7-1D-〇 150.5 116 46 16 10 10 40 121.5 7.5 φ3～φ7 2.1 ※ F₁ ： 縮み量 , F₂ ： 伸び量 ※ 1 ： バネ設定　YELLOW / GREEN / RED 製造元 代理店・販売店欄 本社・平塚工場／〒254-0076　神奈川県平塚市新町 2-65　TEL(0463)36-1511 東京営業所　　／〒108-0074　東京都港区高輪 3-7-16　　TEL(03)6408-6511 中部営業所　　／〒463-0811　名古屋市守山区深沢 1-706-2D　TEL(052)736-1211 関西営業所　　／〒650-0015　神戸市中央区多聞通 4-4-13 歩11番館503　TEL(078)371-1351 http://kato-koki.com/ SID-2102-02 d₂ C₁ C₂ d

これが、 職人の選ぶ 超硬バー。 表も 裏も 奥も

表・裏刃付き W616-SP W616120-SP-FB 単位 :mm （注文コード：ACC-0111） （注文コード：ACC-0295） 6 16 6 16 15 13 60 120 W616080-SP-FB W610100-SP-FB （注文コード：ACC-0110） （注文コード：ACC-0294） 6 16 6 10 14 10 80 100 推奨バリ取りホルダ　DBR7-1D 製品ページ 製品ページ ● 10mm の伸縮でワーク形状に追従 表刃のみ W613055-ST-F （注文コード：ACC-0297） 6 13 6 55 推奨バリ取りホルダ　DBR7-SC 製品ページ ● 10mm の縮みでワーク形状に追従 ● 4 段階のばね切替でフローティング力の調整 製造元　カトウ工機株式会社 　　 代理店・販売店 　本社・平塚工場　〒254-0076　神奈川県平塚市新町 2-65 TEL　(����)��-���� 　東京営業所　　　〒108-0074　東京都港区高輪 3-7-16 TEL　(��)����-���� 　中部営業所　　　〒463-0811　愛知県名古屋市守山区深沢 1-706-2D TEL　(���)���-���� 　関西営業所　　　〒653-0038　兵庫県神戸市長田区若松町 8-1-30 TEL　(���)���-���� https://kato-tapper.com/ 202603-A
