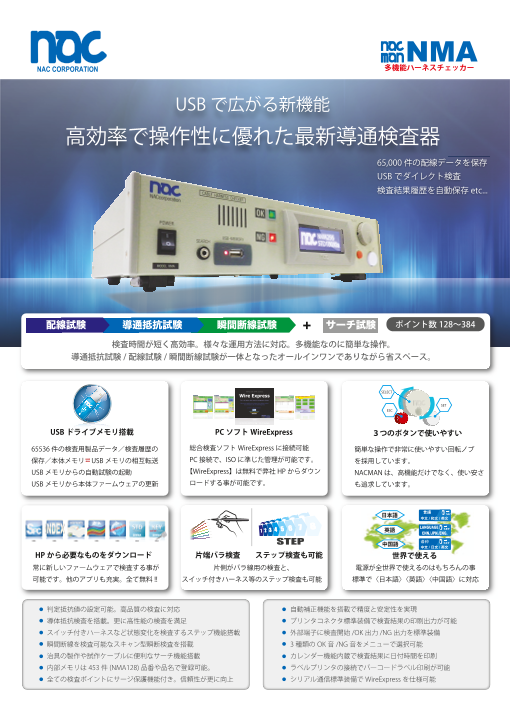

NMA
NAC CORPORATION 多機能ハーネスチェッカー
USB で広がる新機能
高効率で操作性に優れた最新導通検査器
65,000 件の配線データを保存
USB でダイレクト検査
検査結果履歴を自動保存 etc...
配線試験 導通抵抗試験 瞬間断線試験 ＋ サーチ試験 ポイント数 128～384
検査時間が短く高効率。様々な運用方法に対応。多機能なのに簡単な操作。
導通抵抗試験 /配線試験 /瞬間断線試験が一体となったオールインワンでありながら省スペース。
SELECT
SET
ESC
USB ドライブメモリ搭載 PCソフトWireExpress ３つのボタンで使いやすい
65536 件の検査用製品データ／検査履歴の 総合検査ソフトWireExpress に接続可能 簡単な操作で非常に使いやすい回転ノブ
保存／本体メモリ USB メモリの相互転送 PC接続で、ISO に準じた管理が可能です。 を採用しています。
USB メモリからの自動試験の起動 【WireExpress】は無料で弊社HPからダウン NACMANは、高機能だけでなく、使い安さ
USB メモリから本体ファームウェアの更新 ロードする事が可能です。 も追求しています。
日本語 言語 SET
中文 / 和文 / 英文
英語 LANGUAGE SET
CHN./JPN./ENG.
中国語 SET
中文 / 日文 / 英文
HP から必要なものをダウンロード 片端バラ検査 ステップ検査も可能 世界で使える
常に新しいファームウェアで検査する事が 片側がバラ線用の検査と、 電源が全世界で使えるのはもちろんの事
可能です。他のアプリも充実。全て無料 !! スイッチ付きハーネス等のステップ検査も可能 標準で〈日本語〉〈英語〉〈中国語〉に対応
判定抵抗値の設定可能。高品質の検査に対応 自動補正機能を搭載で精度と安定性を実現
導体抵抗検査を搭載。更に高性能の検査を満足 プリンタコネクタ標準装備で検査結果の印刷出力が可能
スイッチ付きハーネスなど状態変化を検査するステップ機能搭載 外部端子に検査開始 /OK 出力 /NG出力を標準装備
瞬間断線を検査可能なスキャン型瞬断検査を搭載 3種類のOK音 /NG音をメニューで選択可能
治具の製作や試作ケーブルに便利なサーチ機能搭載 カレンダー機能内蔵で検査結果に日付時間を印刷
内部メモリは 453 件 (NMA128) 品番や品名で登録可能。 ラベルプリンタの接続でバーコードラベル印刷が可能
全ての検査ポイントにサージ保護機能付き。信頼性が更に向上 シリアル通信標準装備でWireExpress を仕様可能
NMA
製品名 NMA128 NMA256 NMA384
最大検査ポイント数 128 256 384
最大検査回路数 64 128 192
最大製品記憶件数 453 239 162
USB 最大製品記憶件数 65536( 使用する USB メモリによる )
配線試験 ○
検査内容 導通抵抗試験 ○
瞬断試験 ○
検査端子用コネクタ MIL ヘッダタイプ 64Pin ロングクリップ（MIL-C-83503 準拠品）
表示方式 32dot×128dot STN-LCD バックライト (LED) 付き
ユーザー
操作方法 1 回転 24 クリックロータリーエンコーダ及び SET,ESC-SWによる
インターフェース メニュー選択方式
ｲﾝﾌｫﾒｰｼｮﾝ 日本語 / 中国語（簡体字）/英語表示・BEEP 音
外部プリンタ用
コネクタ 標準装備 DSUB-25S コネクタ（セントロニクス準拠）
16Kbyte 以上のプリンタバッファを有するキャラクタプリンタ及び
接続可能プリンタ（註 1） ラベルプリンタ
USB コネクタ Type-A（ USB コネクタにはUSB メモリ以外を挿入しないで下さい）
OK 無電圧 a接点
接点容量 (1A30VDC あるいは 0.5A125VAC 以下の抵抗負荷に限る )
出力信号 NG 無電圧 a接点
接点容量 (1A30VDC あるいは 0.5A125VAC 以下の抵抗負荷に限る )
信号期間 500ｍseｃ±64ｍsec（チャタリング期間含まず）の期間メークされます。*1)
入力信号 外部スタート a接点入力・64ｍs 以上の接（メーク）状態が必要
データ保存期間 1気圧 20℃湿度 40%の環境で 50 年以上
時計用電池寿命 1気圧 20℃湿度 40%の環境で 5年以上
電源 AC90V ～ AC240V 50/60Hz 17VA（NMA128） 20VA（NMA256）25VA（NMA384）
外形寸法 幅 350mm×奥行き 240mm×高さ 80mm（ 突起物・ゴム足含まず）
本体重量 約 3.2Kg 約 3.4Kg 約 3.6Kg
環境条件 温度：5℃～ 40℃ 湿度：5%～ 70%（非結露の事）
*1) ステップ検査のNG信号は、SET スイッチや ESC スイッチでNGが解除されるまで保持されます。
註 1：プリンタの機種によっては正しく印刷が出来ない場合があります。
製品名 NMAシリーズ
配線試験 試験電圧 DC2.5Vmax
サンプリング 試験電流 0.025mAmin ～ 25mAmax
サーチ 配線判定値 10Ω～ 200KΩ±10%
試験電圧 DC2.5Vmax
導通抵抗試験 試験電流 0.025mAmin ～ 25mAmax
導通抵抗判定値 10Ω～ 200KΩ±10%（10Ω未満の値は参考値になります）
試験電圧 DC2.5Vmax
試験電流 0.025mAmin ～ 25mAmax
瞬断試験 断線判定値 10Ω～ 200KΩ±10%
検知時間 （スキャン方式）0.5msec/ 回路 (min) 以上の瞬断
試験時間 2秒～ 999 秒（または SET-SWが押下されるまで）
これらの抵抗値には、コネクタ接触抵抗及び被検査物の固有抵抗値を含みます。
瞬断とは、瞬間断線の意味で被検査物に振動や衝撃が加わった時だけに発生する一時的な断線症状を言います。
設定判定値により試験遅延時間が自動的に設定され、判定値の抵抗値を大きくするほど試験遅延時間は長くなります。
このカタログの仕様は改良のため、予告なく変更する事があります。
