クーラント自動供給装置 楽〜ラント(R) ICS-3100 / ICS-3200

製品カタログ

受水槽内蔵タイプ 水道法性能基準適合品

現在、人が行っているクーラント作業を完全自動化

◆複数台の工作機械に自動供給可能、大きな効果が期待できます
◆クーラントタンクは常に満タン
◆切削液の原液が無くなったらお知らせ
◆水圧一定で、安定した切削液濃度で混合
◆給油ガンから直接供給可能
◆漏洩センサー機能で、万一の液漏れでも自動停止、パトライトとブザーで異常をお知らせ
◆『水道法性能基準適合』により、水道配管の接続が可能
◆濃度変更はデジタル表示を見ながら簡単調整
◆カレンダータイマーで設定日時に起動、停止

◆楽~ラント専用ホームページ https://iwmt-kg.jp/

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

関連メディア

このカタログについて

ドキュメント名 クーラント自動供給装置 楽〜ラント(R) ICS-3100 / ICS-3200
ドキュメント種別 製品カタログ
ファイルサイズ 2Mb
登録カテゴリ
取り扱い企業 岩本工業株式会社 (この企業の取り扱いカタログ一覧)

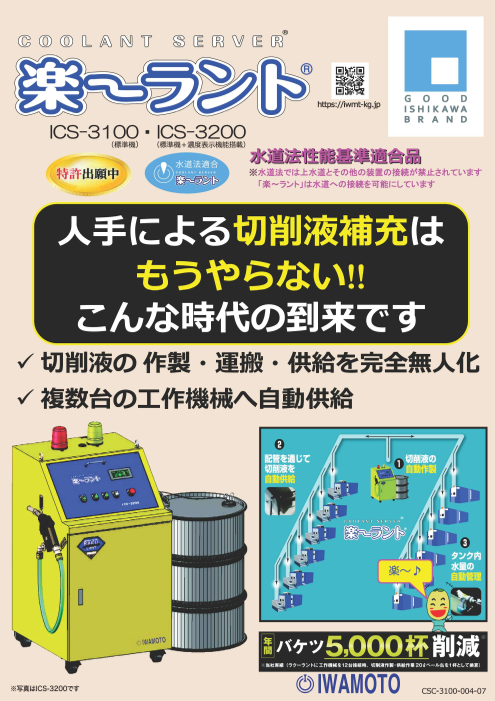

この企業の関連カタログ

このカタログの内容

Page1

https//iwmt-kg.jp 切削液自動供給装置 ICS-3100 ICS-3200 受水槽内蔵タイプ ※水道法性能基準適合品 ※水道法では上水道とその他の装置の接続が禁止されています 楽~ラントはこれに適合することで水道への接続を可能にしています 現在、人が行っている切削液作業を完全自動化 楽~♪ 毎日、毎日・・・ もう嫌ですわ・・・ を導入すると CSC-3100-002-04
Page2

経営者と切削液運用の悩みは・・・ 楽~ラントを導入すると・・・ 経営者の悩み 「楽~ラント」のできること ① 人手不足で募集しても応募がこない ① 自動で供給される為、切削液作成時間 ② 現在の人員で生産性を上げたい が削減される → 省人化 ③ 経費を削減したい ② 削減時間を生産時間に置き換えられ、 ④ 安全で快適な職場環境を維持したい 機械稼働率が向上する → 生産性向上 ③ バラツキの無い切削液の集中管理に 切削液での悩み より、安定した加工ができる ① 切削液を希釈するのに多くの時間を要 → 品質向上 している ④ 適切な使用量で原液が節約できる ② 切削液が適切に希釈されていない 刃具寿命のロングライフ → 経費節減 ③ 担当者により、濃度がバラバラで加工 ⑤ 不安全作業の排除、工場を汚さない の状態が管理し辛い クリーンな環境 → 安全衛生 ⑥ 安心して、飲料水配管と接続できる ④ ペール缶も重いので、腰に負担がかかる → コンプライアンス ⑤ 床に切削液を溢して汚している 特徴・機能 ① 複数台の工作機械に自動供給可能、大きな効果が期待できます 【 省 人 化 効 果 】 ※ 当社実績(12台 接 続 ) 年間効果時間 ▲504時間/年 削減金額 ▲200万円/年 (20Lペール缶5,000杯相当/年) ② クーラントタンクは常に満タン ③ 切削液の原液が無くなったらお知らせ 液が減ればフロートが下がり補充され、切削液タン 黄色パトライト クは満タンな状態が保たれます。(電気不要) ドラム缶の原液が無 設置に関しては、販売店に御相談ください くなると黄色のパト※ ライトが点灯し、お 知らせします。 原液の交換も2本の パイプを差し替えれ ばセット完了。
Page3

④ 水圧一定で、安定した切削液濃度で混合 ⑤ 給油ガンから直接供給可能 水と切削液原液を混合させる際、水配管から直接混 オートストップ給油ガンを標準装備 合すると水圧のバラつきにより、濃度が不安定とな ります。楽~ラントは、独自のノウハウにて一定の 小型の設備などは配 水圧で水を供給することで安定した濃度での混合を 管無しで切削液を供 可能にしています。 給できます。 ⑥ 漏洩センサー機能で、万一の液漏れでも自動停止、パトライトとブザーで異常をお知らせ 楽~ラントは底がオイルパンになっており、 異常と判断し自動停止、赤のパトラ 漏洩センサーが内蔵されています。 イトが点灯します 万が一での装置内の液漏れも漏洩センサー が感知し、自動で停止すると共に赤のパト ライトとブザーで異常をお知らせします。 漏洩センサー ⑦ 『水道法性能基準適合』により、水道配管の接続が可能 水道法の省令により、逆流の恐れがあることから水道配管と他の配管との直結が禁じられています。 楽~ラントは『水道法性能基準適合品』として、水道配管(飲料用)との接続が可能となっています。 適合の条件 ① 上水認証宣言とこれに伴う品質管理 ② 受水槽内蔵による水道配管との縁切り ③ 耐圧試験 ④ 水道法適合部品の使用 ⑤ その他 ⑧ 濃度変更はデジタル表示を見ながら簡単調整 ⑨ カレンダータイマーで設定日時に起動、停止 濃度表示は液晶パネルの表示を見ながらダイレ カレンダータイマーの活用で装置の起動・停止を クトに設定できるので、糖度計での測定は不要 曜日単位で設定でき、電源の入り切りも自動とな です。デジタルパネルは濃度表示の他、ドラム ります。 缶残量、油積算カウンターなどの情報を表示し 就業時間に稼働させることにより、万が一での人 ます。 の居ない時に発生するトラブル(外部配管の外れ (ICS-3200に装備) など)の被害を最小限に食い止めます。 初期設定値 (土日)停止 朝8:00起動供給開始 夕17:00停止
Page4

『楽~ラント』自動供給の流れ 複数台の機械へ 水道水 自動供給 切削液 (楽~ラントへ) (機械へ供給) 電源は 原液 切削液タンクは 100V (楽~ラントへ) 常に満タン コンセント1個 (電気不要) 配管しない設備は 楽~ラントで希釈混合 給油ガンで供給可能 適切な濃度を管理 ※配管・設置に関しては、販売店に御相談ください 工作機械切削液タンクのボールタップ設置例 設置前 設置後 設置前 設置後 開口部を利用し、ステーで取付け 専用カバーで切粉の侵入を防ぐ オプションパーツ 使用例 ボールタップステーセット ボールタップカバーセット 仕様 ※仕様・外観は、予告無く変更する場合があります 掲載製品に関するお問い合わせはこちら ■製造元 岩本工業株式会社 本社 石川県白山市五歩市町446 お問合せ <倉部工場> 商品企画部 〒924-0007 石川県白山市倉部町2014 TEL(076)275-7631 FAX(076)275-7657
