【地震から人と設備を守る】NITTOKU(株)/耐震用金具 N-Gripシリーズ

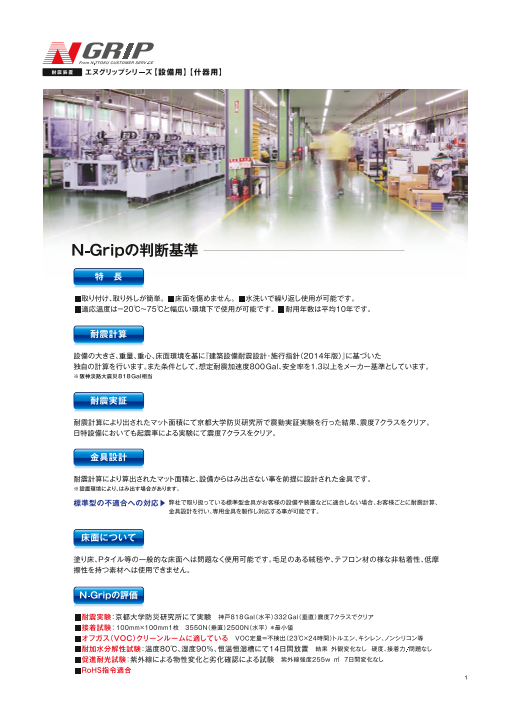

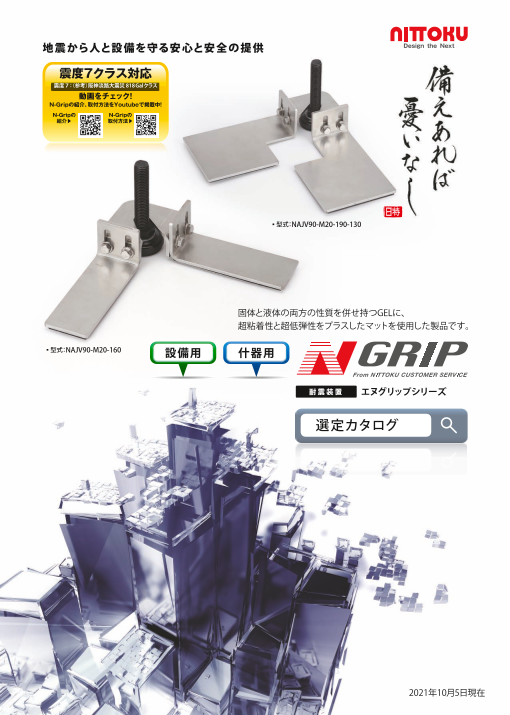

地震から人と設備を守る安心と安全の提供 震度7クラス対応 震度７：（参考）阪神淡路大震災818Galクラス 動画をチェック！ N-Gripの紹介、取付方法をYoutubeで掲載中! N-Gripの N-Gripの 紹介▶ 取付方法▶ ▪型式：NAJV90-M20-190-130 固体と液体の両方の性質を併せ持つGELに、 超粘着性と超低弾性をプラスしたマットを使用した製品です。 ▪型式：NAJV90-M20-160 設備用 什器用 耐震装置 エヌグリップシリーズ 選定カタログ 2021年10月5日現在

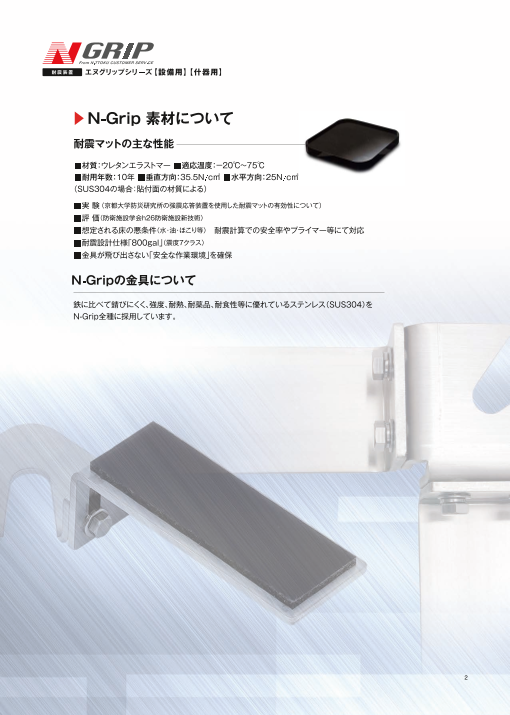

▶N-Grip型式説明 型式番号内のサイズ値について 各製品の型式番号の選定基準値情報は、下記のアジャスター図は一例ですが、【図1】の部分を参考 耐震装置 エヌグリップシリーズ【設備用】 データ値として下さい。また対応重量の詳細情報は【、図２】の部分を参考データ値として下さい。 NAJV 選定例 例 M16 設備重 800kg B 【図2】 例：NAJV 床からナット上部 までの高さの確認 A フット径（φ） C（mm） φ60 【図1】 型 式 A -M B - C 型式例：NAJV90-M16-160 A フット径（φ） B ネジ寸法（M） C（mm）▶マットサイズ ▶対応重量（目安） NAJV 90 ～φ85 ‒M 12 ‒ 110 100mm×50mm×2枚 ～400kg 100 ～φ95 16 160 150mm×50mm×2枚 ～1,000kg 120 ～φ115 20 180 170mm×50mm×2枚 ～1,500kg 210 200mm×50mm×2枚 ～2,000kg NAJZ 選定例 （～φ18） point-1 アジャスタ軸径 『M16』を選択 アジャスターがこの様な場合 例 NAJZの選定確認ポイント M16 B （30mm固定） （60mm固定） 設備重 300kg ココ！ 隙間2～5mmあける（2mmがベスト） A 【重要】 『使用高さ』を 12mm 金具板＋マット 確認してください。 22mm A +10mm point-2 床面からナット上部までの高さ point-3 フット径 フット径（φ） 20mm用の場合『12』を選択 40mm 05タイプは全て～φ80以下 ～φ60 型 式 A -M B - C 型式例：NAJZ0512-M16-210-60 A 使用高さ（mm） B ネジ寸法（M） C（mm） ▶マットサイズ ▶対応重量（目安） NAJZ05 12 17~20mm ‒M 12 ‒ 210-60 200mm×50mm×1枚 ～400kg 16 21~24mm 16 18 23~26mm 20 【図3】 例：NAJZ05 20 25~28mm 22 27~30mm 26 31~34mm 3

設備用 耐震装置 エヌグリップシリーズ【設備用】 ▶N-Grip 取り付け注意点 ■金具のパーツ上部を平行にしてください。 ■ネジ上部から２～５mmのアキを 　推奨しています。 逆転での使用も 可能です。 NAJVが使用ができない条件（一つでもあればNG） ❶アジャスター径が『～φ115mm以上の時』 ❶ ❷ ❷床からナット上部までの高さが『50mm以上の時』 ❸床から装置底面まで『65mm以下の時』 ❹キャスターと干渉する時 50mm以上 ❺アジャスター間の距離が短い時 ～φ115mm以上 ❸ ❹❺ ■キャスターが回転する場合は 　取り付け可能です。 ■狭い場合は取り付けが ■キャスターが干渉する場合は 　できない事もあります。 　10mm以上あけてください。 65mm以下 10mm以下 4

耐震装置 エヌグリップシリーズ 設備用ラインナップ NAJV NAJV-wide NAJZ05 NAJI JB NAJZ10 NAJB 什器用ラインナップ NRN200 NL NLO NPS NRN100 NXC 5

2021 10月5日現在 設備用 NAJV 耐震装置 エヌグリップシリーズ アジャスター固定型/ノーマルタイプ 型 式 NAJV A -M B - C 対応重量（目安）は、４箇所止めた場合の数値です。 型式例：NAJV90-M16-160 ※設備寸法、重量によりマット面積は変わります。 ※ご注文の際は左の表を参考にご注文ください。 A フット径（φ） B ネジ寸法（M） C（mm）▶マットサイズ ▶対応重量（目安） 90 ～φ85 12 110 100mm×50mm×2枚 ～400kg 型式の選定方法としては型式がNAJVで、フット径 NAJV 100 ～φ95 ‒M 16 ‒ 160 が～φ85なら（90）、ネジ寸法が（M16）で対応重 150mm×50mm×2枚 ～1,000kg 量が～1,000kgなら設置部分のパーツが160mm 120 ～φ115 20 180 170mm×50mm×2枚 ～1,500kg なので（160）となります。 210 200mm×50mm×2枚 ～2,000kg B ネジ寸法（M） 【使用可能な高さ】 M12～M20 B 詳細寸法 装 置 A 65mm以上 ～φ115 10～50mm C A ～φ115 110～210mm 使用例 （200～330） 6 65 (10～60） 60

2021 10月5日現在 設備用 NAJV-wide 耐震装置 エヌグリップシリーズ アジャスター固定型/ワイドタイプ 型 式 NAJV A -M B - C 対応重量（目安）は、４箇所止めた場合の数値です。 型式例：NAJV90-M16-190-130 ※設備寸法、重量によりマット面積は変わります。 ※ご注文の際は左の表を参考にご注文ください。 A フット径（φ） B ネジ寸法（M） C（mm） ▶マットサイズ ▶対応重量（目安） 90 ～φ85 190-130 120mm×120mm×2枚 ～3,000kg NAJV 100 ～φ 16 型式の選定方法としては型式がNAJVで、フット 95 ‒M 20 ‒ 径が～φ95なら（100）、ネジ寸法が（M16）で対 190-130 120mm×120mm×2枚 ～3,000kg 応重量が～3,000kgなら設置部分のパーツが 120 ～φ115 190-150 140mm×140mm×2枚 ～4,000kg （190-130）となります。 ※型式：NAJV(90・100)-M**-190-150は金具同士が干渉してしまう為、取り扱いはしておりません。 【使用可能な高さ】 M16～M20 B 詳細寸法 C 190mm 装 置 C 65mm以上 10～50mm 130mm・１５０mm A ～φ115 使用例 (280～310) 7 65 (10～60） 130・150

2021 10月5日現在 設備用 NAJI 耐震装置 エヌグリップシリーズ アジャスター固定タイプ 型 式 NAJI A -M B - C 対応重量（目安）は、４箇所止めた場合の数値です。 型式例：NAJI90-M16-160 ※設備寸法、重量によりマット面積は変わります。 ※ご注文の際は左の表を参考にご注文ください。 A 台座径（φ） B ネジ寸法（M） C（mm）▶マット面積 ▶対応重量（目安） NAJI 90 ～φ75 16 100 ～φ ‒M 85 20 ‒ 110 100mm×50mm×2枚 ～400kg 型式の選定方法としては型式がNAJIで、フット径 160 が～φ75なら（90）、ネジ寸法が（M16）で対応重 150mm×50mm×2枚 ～1,000kg 量が～1,000kgなら設置部分のパーツが160mm 120 ～φ105 180 170mm×50mm×2枚 ～1,500kg なので（160）となります。 210 200mm×50mm×2枚 ～2,000kg 【使用可能な高さ】 B ネジ寸法（M） M16～M20 B 装 置 65mm以上 10～50mm 詳細寸法 C 110～210mm A ～φ105 使用例 (310～540) 8 (10～60） 60 65

2021 10月5日現在 設備用 NAJB 耐震装置 エヌグリップシリーズ ジャッキアップ固定タイプ 型 式 NAJB A 対応重量（目安）は、2箇所止めた場合の数値です。 型式例：NAJB80-120 ※設備寸法、重量によりマット面積は変わります。 ※ご注文の際は左の表を参考にご注文ください。 A ▶使用高さ（mm） ▶マットサイズ ▶対応重量（目安） 60-80（使用高さ60～80mm） 型式の選定方法としては型式がNAJBで、使用可 NAJB 80-120 190mm×50mm×2枚 ～200kg 能な高さが90mmならば（80-120）となります。 （使用高さ80～120mm） 【使用可能な高さ】 使用できる高さ A 装 置 詳細寸法 60mm以上 205mm 60mm 205 使用例 9 （60～120） 60

2021 10月5日現在 設備用 JB 耐震装置 エヌグリップシリーズ ジャッキアップ固定タイプ 型 式 JB A 対応重量（目安）は、2箇所止めた場合の数値です。 型式例：JB70-100 ※設備寸法、重量によりマット面積は変わります。 ※ご注文の際は左の表を参考にご注文ください。 A ▶使用高さ（mm） ▶マットサイズ ▶対応重量（目安） 60-80（使用高60～80mm） 型式の選定方法としては型式がJBで、使用可能 JB 70-100 190mm×50mm×1枚 な高さが90mmならば（70-100）となります。 （使用高70～100mm） ～200kg 90-120 90mm×50mm×2枚 （使用高90～120mm） 【使用可能な高さ】 使用できる高さ 200mm A 装 置 60mm 詳細寸法 60mm以上 270mm 200 使用例 M12 全ネジ 270 10 （60～120） 60

2021 10月5日現在 設備用 NAJZ10 耐震装置 エヌグリップシリーズ アジャスター固定タイプ アジャスター近くにタイヤがある場合こちらのタイプをご使用ください。 ■A金具 ■B金具 型 式 NAJZ10 A -M B - C 対応重量（目安）は、４箇所止めた場合の数値です。 ※設備寸法、重量によりマット面積は変わります。 型式例：NAJZ1012-M16-210-110 ※ご注文の際は左の表を参考にご注文ください。 A 使用高さ（mm） B ネジ寸法（M） C（mm） ▶マットサイズ ▶対応重量（目安） NAJZ10 12 17～20mm ‒M 12 ‒ 210-110 200mm×100mm×1枚 ～800kg 16 21～24mm 16 18 23～26mm 20 型式の選定方法としては型式がNAJZ10で、使用高さが20mmなら（12）、ネジ寸法が（M16）で 20 25～28mm 対応重量が～800kgで設置部分のパーツが（210-110）となります。 22 27～30mm 26 31～34mm 【使用可能な高さ】 ｢使用高さ｣の詳細は 110mm M12～M20 P.3へ 210mm B 装 置 詳細寸法 30mm以上 A ～34mm 210 ～φ110 使用例 80 11 110 （195～220） （22～36）

2021 10月5日現在 設備用 NAJZ05 耐震装置 エヌグリップシリーズ アジャスター固定タイプ アジャスター近くにタイヤがある場合こちらのタイプをご使用ください。 ■B金具 ■A金具 型 式 NAJZ05 A -M B - C 対応重量（目安）は、４箇所止めた場合の数値です。 ※設備寸法、重量によりマット面積は変わります。 型式例：NAJZ0512-M16-210-60 ※ご注文の際は左の表を参考にご注文ください。 A 使用高さ（mm） B ネジ寸法（M） C（mm） ▶マットサイズ ▶対応重量（目安） NAJZ05 12 17～20mm ‒M 12 ‒ 210-60 200mm×50mm×1枚 ～400kg 16 21～24mm 16 18 23～26mm 20 型式の選定方法としては型式がNAJZ05で、使用高さが20mmなら（12）、ネジ寸法が（M16）で 20 25～28mm 対応重量が～400kgで設置部分のパーツが（210-60）となります。 22 27～30mm 26 31～34mm 【使用可能な高さ】 ｢使用高さ｣の詳細は M12～M20 P.3へ B 装 置 30mm以上 210mm A 60mm ～34mm 詳細寸法 ～φ80 （295～320） 使用例 210 12 （22～36） 60

2021 10月5日現在 什器用 NRN100 耐震装置 エヌグリップシリーズ 脚付き棚用タイプ ※NRN100はRigh（t 右）とLef（t 左）がありますのでご注意ください。 型 式 NRN100- A - B 対応重量（目安）は、4箇所止めた場合の数値です。 型式例：NRN100-130-180-R ※設備寸法、重量によりマット面積は変わります。 ※ご注文の際は左の表を参考にご注文ください。 A ▶使用高さ ▶マットサイズ B ▶方向 ▶対応重量（目安） 70-120（使用高さ70～120mm） 型式の選定方法としては型式がNRN100で、 NRN100- 110-160（使用高さ110～160mm） R 使 用 可 能 な 高 さ が 1 5 0 m m な ら ば （130-180）となります。 130-180 100mm×100mm×1枚 ～400kg （使用高さ130～180mm） 170-220（使用高さ170～220mm） L 使用できる高さ A 【使用可能な高さ】 詳細寸法 110 70mm～220mm 110mm固定 使用例 13 110 （70～２２０）

2021 10月5日現在 什器用 NRN200R/L 耐震装置 エヌグリップシリーズ 脚付き棚用タイプ NRN200-Left NRN200-Right ※NRN200はRigh（t 右）とLef（t 左）がありますのでご注意ください。 型 式 NRN200- A - B 対応重量（目安）は、4箇所止めた場合の数値です。 型式例：NRN200-130-180-R ※設備寸法、重量によりマット面積は変わります。 ※ご注文の際は左の表を参考にご注文ください。 A ▶使用高さ ▶マットサイズ B ▶方向 ▶対応重量（目安） 70-120（使用高さ70～120mm） 型式の選定方法としては型式がNRN200で、使用 R 可能な高さが150mmならば（130-180）方向は NRN200- 110-160（使用高さ110～160mm） R、Lのいずれかです。 130-180 200mm×100mm×1枚 ～800kg （使用高さ130～180mm） 170-220（使用高さ170～220mm） L 【使用可能な高さ】 使用できる高さ A 110mm固定 詳細寸法 70mm～220mm 210 210mm 使用例 14 110 (70～220)

2021 10月5日現在 什器用 NXC/NLO 耐震装置 エヌグリップシリーズ 固定タイプ ※キャスター用ズレ防止 対応重量（目安）は、4箇所止めた場合の数値です。 型 式 NXC 型 式 NLO1010-33 ▶マット面積 ▶対応重量（目安） ▶マット面積 ▶対応重量（目安） 45mm×100mm×2枚 ～200kg 90mm×90mm×1枚 ～300kg 詳細寸法 55 55 165 100 使用例 NXC NLO 15 30 80 110 38 100

2021 10月5日現在 什器用 NL 耐震装置 エヌグリップシリーズ 卓上装置向けタイプ 対応重量（目安）は、4箇所止めた場合の数値です。 型 式 NL60-110-40 ▶マット面積 ▶対応重量（目安） 50mm×100mm×1枚 ～150kg 詳細寸法 使用例 110 16 10 60 45

2021 10月5日現在 什器用 NPS130-90 耐震装置 エヌグリップシリーズ 固定タイプ NPS200-80 対応重量（目安）は、4箇所止めた場合の数値です。 型 式 NPS200-80 型 式 NPS130-90 ▶マット面積 ▶対応重量（目安） ▶マット面積 ▶対応重量（目安） 70mm×190mm×2枚 ～400kg 80mm×120mm×2枚 ～400kg 詳細寸法 130 200 固定用ボルト（ねじロック） 固定用ボルト（ねじロック） 押しボルト 押しボルト 押しボルト 押しボルト 固定用ボルト（ねじロック） （92） 固定用ボルト（ねじロック） （102） 使用例 NPS200-80 NPS130-90 17 80 95

●開封する際は、手を切らないようにご注意ください。●取付面が平であることをご確認の上、ご使用ください。●取付面の汚れや水分、油分をよく拭き取ってご使用ください。●撥 使用・安全上の注意 水加工の物には使用できません。●本製品には有害な物質は含まれていませんが、絶対に口に入れないでください。●経年劣化により変色する場合がありますが、基本性能には 問題ありません。●本製品で物を吊り下げないでください。●厳しい使用環境で継続使用した場合、耐年数が短くなることがあります。●取外時は、製品をゆっくりお剥がしくださ い。取付面の材質によっては設置面が剥離する恐れがあります。●本製品は、地震の被害を最小限におさえる商品です。本製品使用により発生した破損事故や、地震による損害に対して責任を負うものではありません。 本社　（東京営業所） 〒330-0841　埼玉県さいたま市大宮区東町 2-292-1 www.nittoku.co.jp 技術相談、お問い合わせ 東 京 営 業 所 TEL 048-615-2110 ＦＡＸ 048-615-2120 お客様の身近な技術営業が 福 島 営 業 所 TEL 024-562-4444 ＦＡＸ 024-562-4445 ダ イ レ ク ト に サ ポ ー ト 名古屋営業所 TEL 052-777-0661 ＦＡＸ 052-777-0662 大 阪 営 業 所 TEL 06-6300-0678 ＦＡＸ 06-6300-0685 九 州 営 業 所 TEL 0957-52-2109 ＦＡＸ 0957-52-3474 Copyright 201９08 NITTOKU CO.,LTD. All rights reserved ●このカタログに記載されている製品の性能および仕様は、改良のため予告なく変更することがありますので、ご了承下さい。
