IIoT対応の安全制御とデバイスで、柔軟かつ効率的なスマート工場の実現をサポートします。
インダストリー4.0の核を担う産業用IoT（IIoT）は、工業生産の在り方を根本から変革しつつあります。生産設備のデジタル化とネットワーク化により、従来は把握しきれなかった現場の動きをリアルタイムで「見える化」し、単なるデータを価値ある情報へと変換することが可能となりました。これにより、メンテナンスの最適化、生産効率の向上、ダウンタイムの最小化といった多くの利点が実現します。
本カタログでは、IIoTの世界におけるシュメアザール（Schmersal）製品のソリューションと、それを支えるモジュール設計の特長に焦点を当てています。高い汎用性と拡張性を備えたクラウドソリューションにより、複数のセンサや安全装置の情報を一元的に管理し、複雑な生産ラインでもスムーズな運用を実現します。
「PROTECT PSC1」は、プログラム可能なモジュール型安全制御ユニットで、用途に応じて拡張可能な構造を採用。ユーザーは必要な機能だけを組み合わせて使用でき、柔軟性とコスト効率を両立できます。これにより、安全設計の自由度が飛躍的に向上し、製造現場の変化にも柔軟に対応可能です。
さらに、「セーフティフィールドボックス（SFB）」は、現場レベルでの実践的な追加を可能とするデバイスであり、配線工数の削減とシステムのシンプル化を実現。設置や保守が容易で、生産現場への導入もスムーズです。
「フィールドバスゲートウェイ（SDG）」は、シリアル診断機能を備えたデバイス用ゲートウェイであり、複数のセーフティセンサーやスイッチとの連携が可能。設備の状態を詳細に把握し、万が一の際のトラブルシューティングを迅速化します。
そして、シュメアザールのセーフティセンサーおよびインターロック製品群は、幅広い選択肢を提供しており、あらゆる用途や産業分野に適応可能です。これにより、設計段階から安全性と効率性を確保することができ、IIoT時代の多様化するニーズに応えることができます。
これらの先進的なIIoT対応製品とモジュール型構成は、現場の柔軟性と自律性を高め、未来のスマートファクトリーの実現に向けた大きな一歩となります。シュメアザールの技術と製品群は、インダストリー4.0時代の持続可能な生産環境構築に貢献します。
このカタログについて
| ドキュメント名 | IIoTソリューションカタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.5Mb |
| 取り扱い企業 | シュメアザール株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

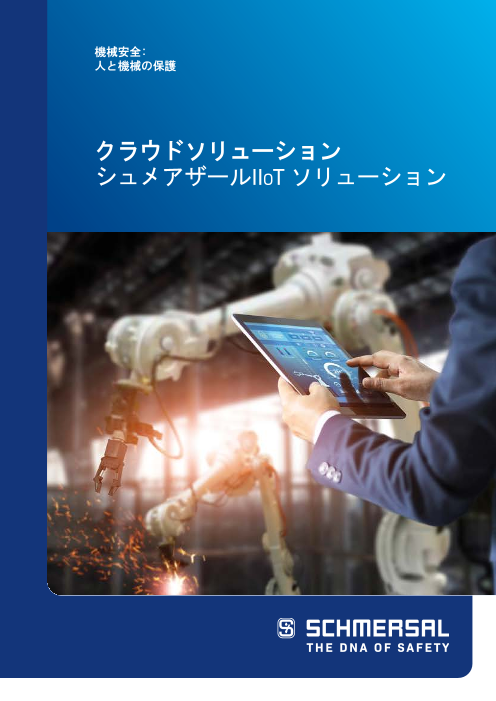

Page1
機械安全:
人と機械の保護
クラウドソリューション
シュメアザールIIoT ソリューション

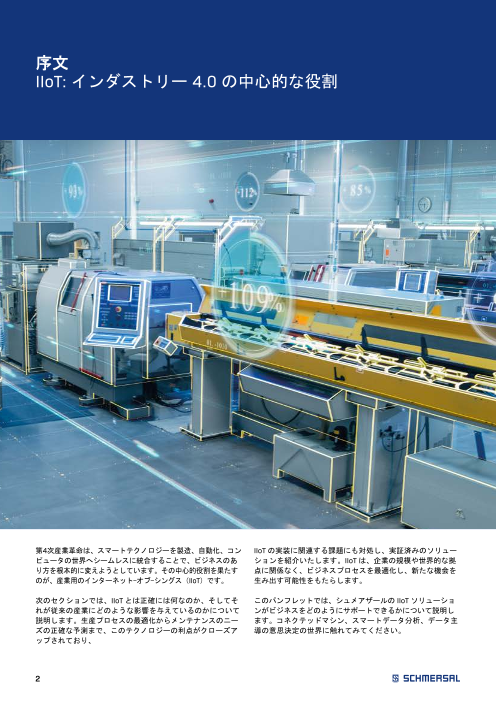

Page2
序文
IIoT: インダストリー 4.0 の中心的な役割
第4次産業革命は、スマートテクノロジーを製造、自動化、コン IIoT の実装に関連する課題にも対処し、実証済みのソリュー
ピュータの世界へシームレスに統合することで、ビジネスのあ ションを紹介いたします。IIoT は、企業の規模や世界的な拠
り方を根本的に変えようとしています。その中心的役割を果たす 点に関係なく、ビジネスプロセスを最適化し、新たな機会を
のが、産業用のインターネット-オブ-シングス（IIoT）です。 生み出す可能性をもたらします。
次のセクションでは、IIoT とは正確には何なのか、そしてそ このパンフレットでは、シュメアザールの IIoT ソリューショ
れが従来の産業にどのような影響を与えているのかについて ンがビジネスをどのようにサポートできるかについて説明し
説明します。生産プロセスの最適化からメンテナンスのニー ます。コネクテッドマシン、スマートデータ分析、データ主
ズの正確な予測まで、このテクノロジーの利点がクローズア 導の意思決定の世界に触れてみてください。
ップされており、
2

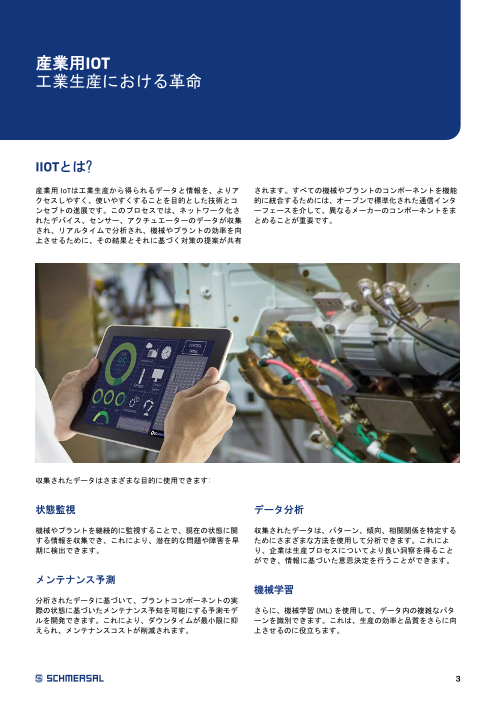

Page3
産業用IOT
工業生産における革命
IIOTとは?
産業用 IoTは工業生産から得られるデータと情報を、よりア されます。すべての機械やプラントのコンポーネントを機能
クセスしやすく、使いやすくすることを目的とした技術とコ 的に統合するためには、オープンで標準化された通信インタ
ンセプトの進展です。このプロセスでは、ネットワーク化さ ーフェースを介して、異なるメーカーのコンポーネントをま
れたデバイス、センサー、アクチュエーターのデータが収集 とめることが重要です。
され、リアルタイムで分析され、機械やプラントの効率を向
上させるために、その結果とそれに基づく対策の提案が共有
収集されたデータはさまざまな目的に使用できます:
状態監視 データ分析
機械やプラントを継続的に監視することで、現在の状態に関 収集されたデータは、パターン、傾向、相関関係を特定する
する情報を収集でき、これにより、潜在的な問題や障害を早 ためにさまざまな方法を使用して分析できます。これによ
期に検出できます。 り、企業は生産プロセスについてより良い洞察を得ること
ができ、情報に基づいた意思決定を行うことができます。
メンテナンス予測
機械学習
分析されたデータに基づいて、プラントコンポーネントの実
際の状態に基づいたメンテナンス予知を可能にする予測モデ さらに、機械学習 (ML) を使用して、データ内の複雑なパタ
ルを開発できます。これにより、ダウンタイムが最小限に抑 ーンを識別できます。これは、生産の効率と品質をさらに向
えられ、メンテナンスコストが削減されます。 上させるのに役立ちます。
3
Page4
データから情報へ
IIOT ソリューションの要素と構造
フィールド クラウド
フィールドレベルは IIoT ソリューションの基盤を形成しま 新しいシュメアザールクラウドソリューションにより、
す。これには、センサーやアクチュエーターに加えて、安全 バックオフィスのアプリケーション向けデータの一元管
開閉装置も含まれます。すべてのデバイスは、オプションで 理、分析、提供が可能になります。現場レベルとバックオ
EDGE 機能または純粋な EDGE ゲートウェイの有無にかかわ フィスレベルの間のリンクとして機能します。エッジゲー
らず、PLC、HMI などの上位レベルのデバイスとの間でデー トウェイやエッジ機能を備えたHMIは、フィールド機器か
タを送受信できる必要があります。シュメアザール ポート らデータや情報を収集し、可視化（HMI）してクラウドに
フォリオの例は、次のページでご覧ください。 転送します。
HMI with EDGE ゲー
トウェイ、または
HMI PLC/ EDGE ゲー
SPLC トウェイ
計算と分析
フィールドボ 1
コンタクター ックス
デバイス
マネジメント
VPN リモート
アクセス
センサー アクター セーフティ
デバイス デバイス スイッチ
フィールド クラウド
デバイス 計算 VPN リモート
マネジメント と分析 アクセス
クラウドでの一元的なデバイス管理 IIoT データの収集と保存、その分析、 安全な仮想プライベートネットワー
により、機械や工場内で世界中に分 結果の視覚化とアクションの推奨事 ク (VPN) により、マルチリージョ
散されたすべてのデバイスの効率的 項は、プラントのデジタル化と機械 ン VPN サーバーを介して、マシンや
なサポートとメンテナンスが可能に のサービタイゼーション (サービス 工場内のすべてのネットワーク対応
なります。 を通じた価値創造) の鍵となります。 エンドデバイスへの最も強力なリモ
ート接続が常に可能になります。
4
Page5
バックオフィス
バックオフィスレベルでは、ビジネスプロセスの管理を可能
にするために、さまざまなアプリケーションとシステムが統
合されています。これには、ERP (エンタープライズ-リソー
ス-プランニング)、MES (製造実行システム)、リーン生産、
その他の同様のビジネスインテリジェンスツールなどのアプ
リケーションが含まれます。REST API (Representational State
Transfer Application Programming Interface) を介して、デー
タとサービスを双方向でクラウドソリューションに統合でき
ます。
ダッシュボード
クリエーター
他のクラ
MES ウド 個別アプリ
ERP またはソフ
トウェア パワー BI
1
アプリ
マーケットプレ
イス
アラーム
& 通知
REST API
バックオフィス
ダッシュボード アプリ アラーム
クリエイター マーケットプレイス および通知
1
ダッシュボードクリエーターを使用 アプリやウィジェットのマーケットプ アラームと通知は、機械や装置に関
すると、ターゲットグループ指向の レイスでは、他のプロバイダーからの する重要な動作情報を最短時間で提
視覚化と、企業のさまざまな分野や エンドユーザーアプリサービスをマー 供し、世界中の機械を監視し、デー
ユーザーグループの運用コンセプト ケットプレイスで提供する一方で、独 タと関連付けることによって製品や
をドラッグ-アンド-ドロップ 自の洞察、アイデア、アプリケーショ コンポーネントの問題を示すのに役
で簡単に作成できます。 ンを、マーケットプレイスで提供し、 立ちます。
同じ方法でマーケティングすることも
可能になります。
5
Page6
シュメアザールクラウドソリューション
モジュール設計による、高い汎用性と多機能性
デバイスマネジメント
デバイス管理はクラウド経由で一元的にかつ世界中で 直感的なユーザーインターフェイスをメーカー固有の
利用できるため、仮想プライベートネットワーク(VPN) 開発および構成ツールと組み合わせて使用し、プログ
経由で機械やプラントのエンドデバイスと安全に通信 ラミング、デバッグと監視、マシンの機能とパラメー
できます。 タの更新、ファームウェアの更新、さらにエッジゲー
トウェイまたは HMI、PLC とドライブなどのコミッシ
ョニングも行います。コンポーネントが大幅に簡素化
されています。
計算および分析
あらゆるコンポーネント、システム、プラント、機械 このデータには、ユーザーインターフェイスまたは
は、クラウド プラットフォームを介して相互にネット REST API を介してアクセスして、計算と分析を実行
ワーク接続できます。 し、結果とアクションの推奨事項を視覚化できます。
分析に使用されるアルゴリズムは、現場で作成するこ
その結果、既存のローカル IIoT データに加えて、クロ とも、ウィジェットやアプリを介してクラウドで作成
スロケーション IIoT データ (時系列) も収集および保 することもできます。
存できます。
VPN リモートアクセス
仮想プライベートネットワーク(VPN) は、インターネ 特にマルチリージョンのVPNサーバーを通じて接続す
ットなどのパブリックネットワークを使用して、保護 る際には、常に最高のパフォーマンスが利用可能にな
されたネットワーク接続を確立できる可能性を提供し ります。そのため、選択はVPNクライアントの送信元
ます。 IPアドレスによって行われ、構成は必要ありません。
具体的には、VPN はインターネットトラフィックを暗 VPNを介して、機械とシステムの状態の Web 視覚化
号化し、オンライン ID を偽装することで、サイバー犯 や、デバイスのユーザーインターフェイスへのアクセ
罪者やハッカーに対する高度な保護を実現します。さ スを可能にする仮想ネットワークコンピューティング
らにVPNを活用することで、世界中で安全なデバイス管 (VNC) などの他のアプリケーションを使用できます。
理が可能となります。
6
Page7
ダッシュボードクリエーター
ユーザー定義可能な統合ウィジェットを多数備えたダ 視化をサポートします。 例えば OEE (総合設備効率)
ッシュボードクリエーター は、モニター、タブレッ などの主要業績評価指標 (KPI) の計算と表示など。
ト、スマートフォンなどのすべての標準出力デバイス
向けに、グラフィカルに洗練されたユーザーフレンド さらに、2D または 3D での完全な機械の可視化を全体
リーなユーザーインターフェイスを迅速かつ効率的に 的な操作コンセプトに統合できます。
作成できるようにサポートします。
もちろん、すべてのダッシュボードは個人の企業デザ
マーケットプレイスの有料および無料のアプリは、将 インで作成できます。
来、さまざまな使用ケースに合わせたトピック固有の可
マーケットプレイス APP
マーケットプレイスでは、エンドユーザーに付加価値 機械やシステムのオペレーターだけでなくインテグレ
を生み出すことを目的として、有料および無料の両方 ーターも、アプリやウィジェットのサービスを使用す
で、アプリやウィジェットの形でアプリケーションの ることで機械の動作を最適化し、AI や機械学習方法、
知識を交換できます。 主要業績評価指標 (KPI) の提供、またはエネルギー管
理など、将来の新しい応用分野を簡単に開拓できるた
たとえば、機械製造業者やシステムインテグレーター め、メリットを得ることができます。
は、自社の機械の付加価値として顧客にアプリやサー
ビス (サービス化) を提供することができ、それによ
って市場の競合他社から優位に立つことができます。
アラームと通知
1 成功の鍵は、生産における重要な出来事や効率損失に ユーザーと役割の管理により、リアルタイムおよび履
関する情報と、その結果としての行動勧告を、適切な 歴のアラームと通知は、許可された担当者のみが表
人々に迅速に広めることです。 示、確認、リセット、または削除でき、通知は設定可
能な役割に基づいて適切な担当者に通知されます。
アラームと通知は、設定可能な条件とルールで管理デ
バイスから直接簡単に作成でき、標準通知 (アラーム 重要なイベントや生産効率の低下について、最も重要
と通知リスト) だけでなく、高度な通知 (電子メー な担当者に通知します。
ル、チーム メッセージ、Web フックなど) でも表示
できます。
7
Page8
PROTECT PSC1
プログラム可能なモジュール型安全制御
プログラム可能なモジュール型安全制御
PROTECT PSC1
■ PL e/Cat. 4までの安全機能 EN ISO 13849-1 に準拠した
Cat.4 または EN 62061 に準拠した SIL 3
■ モジュール型に拡張可能
■ 自由にプログラム可能
■ EN ISO 61800-5-2、安全運転監視 (SDM) に準拠した安全
機能
■ SafePLC2 グラフィカルプログラミング環境
使いやすさや新たな規範要件に対する要求の高まりにより、 さらに、ユーザーフレンドリーな SafePLC2 プログラミング
今日の機械はますます複雑になっています。これは、安全に ソフトウェアを使用すると、安全アプリケーションを迅速か
関する配慮と安全機能の実現の両方に関係します。 つ簡単に作成でき、要件の変化に応じて簡単に拡張できます。
一方で、分散型拡張機能や PSC1 マスターユニット間の相互
PSC1 のモジュール設計では、それぞれのアプリケーショ 通信が必要ない場合、新しい FB10/FB20バージョンは、ア
ンに効率的に適応できます。 プリケーション向けにカスタマイズされたソリューションを
実装するためのよりコスト効率の高い方法を提供します。
8
Page9
セーフティフィールドボックス SFB
現場レベルでの実践的な追加
セーフティフィールドボックス
SFB
■ 8芯M12の8つのユニバーサルデバイスポート
■ 電子および電気機械開閉装置の接続
■ 4つの非常停止付きコントロールパネルが接続可能
■ 1チャンネル / 2チャンネルでのインターロック監視
■ Cat. 3 / PL d / SIL 2への追加措置なしで 1 本のケー
ブルを介して展開可能な安全出力。
■ 安全出力は 2 本のケーブルを介して Cat. 4 / PL e / SIL 3まで
使用できます。
■ 内蔵された自己復帰型ヒューズ
■ 電流容量10AのM12電源コネクター
セーフティーフィールドボックスを使用すると、プラグ ‐ この通信は、シーケンスの変更、送信エラーなどに対して安
アンド - プレイで最大 8 台の安全スイッチを簡単に接続で 全です。したがって、使用する制御システムとは独立して機
きます。電子および電気機械式電磁ロック付きインターロッ 械の安全機能を設定できるようにするため、セーフティフィ
ク、センサー、コントロールパネル、ライトカーテン、スイ ールドボックスは、PROFIsafe を使用した PROFINET、
ッチなどのさまざまな安全スイッチを、8 ピン M12 コネク CIP-Safety を使用した EtherNet/IP、および FSoE を使用し
タ用のユニバーサルデバイスインターフェイスを介して接続 た EtherCAT の 3 つの安全フィールドバスプロトコルで使用
できます。そして、信号は安全フィールドバスインターフェ できます。
ースを介して安全コントローラに送信され、評価されます。
9
Page10
フィールドバスゲートウェイ SDG
シリアル診断機能を備えたデバイス用フィー
ルドバスゲートウェイ
シリアル診断用フィールドバスゲートウェイSDG
■ シュメアザール SD バスを介した最大 31 個の安全スイッチ
のシリアル診断
■ 接続されたSDバス接続候補の自動アドレス指定
■ システムの試運転とメンテナンスを容易にする診断および
構成インターフェイス
■ 統合Webサーバーによる豊富な追加機能
■ SDカードによるログメッセージの長期保存
■ ステータスおよび診断データをイーサネットベースのフィ
ールドバスプロトコルに変換
SDインターフェイスを備えた電子安全センサーと電磁ロック これらは、必要に応じてさまざまな安全機能に分割すること
付きインターロックにより、包括的なステータスと診断デー もできます。アドレス指定は完全に自動で、 SDインターフ
タを上位レベルの機械制御システムに送信できます。直列接 ェイスを介して、電磁ロック付きインターロックを個別にロ
続された安全スイッチからのデータは、SDバス経由でSDゲー ック、またはロック解除したり、設定したりすることもでき
トウェイに送信され、産業用フィールドバスプロトコルで送 ます。例えば、電磁ロック付きインターロックMZM100-SD
信されます。SDゲートウェイ当たり最大31台のセーフティー のラッチ力はSDインターフェースから設定可能です。
スイッチとの通信が可能です。
10
Page11
セーフティーセンサーとインターロック
幅広い選択肢と無限の可能性
セーフティセンサー
セーフティーセンサーにより、安全ドアの非接触位置検知が センサーが対象物を検知すると安全扉と安全回路が閉じ、
可能になります。これは、食品産業などの衛生管理が重要な 機械を稼働させることができます。電子セーフティーセンサ
領域だけでなく、大量の塵や埃にさらされる機械にとって特 ーは、ガードドアの位置ずれに対する耐性を高め、診断関連
に有効です。電子セーフティーセンサーは、非接触で相互に 情報の提供と安全信号の評価の簡素化を可能にします。個別
通信するセンサーとターゲットで構成され、 のコーディングによる耐改ざん性の向上も、これらのバージ
ョンの使用を物語っています。
電磁ロック付きインターロック
電磁ロック付きインターロックにより、ボンネット、格子、 労働安全衛生以外にも、保護カバーを開けることが望まし
ドアなどの回転可能、横方向に移動可能、取り外し可能なガ くない場合にも電磁ロック付きインターロックが使用されま
ードは、危険な状態がなくなった場合にのみ開くことができ す。プロセス保護の分野では、これは生産プロセスへの容認
ます。これには、たとえば、チェーン、ローラー、シャフト できない、または望ましくない介入を意味する場合がありま
のオーバートラベル動作が含まれます。ここで、ガード ロ す。
ック装置は安全リレーモジュールおよび安全停止モニターま
たはタイマーと連携して動作します。
11
Page12
1945
2000 3
7 60
tec.nicum
■ ■ ■ tec.nicum
■ ■ ■ tec.nicum
■ ■ ■ tec.nicum
■
■
*103053522#
x.000 / L+W / 12.2024 / Teile-Nr. 103053522 / JP / Ausgabe 01
