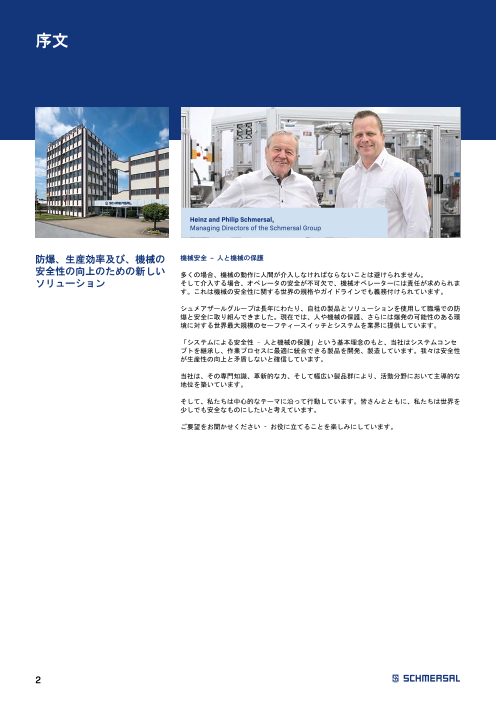

序文 Heinz and Philip Schmersal, Managing Directors of the Schmersal Group 防爆、生産効率及び、機械の 機械安全 – 人と機械の保護 安全性の向上のための新しい 多くの場合、機械の動作に人間が介入しなければならないことは避けられません。 ソリューション そして介入する場合、オペレータの安全が不可欠で、機械オペレーターには責任が求められま す。これは機械の安全性に関する世界の規格やガイドラインでも義務付けられています。 シュメアザールグループは長年にわたり、自社の製品とソリューションを使用して職場での防 爆と安全に取り組んできました。現在では、人や機械の保護、さらには爆発の可能性のある環 境に対する世界最大規模のセーフティースイッチとシステムを業界に提供しています。 「システムによる安全性 – 人と機械の保護」という基本理念のもと、当社はシステムコンセ プトを継承し、作業プロセスに最適に統合できる製品を開発、製造しています。我々は安全性 が生産性の向上と矛盾しないと確信しています。 当社は、その専門知識、革新的な力、そして幅広い製品群により、活動分野において主導的な 地位を築いています。 そして、私たちは中心的なテーマに沿って行動しています。皆さんとともに、私たちは世界を 少しでも安全なものにしたいと考えています。 ご要望をお聞かせください – お役に立てることを楽しみにしています。 2

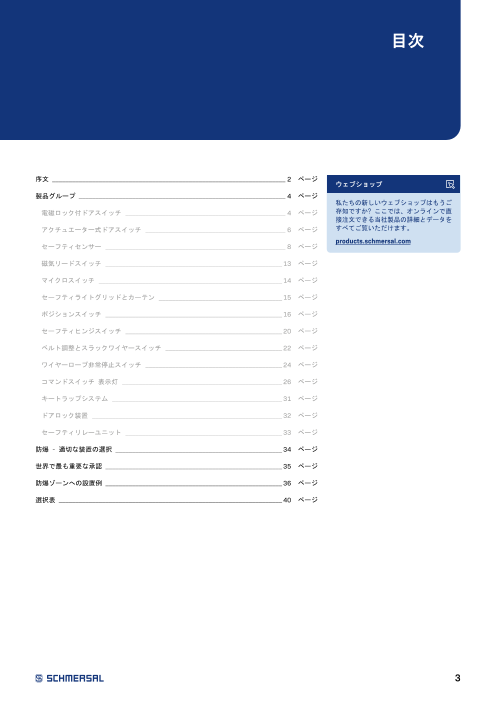

目次 序文 ______________________________________________________________________ 2　ページ ウェブショップ 製品グループ ______________________________________________________________ 4　ページ 私たちの新しいウェブショップはもうご 電磁ロック付ドアスイッチ ________________________________________________ 4　ページ 存知ですか? ここでは、オンラインで直 接注文できる当社製品の詳細とデータを アクチュエーター式ドアスイッチ __________________________________________ 6　ページ すべてご覧いただけます。 products.schmersal.com セーフティセンサー ______________________________________________________ 8　ページ 磁気リードスイッチ _____________________________________________________13　ページ マイクロスイッチ _______________________________________________________14　ページ セーフティライトグリッドとカーテン _____________________________________15　ページ ポジションスイッチ _____________________________________________________16　ページ セーフティヒンジスイッチ _______________________________________________20　ページ ベルト調整とスラックワイヤースイッチ ___________________________________22　ページ ワイヤーロープ非常停止スイッチ _________________________________________24　ページ コマンドスイッチ 表示灯 ________________________________________________26　ページ キートラップシステム ___________________________________________________31　ページ ドアロック装置 _________________________________________________________32　ページ セーフティリレーユニット _______________________________________________33　ページ 防爆 – 適切な装置の選択 __________________________________________________34　ページ 世界で最も重要な承認 _____________________________________________________35　ページ 防爆ゾーンへの設置例 _____________________________________________________36　ページ 選択表 ___________________________________________________________________40　ページ 3

電磁ロック付きインターロック EX-AZM 161 セーフティー ■ D II 3D ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex tc IIIC T80°C Dc ■ 金属製保護筐体 ■ IP67 ■ 130 mm x 114 mm x 30 mm ■ 保持力FZh = 2,000 N / Fmax = 2,600 N ■ 誤ロック防止機能付きインターロック ■ マニュアルリリース ■ 4ケーブル引込口 M16 x 1.5 ゾーン 22 EX-AZM 161I セーフティー ■ D II 3D ■ 個 別コード化 ■ メーカーの評価 Ex tc IIIC T80°C Dc ■ 熱 可塑性樹脂製筐体 ■ IP67 ■ 金 属製保護筐体 ■ 1 30 mm x 114 mm x 30 mm ■ 保持力FZh = 2,000 N / Fmax = 2,600 N ■ 誤 ロック防止機能付きインターロック ■ マ ニュアルリリース ゾーン ■ 4 ケーブル引込口 M16 x 1.5 22 EX-AZM 170 セーフティー ■ D II 3G ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex nC IIB T5 Gc ■ 金属製保護筐体 ■ D II 3D ■ 90 mm x 84 mm x 30 mm Ex tc IIIC T80°C Dc ■ 保持力FZh = 1,000 N / Fmax = 1,300 N ■ IP67 ■ 誤ロック防止機能付きインターロック ■ マニュアルリリース ■ ケーブル引込口 M20 x 1.5 ゾーン 2 / 22 EX-AZM 170I セーフティー ■ D II 3G ■ 個別コード化 ■ メーカーの評価 Ex nC IIB T5 Gc ■ 熱可塑性樹脂製筐体 ■ D II 3D ■ 金属製保護筐体 Ex tc IIIC T80°C Dc ■ 90 mm x 84 mm x 30 mm ■ IP67 ■ 保持力FZh = 1,000 N / Fmax = 1,300 N ■ 誤ロック防止機能付きインターロック ■ マニュアルリリース ゾーン ■ ケーブル引込口 M20 x 1.5 2 / 22 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 4

EX-AZM 300-2D NEW セーフティー ■ D II 2D ■ 熱可塑性樹脂製筐体 ■ 証明書: EX tb IIIB T95°C Db ■ 130 mm x 100 mm x 46.5 mm ATEX, IECEx ■ IP66, IP67, IP69 ■ 保持力FZh = 1,150 N / Fmax = 1,500 N ■ プロファイルシステムへの取り付けに適 します ■ 異なる方向からの動作検出可能 ■ 動作モードを示す 3 つの LED ゾーン ■ 要求に基づいた無効化防止のためのRFID 21 / 22 技術 ■ コネクタプラグM12、8極 EX-AZM 300 セーフティー ■ D II 3G ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex ec IIB T5 Gc ■ 130 mm x 100 mm x 46.5 mm ■ D II 3D ■ 保持力FZh = 1,150 N / Fmax = 1,500 N Ex tc IIIB T95°C Dc ■ プロファイルシステムへの取り付けに適 ■ IP66, IP67, IP69 します ■ 異なる方向からの動作検出可能 ■ 動作モードを示す 3 つの LED ゾーン ■ 要求に基づいた無効化防止のためのRFID 2 / 22 技術 ■ コネクタプラグM12、8極 EX-AZM 415 セーフティー ■ D II 3D ■ 堅牢な金属製筐体 ■ メーカーの評価 Ex tc IIIC T90°C Dc ■ 130 mm x 100 mm x 46.5 mm ■ IP67 ■ 保持力 FZh = 3,500 N / Fmax = 4,550 N ■ 誤ロック防止機能付きインターロック ■ 400 Nまで調整可能なボールラッチ ■ ベルクランクシステムにより、ストレス のかかったドアも問題なく開くことがで ゾーン きます。 22 ■ 2ケーブル引込口 M20 x 1.5 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 5

分離アクチュエーター式セーフティスイッチ EX-AZ16 セーフティー ■ D II 3D ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex tc IIIC T90°C Dc ■ 52 mm x 90 mm x 30 mm ■ IP67 ■ 低電圧、低電流でも高い接触信頼性を 実現 ■ 調整用の長穴、取付用の丸穴 ■ 3ケーブル引込口　M16 x 1.5 ゾーン 22 EX-AZ 3350 セーフティー ■ D II 3D ■ 堅牢な金属製筐体 ■ メーカーの評価 Ex tc IIIC T90°C Dc ■ 40.5 mm x 114 mm x 38 mm ■ IP67 ■ 低電圧、低電流でも高い接触信頼性を 実現 ■ ケーブル引込口 M20 x 1.5 ゾーン 22 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 6

分離アクチュエーター式セーフティスイッチ 本質安全防爆用のシンプルな電気機器 AZ 16…Z セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質的に ■ ユニバーサルコード化 安全な電流回路(Ex i)用 ■ 52 mm x 90 mm x 30 mm ■ メーカーの評価 ■ 低電圧、低電流でも高い接触信頼性を実現 ■ 調整用の長穴、取付用の丸穴 ■ 3ケーブル引込口　M16 x 1.5 ■ 保護の程度IP67 ゾーン 1 / 21 AZ 16ZI-M16 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質的に ■ 個別コード化 安全な電流回路(Ex i)用 ■ 52 mm x 90 mm x 30 mm ■ メーカーの評価 ■ 低電圧、低電流でも高い接触信頼性を実現 ■ 調整用の長穴、取付用の丸穴 ■ 3ケーブル引込口　M16 x 1.5 ■ 保護の程度IP67 ゾーン 1 / 21 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 7

セーフティセンサー EX-BNS40S セーフティー ■ D II 3G ■ ステンレス製筐体 SUS 316L ■ メーカーの評価 Ex ec nc IIC T6 Gc ■ 88 mm x 27 mm x 14.5 mm ■ D II 3D ■ コード化レベル　標準コード Ex tc IIIC T80 °C Dc ■ 隠し取付可能 ■ IP65 / IP67 / IP69 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 食品加工産業に適しています ゾーン ■ 洗浄剤に強く耐油性に優れた食品加工業 2 / 22 に適した接続ケーブルを採用 EX-BNS 120 セーフティー ■ D II 3G ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex nC IIC T6 Gc ■ Ø M12 ■ D II 3D ■ 特に大きなスイッチング距離 Ex tc IIIC T80°C Dc ■ 位置ズレに対する許容性が高い ■ IP67 ■ 機械的摩耗なし ■ B P 15 SS と組み合わせた場合にのみ食品 産業に適しています ゾーン 2 / 22 EX-BNS 180 セーフティー ■ D II 3G ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex nC IIC T6 Gc ■ Ø M18 ■ D II 3D ■ 特に大きなスイッチング距離 Ex tc IIIC T80°C Dc ■ 位置ズレに対する許容性が高い ■ IP67 ■ 機械的摩耗なし ■ BP 15 SS と組み合わせた場合にのみ食 品産業に適しています ゾーン 2 / 22 EX-BNS 250 セーフティー ■ D II 3G ■ 金属製保護筐体 ■ メーカーの評価 Ex nC IIC T6 Gc ■ 33 mm x 25 mm x 13 mm ■ D II 3D ■ コード化レベル　標準コード Ex tc IIIC T80°C Dc ■ 小型 ■ IP67 ■ 隠し取付可能 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ゾーン 2 / 22 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 8

EX-BNS 33 セーフティー ■ D II 3G ■ 金属製保護筐体 ■ メーカーの評価 Ex nC IIC T6 Gc ■ 88 mm x 25 mm x 13 mm ■ D II 3D ■ コード化レベル　標準コード Ex tc IIIC T80°C Dc ■ 隠し取付可能 ■ IP67 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ゾーン 2 / 22 EX-BNS 303 セーフティー ■ D II 3G ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex nC IIC T6 Gc ■ Ø M30 ■ D II 3D ■ コード化レベル　標準コード Ex tc IIIC T80°C Dc ■ 位置ズレに対する許容性が高い ■ IP67 ■ 機械的摩耗なし ■ BPS 303 SSと組み合わせた場合にのみ食 品産業に適しています ゾーン 2 / 22 EX-CSS 180 セーフティー ■ D II 3G ■ 熱可塑性樹脂製筐体 ■ メーカーの評価 Ex ec IIC T6 Gc ■ Ø M18 ■ D II 3D ■ アクチュエータの挿入のない電磁ロッ Ex tc IIIC T70°C Dc ク,インターロック装置　標準コード ■ IP65, IP67 ■ 不整合な作動可能 ■ 短絡保護 PNP 安全出力 2 回路 ■ スイッチングポイントの高い繰り返し ゾーン 精度 2 / 22 EX-RSS16 セーフティー ■ D II 3G ■ 熱可塑性樹脂製筐体 ■ メ ーカーの評価 Ex ec IIC T6 Gc ■ 52 mm x 91 mm x 30 mm　ケーブルグ ■ D II 3D ランド無し Ex tc IIIC T 90 °C Dc ■ 要求に基づいた無効化防止のためのRFID ■ IP65, IP67 技術 ■ 異なる方向からの動作検出可能 ■ マグネットラッチ ゾーン ■ 直列接続に適します 2 / 22 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 9

セーフティセンサー 本質安全防爆用のシンプルな電気機器 BNS 120 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ Ø M12 防爆の電流回路(Ex i)用 ■ 特に大きなスイッチング距離 ■ メーカーの評価 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ■ 保護の程度IP67 ゾーン 1 / 21 BNS 180 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ Ø M18 x 1 防爆の電流回路(Ex i)用 ■ 特に大きなスイッチング距離 ■ メーカーの評価 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ■ 保護の程度IP67 ゾーン 1 / 21 BNS 250-11Z セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ 33 mm x 25 mm x 13 mm 防爆の電流回路(Ex i)用 ■ コード化レベル　標準コード ■ メーカーの評価 ■ 隠し取付可能 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ゾーン ■ 保護の程度IP67 1 / 21 BNS 250-12Z-1287 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ 33 mm x 25 mm x 13 mm 防爆の電流回路(Ex i)用 ■ 隠し取付可能 ■ メーカーの評価 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ■ 保護の程度IP67 ゾーン 1 / 21 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 10

BNS 260 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ 26 mm x 36 mm x 13 mm 防爆の電流回路(Ex i)用 ■ コード化レベル　標準コード ■ メーカーの評価 ■ 隠し取付可能 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ゾーン ■ 保護の程度IP67 1 / 21 BNS 260-ST セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ 26 mm x 36 mm x 13 mm 防爆の電流回路(Ex i)用 ■ 隠し取付可能 ■ メーカーの評価 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ■ コネクタプラグ 8 mm, 6-芯, ラッチインターロック ゾーン ■ 保護の程度IP67 1 / 21 BNS 303 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ Ø M30 防爆の電流回路(Ex i)用 ■ コード化レベル　標準コード ■ メーカーの評価 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ■ 保護の程度IP67 ゾーン 1 / 21 BNS 33 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ 88 mm x 25 mm x 13 mm 防爆の電流回路(Ex i)用 ■ コード化レベル　標準コード ■ メーカーの評価 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ■ 保護の程度IP67 ゾーン 1 / 21 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 11

BNS 36 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ 88 mm x 25 mm x 13 mm 防爆の電流回路(Ex i)用 ■ コード化レベル　標準コード ■ メーカーの評価 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 汚れに強い ■ 保護の程度IP67 ゾーン 1 / 21 BNS 40S セーフティー ■ ステンレス製筐体 SUS 316L ■ Exゾーン1及び21への本質安全 ■ 88 mm x 27 mm x 14.5 mm 防爆の電流回路(Ex i)用 ■ コード化レベル　標準コード ■ メーカーの評価 ■ 隠し取付可能 ■ 位置ズレに対する許容性が高い ■ 機械的摩耗なし ■ 食品加工産業に適しています ゾーン ■ 洗浄剤に強く耐油性に優れた食品加工業に適した接続ケーブルを 1 / 21 採用 ■ 保護の程度IP69 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 12

磁気リードスイッチ EX-BN 20 ■ D II 3G ■ アルミニウムハウジング ■ メーカーの評価 Ex nC IIC T5 Gc ■ 104 mm x 52 mm x 47 mm ■ D II 3D ■ 作動距離は、アクチュエーターとバージ Ex tc IIIC T90°C Dc ョンに応じて最大50 mmです ■ IP67 ■ 非接触原理 ■ ネジ端子 ゾーン 2 / 22 本質安全用の簡易電気機器 BN 20 ■ アルミニウムハウジング ■ Exゾーン1及び21への本質安全 ■ 104 mm x 52 mm x 47 mm 防爆の電流回路(Ex i)用 ■ 作動距離は、アクチュエーターとバージョンに応じて最大50 mm ■ メーカーの評価 です ■ 非接触原理 ■ ネジ端子 ■ 保護の程度IP67 ゾーン 1 / 21 BN 325 ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ 85 mm x 26 mm x 24 mm 防爆の電流回路(Ex i)用 ■ 非接触原理 ■ メーカーの評価 ■ 1 リード接点 ■ タブ端子 ■ 保護の程度IP40 ゾーン 1 / 21 BN 65 ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ Ø 13 mm 防爆の電流回路(Ex i)用 ■ 作動距離は、アクチュエーターとバージョンに応じて最大60 mm ■ メーカーの評価 です ■ 非接触原理 ■ ネジ端子 ■ 中央取り付け ゾーン 1 / 21 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 13

マイクロスイッチ 本質安全防爆用のシンプルな電気機器 M 660-11-2-Y ■ ゴム製エンクロージャー (ペルブナン) ■ Exゾーン1及び21への本質安全 ■ シングルブレーク付き切替接点 防爆の電流回路(Ex i)用 ■ セルフクリーニング接点によるスナップアクション ■ メーカーの評価 ■ 保護の程度IP65 ゾーン 1 / 21 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 14

セーフティライトグリッドとカーテン EX-SLC440 NEW セーフティー ■ D II 2G ■ Cat. 4/PL eまでの用途に適しています。 ■ 証明書: Ex db op is IIA T6 Gb ■ 分解能 30mm および 14mm ATEX ■ D II 2D ■ 範囲: 最大 20 m Ex op is tb IIIC T80°C Db ■ 保護モード ■ 保護等級IP66K ■ EDM コンタクター制御 ■ 光軸コード化 ゾーン 1 / 21 EX-SLG440 NEW セーフティー ■ D II 2G ■ Cat. 4/PL eまでの用途に適しています。 ■ 証明書: Ex db op is IIA T6 Gb ■ 範囲: 最大 20 m ATEX ■ D II 2D ■ 保護モード Ex op is tb IIIC T80°C Db ■ EDM コンタクター制御 ■ 保護等級IP66K ■ 光軸コード化 ゾーン 1 / 21 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 15

ポジションスイッチ EX-I-BS655 セーフティー ■ D II 2G ■ 堅牢な金属製筐体 ■ 証明書: Ex ia IIC T6 Gb ■ 幅広いアクチュエータ ATEX, IECEx, CCC-Ex ■ D II 2D ■ レバーの角度は 10° 毎に調整可能 Ex ia IIIC T85°C Db ■ スイッチングポイント設定 Ex tb IIIC T85°C Db ■ 2ケーブル引込口　M25 x 1.5 ■ IP66, IP67 ゾーン 1 / 21 EX-BS655 NEW セーフティー ■ D II 2G ■ 堅牢な金属製筐体 ■ 証明書: Ex db eb IIC T6 Gb ■ 幅広いアクチュエータ ATEX, IECEx, CCC-Ex Ex ia IIC T6 Gb ■ レバーの角度は 10° 毎に調整可能 ■ D II 2D ■ スイッチングポイント設定 Ex tb IIIC T85°C Db ■ 2ケーブル引込口　M25 x 1.5 Ex ia IIIC T85°C Db ■ 本質安全防爆バリアなしでも使用可能 ■ IP66, IP67 ゾーン 1 / 21 EX-BS655-…-DS-2D/…-DN-2D セーフティー ■ D II 2D ■ 堅牢な金属製筐体 ■ 証明書: Ex tb IIIC T80°C Db ■ 幅広いアクチュエータ ATEX, IECEx, CCC-Ex ■ IP66, IP67 ■ レバーの角度は 10° 毎に調整可能 ■ スイッチングポイント設定 ■ 粉塵環境用のデュープラインを備えたバ リエーション ■ 2ケーブル引込口　M25 x 1.5 ゾーン 21 EX-T335 ■ D II 2G ■ 堅牢な金属製筐体 ■ 証明書: Ex db eb IIC T6 Gb ■ EN 50041 に準拠した取り付けの詳細 ATEX, IECEx, INMETRO, CCC-Ex ■ D II 2D ■ 幅広いアクチュエータ Ex tb IIIC T80°C Db ■ 油および石油揮発油に対する優れた耐性 ■ IP65 ■ アクチュエータヘッドは 4 x 90°  ステッ プで位置変更可能 ■ ケーブル引込口 M20 x 1.5 ゾーン 1 / 21 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 16

EX-M 330 ■ D II 3D ■ ケーブル引込口 M20 x 1.5 ■ メーカーの評価 Ex tc IIIC T100°C Dc ■ IP65 ゾーン 22 安全機能付き ポジションスイッチ EX-Z/T 235 セーフティー ■ D II 3G ■ 堅牢な金属製筐体 ■ メーカーの評価 Ex nC IIC T5 Gc ■ EN 50047 に準拠した取り付けの詳細 ■ D II 3D ■ 幅広いアクチュエータ Ex tc IIIC T90°C Dc ■ 油および石油揮発油に対する優れた耐性 ■ IP67 ■ 幅広いアクチュエータ ■ アクチュエータヘッドは 4 x 90°  ステッ プで位置変更可能 ゾーン ■ ケーブル引込口 M20 x 1.5 2 / 22 EX-Z/T 335 ■ D II 3G ■ 堅牢な金属製筐体 ■ メーカーの評価 Ex nC IIC T5 Gc ■ EN 50041 に準拠した取り付けの詳細 ■ D II 3D ■ 幅広いアクチュエータ Ex tc IIIC T90°C Dc ■ 油および石油揮発油に対する優れた耐性 ■ IP67 ■ アクチュエータヘッドは 4 x 90°  ステッ プで位置変更可能 ■ ケーブル引込口 M20 x 1.5 ゾーン 2 / 22 EX-Z/T 355 ■ D II 3G ■ 堅牢な金属製筐体 ■ メーカーの評価 Ex nC IIC T5 Gc ■ EN 50041 に準拠した取り付けの詳細 ■ D II 3D ■ 幅広いアクチュエータ Ex tc IIIC T90°C Dc ■ 油および石油揮発油に対する優れた耐性 ■ IP67 ■ アクチュエータヘッドは 4 x 90°  ステッ プで位置変更可能 ■ 3ケーブル引込口　M20 x 1.5 ゾーン 2 / 22 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 17

ポジションスイッチ 本質安全防爆用のシンプルな電気機器 Z/T 235 ■ 堅牢な金属製筐体 ■ Exゾーン1及び21への本質安全 ■ EN 50047 に準拠した取り付けの詳細 防爆の電流回路(Ex i)用 ■ 幅広いアクチュエータ ■ メーカーの評価 ■ 油および石油揮発油に対する優れた耐性 ■ アクチュエータヘッドは 4 x 90°  ステップで位置変更可能 ■ 保護の程度IP65, IP67 ゾーン 1 / 21 Z/T 236 ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ EN 50047 に準拠した取り付けの詳細 防爆の電流回路(Ex i)用 ■ 幅広いアクチュエータ ■ メーカーの評価 ■ 油および石油揮発油に対する優れた耐性 ■ アクチュエータヘッドは 4 x 90° ステップで位置変更可能 ■ 保護の程度IP65, IP67 ゾーン 1 / 21 Z/T 335 ■ 堅牢な金属製筐体 ■ Exゾーン1及び21への本質安全 ■ EN 50041 に準拠した取り付けの詳細 防爆の電流回路(Ex i)用 ■ 幅広いアクチュエータ ■ メーカーの評価 ■ 油および石油揮発油に対する優れた耐性 ■ アクチュエータヘッドは 4 x 90°  ステップで位置変更可能 ■ 保護の程度IP65, IP67 ゾーン 1 / 21 Z/T 355 ■ 堅牢な金属製筐体 ■ Exゾーン1及び21への本質安全 ■ EN 50041 に準拠した取り付けの詳細 防爆の電流回路(Ex i)用 ■ 幅広いアクチュエータ ■ メーカーの評価 ■ 油および石油揮発油に対する優れた耐性 ■ EN 50041に準拠したスイッチング ポイント ■ アクチュエータヘッドは 4 x 90°  ステップで位置変更可能 ■ 保護の程度IP65, IP67 ゾーン 1 / 21 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 18

Z/T 336 セーフティー ■ 熱可塑性樹脂製筐体 ■ Exゾーン1及び21への本質安全 ■ EN 50041 に準拠した取り付けの詳細 防爆の電流回路(Ex i)用 ■ 幅広いアクチュエータ ■ メーカーの評価 ■ 油および石油揮発油に対する優れた耐性 ■ アクチュエータヘッドは 4 x 90°  ステップで位置変更可能 ■ 保護の程度IP65, IP67 ゾーン 1 / 21 T./M. 441-11Y ■ 堅牢な金属製筐体 ■ Exゾーン1及び21への本質安全 ■ 106 mm x 99 mm x 63 mm 防爆の電流回路(Ex i)用 ■ 過酷な環境での使用に適している ■ メーカーの評価 ■ 保護の程度IP65 ゾーン 1 / 21 T./M. 470 Y-1276-2 ■ 堅牢な金属製筐体 ■ Exゾーン1及び21への本質安全 ■ 130 mm x 194 mm x 64 mm 防爆の電流回路(Ex i)用 ■ 4ケーブル引込口　M20 x 1.5 ■ メーカーの評価 ■ アクチュエータヘッドは 4 x 90° ステップで位置変更可能 ■ 保護の程度IP65 ゾーン 1 / 21 本質安全の検証や設置例については、34 および 36のページでご覧いただけます。 製品に関する詳しい情報は、 products.schmersal.comでご覧いただけます。 19
