Page1

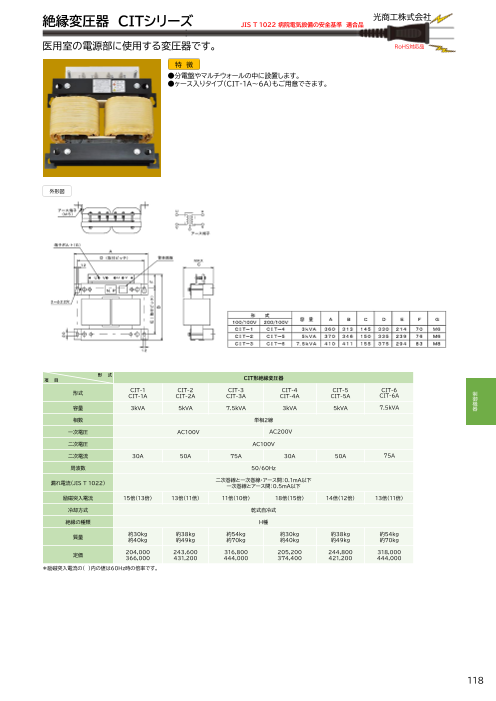

絶縁変圧器 CITシリーズ 光商工株式会社
JIS T 1022 病院電気設備の安全基準 適合品
医用室の電源部に使用する変圧器です。 RoHS対応品
特 徴
●分電盤やマルチウォールの中に設置します。
●ヶース入りタイプ（CIT-1A～6A）もご用意できます。
外形図
形 式
項 目 CIT形絶縁変圧器
CIT-1 CIT-2 CIT-3 CIT-4 CIT-5 CIT-6
形式
CIT-1A CIT-2A CIT-3A CIT-4A CIT-5A CIT-6A 制
御
機
容量 3kVA 5kVA 7.5kVA 3kVA 5kVA 7.5kVA 器
相数 単相2線
一次電圧 AC100V AC200V
二次電圧 AC100V
二次電流 30A 50A 75A 30A 50A 75A
周波数 50/60Hz
二次巻線と一次巻線・アース間：0.1mA以下
漏れ電流（JIS T 1022）
一次巻線とアース間：0.5mA以下
励磁突入電流 15倍（13倍） 13倍（11倍） 11倍（10倍） 18倍（15倍） 14倍（12倍） 13倍（11倍）
冷却方式 乾式自冷式
絶縁の種類 H種
約30kg 約38kg 約54kg 約30kg 約38kg 約54kg
質量
約40kg 約49kg 約70kg 約40kg 約49kg 約70kg
204,000 243,600 316,800 205,200 244,800 318,000
定価
366,000 431,200 444,000 374,400 421,200 444,000
＊励磁突入電流の（ ）内の値は60Hz時の倍率です。
118
