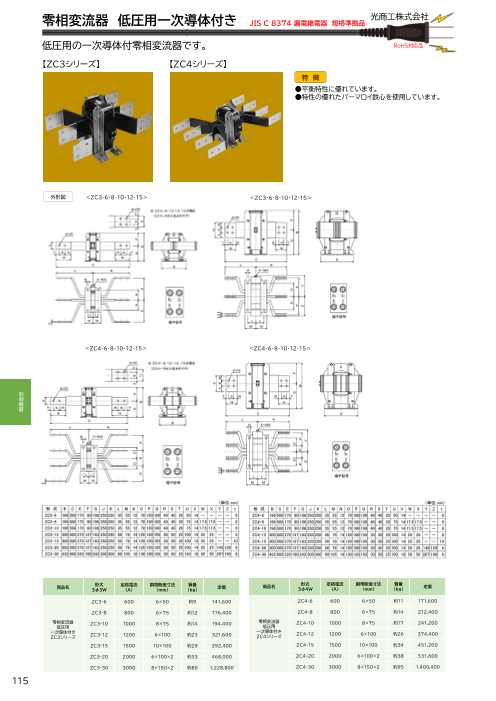

零相変流器 低圧用一次導体付き 光商工株式会社
JIS C 8374 漏電継電器 規格準拠品
低圧用の一次導体付零相変流器です。 RoHS対応品
【ZC3シリーズ】 【ZC4シリーズ】
特 徴
●平衡特性に優れています。
●特性の優れたパーマロイ鉄心を使用しています。
外形図 ＜ZC3-6・8・10・12・15＞ ＜ZC3-6・8・10・12・15＞
＜ZC4-6・8・10・12・15＞ ＜ZC4-6・8・10・12・15＞
制
御
機
器
形式 定格電流 銅帯断面寸法 質量 形式 定格電流 銅帯断面寸法 質量
商品名 定価 商品名 定価
3φ3W （A） （mm） （kg） 3φ4W （A） （mm） （kg）
ZC3-6 600 6×50 約9 141,600 ZC4-6 600 6×50 約11 171,600
ZC3-8 800 6×75 約12 176,400 ZC4-8 800 6×75 約14 212,400
零相変流器 零相変流器
ZC3-10 1000 8×75 約14 194,400 ZC4-10 1000 8×75 約17 241,200
低圧用 低圧用
一次導体付き 一次導体付き
ZC3-12 1200 6×100 約23 321,600 ZC4-12 1200 6×100 約26 374,400
ZC3シリーズ ZC4シリーズ
ZC3-15 1500 10×100 約29 392,400 ZC4-15 1500 10×100 約34 451,200
ZC3-20 2000 6×100×2 約33 468,000 ZC4-20 2000 6×100×2 約38 531,600
ZC3-30 3000 8×150×2 約80 1,228,800 ZC4-30 3000 8×150×2 約95 1,400,400
115
