集合形二段警報漏電検出装置LSG-5W

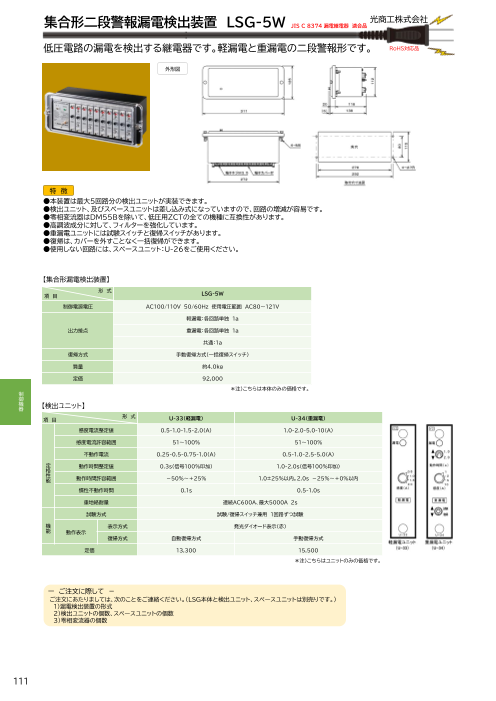

集合形二段警報漏電検出装置 LSG-5W 光商工株式会社 JIS C 8374 漏電継電器 適合品 低圧電路の漏電を検出する継電器です。軽漏電と重漏電の二段警報形です。 RoHS対応品 外形図 特 徴 ●本装置は最大5回路分の検出ユニットが実装できます。 ●検出ユニット、及びスペースユニットは差し込み式になっていますので、回路の増減が容易です。 ●零相変流器はDM55Bを除いて、低圧用ZCTの全ての機種に互換性があります。 ●高調波成分に対して、フィルターを強化しています。 ●重漏電ユニットには試験スイッチと復帰スイッチがあります。 ●復帰は、カバーを外すことなく一括復帰ができます。 ●使用しない回路には、スペースユニット：U-26をご使用ください。 【集合形漏電検出装置】 形 式 項 目 LSG-5W 制御電源電圧 AC100/110V 50/60Hz 使用電圧範囲 AC80～121V 軽漏電：各回路単独 1a 出力接点 重漏電：各回路単独 1a 共通：1a 復帰方式 手動復帰方式（一括復帰スイッチ） 質量 約4.0kg 定価 92,000 ＊注）こちらは本体のみの価格です。 制 御 機 【検出ユニット】 器 形 式 項 目 U-33（軽漏電） U-34（重漏電） 感度電流整定値 0.5-1.0-1.5-2.0（A） 1.0-2.0-5.0-10（A） 感度電流許容範囲 51～100% 51～100% 不動作電流 0.25-0.5-0.75-1.0（A） 0.5-1.0-2.5-5.0（A） 定 動作時間整定値 0.3s（信号100%印加） 1.0-2.0s（信号100%印加） 格 性 能 動作時間許容範囲 －50%～＋25% 1.0±25%以内。2.0s －25%～＋0%以内 慣性不動作時間 0.1s 0.5-1.0s 重地絡耐量 連続AC600A、最大5000A 2s 試験方式 試験/復帰スイッチ兼用 1回路ずつ試験 機 表示方式 発光ダイオード表示（赤） 能 動作表示 復帰方式 自動復帰方式 手動復帰方式 定価 13,300 15,500 ＊注）こちらはユニットのみの価格です。 ー ご注文に際して － ご注文にあたりましては、次のことをご連絡ください。（LSG本体と検出ユニット、スペースユニットは別売りです。） 1）漏電検出装置の形式 2）検出ユニットの個数、スペースユニットの個数 3）零相変流器の個数 111
