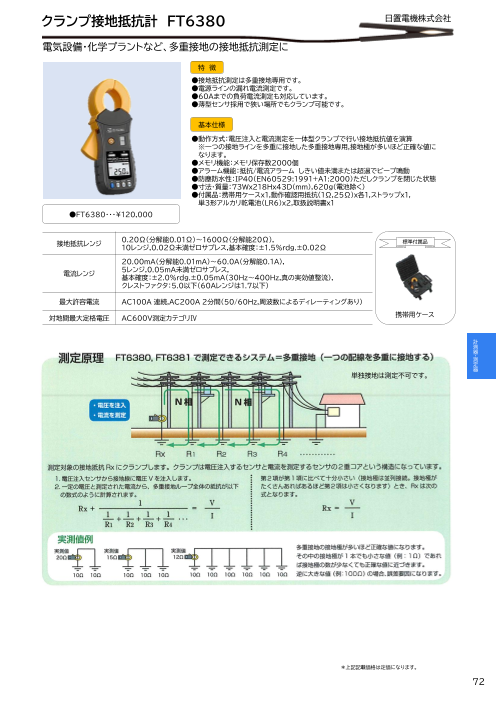

クランプ接地抵抗計 FT6380 日置電機株式会社
電気設備・化学プラントなど、多重接地の接地抵抗測定に
特 徴
●接地抵抗測定は多重接地専用です。
●電源ラインの漏れ電流測定です。
●60Aまでの負荷電流測定も対応しています。
●薄型センサ採用で狭い場所でもクランプ可能です。
基本仕様
●動作方式：電圧注入と電流測定を一体型クランプで行い接地抵抗値を演算
※一つの接地ラインを多重に接地した多重接地専用,接地極が多いほど正確な値に
なります。
●メモリ機能：メモリ保存数2000個
●アラーム機能：抵抗/電流アラーム しきい値未満または超過でビープ鳴動
●防塵防水性：IP40(EN60529:1991+A1:2000)ただしクランプを閉じた状態
●寸法・質量：73Wx218Hx43D(mm),620g(電池除く)
●付属品：携帯用ケースx1,動作確認用抵抗(1Ω,25Ω)x各1,ストラップx1,
単3形アルカリ乾電池(LR6)x2,取扱説明書x1
●FT6380・・・¥120,000
0.20Ω（分解能0.01Ω）～1600Ω（分解能20Ω）,
接地抵抗レンジ 標準付属品
10レンジ,0.02Ω未満ゼロサプレス,基本確度：±1.5%rdg.±0.02Ω
20.00mA（分解能0.01mA)～60.0A（分解能0.1A）,
5レンジ,0.05mA未満ゼロサプレス,
電流レンジ
基本確度：±2.0%rdg.±0.05mA（30Hz～400Hz,真の実効値整流）,
クレストファクタ：5.0以下（60Aレンジは1.7以下）
最大許容電流 AC100A 連続,AC200A 2分間（50/60Hz,周波数によるディレーティングあり）
携帯用ケース
対地間最大定格電圧 AC600V測定カテゴリⅣ
計
測
器
測・
定
器
単独接地は測定不可です。
＊上記記載価格は定価になります。
72
