磁石製品カタログ(フェライト磁石・ネオジム磁石・サマコバ磁石・アルニコ磁石・ラバー磁石・キャップ磁石)

製品カタログ

磁石で夢を創造する

【掲載内容】

◆会社案内
・会社概要・会社沿革・アクセスマップ・主な得意先
◆製品案内
・フェライト磁石
・ネオジム磁石
・サマコバ磁石
・アルニコ磁石
・ラバー磁石
・キャップ磁石
・関連商品
・磁石応用機器
・磁化(着磁)方向について
・寸法公差について
・表面処理について
・代表的形状について
・製品検査について
・磁石取扱いについて

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 磁石製品カタログ(フェライト磁石・ネオジム磁石・サマコバ磁石・アルニコ磁石・ラバー磁石・キャップ磁石)
ドキュメント種別 製品カタログ
ファイルサイズ 18.7Mb
登録カテゴリ
取り扱い企業 株式会社二六製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

5分でわかる!磁石の豆知識
事例紹介

株式会社二六製作所

二六製作所 磁石【在庫一覧表】
製品カタログ

株式会社二六製作所

このカタログの内容

Page1

catalog、catalog

www.26magnet.co.jp 磁石で夢を創造する 磁石製品カタログ
Page2

01_もくじ

カタログ目次 01   目次   会社案内 ・ 会社概要 ………………………………………………………… p 02 ・ 会社沿革 ………………………………………………………… p 03 ・ アクセスマップ ………………………………………………… p 04 ・ 主な得意先 …………………………………………………… p 05   製品案内 ・ フェライト磁石 ………………………………………………… p 06 ・ ネオジム磁石 …………………………………………………… p 07 ・ サマコバ磁石 …………………………………………………… p 09 ・ アルニコ磁石 …………………………………………………… p 12 ・ ラバー磁石 ……………………………………………………… p 13 ・ キャップ磁石 …………………………………………………… p 16 ・ 関連商品 ………………………………………………………… p 17 ・ 磁石応用機器 …………………………………………………… p 19 ・ 磁化(着磁)方向について ……………………………………… p 20 ・ 寸法公差について ……………………………………………… p 21 ・ 表面処理について ……………………………………………… p 23 ・ 代表的形状について …………………………………………… p 24 ・ 製品検査について ……………………………………………… p 25 ・ 磁石取扱いについて …………………………………………… p 27 ※当カタログの掲載内容は予告なく変更することがあります。
Page3

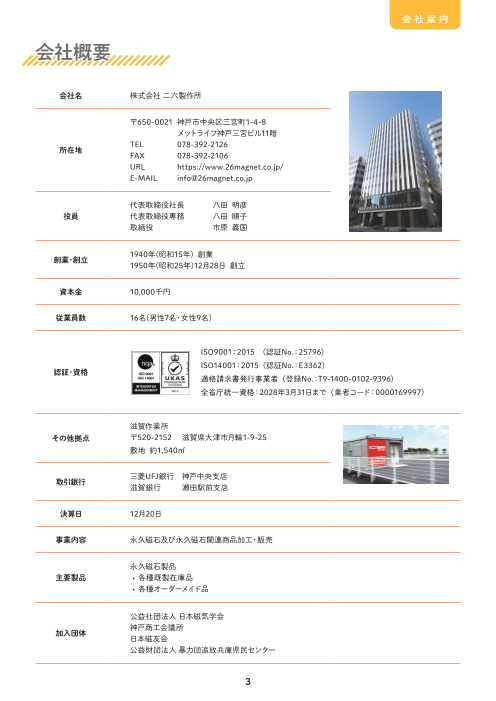

02_会社概要

[ 会 社 案 内 ] 会社概要 02 磁石は不思議な力を持ち、神秘的な魅力すら感じさせる存在です。 今後、磁力を活用した技術や製品のマーケットは、更に拡大していく ものと思われます。 弊社では、全従業者が創業以来80年にわたる「誠実なものづくり」 の社風で培われた琴線に触れる対応を常に心掛け、愚直な積上げの 大切さを説いた言葉である『積小為大』の精神を堅持し、お客様に とって必要とされる会社であり続けることを目指して参ります。 今後とも、弊社を末永くご愛顧賜りますようお願い申し上げます。 代表取締役 八田 明彦 [会社概要] 会社名 株式会社 二六製作所 所在地 〒650-0024 神戸市中央区海岸通3番地  神戸海岸ビル7階 TEL   078-392-2126 FAX   078-392-2106 URL   https://www.26magnet.co.jp/ E-MAIL info@26magnet.co.jp 役 員 代表取締役   八田 明彦 専務取締役   八田 順子 取締役 市原 義国 創業・創立 1940年(昭和15年)創業 1950年(昭和25年)12月28日創立 資本金 10,000千円 従業員数 15名 (男性7名・女性8名) 認証・資格 ISO9001:2015 (認証No.:25796) ISO14001:2015 (認証No.:E3362) 全省庁統一資格:2022年3月31日まで 015 (業者コード:0000169997) 滋賀作業所 〒520-2152 滋賀県大津市月輪1丁目9番25号 敷地 約1,540m2 取引銀行 三菱UFJ銀行   神戸中央支店 滋賀銀行 瀬田駅前支店 決算日 12月20日 事業内容 永久磁石及び永久磁石関連商品加工・販売 主要製品 永久磁石製品 ・各種既製在庫品 ・各種オーダーメイド品 加入団体 社団法人日本磁気学会 神戸商工会議所 日本磁友会 公益財団法人暴力追放兵庫県民センター
Page4

03_沿革

[ 会 社 案 内 ] 会社沿革 03 [社名の由来] 弊社の創業は、1940年(昭和15年)です。 この年は、神武天皇即位から2600年目で「紀元二千六百年」といわれました。 この年にちなんで、皆様に覚えて頂きやすく印象に残る社名ということで 「ニ六(ニロク)製作所」となりました。 [会社沿革] 1940年 磁石製品製造業者として東京都台東区で二六製作所創業。 1945年 業容拡大に伴い兵庫県尼崎市に二六製作所関西工場新設。 戦時疎開により滋賀県大津市に関西工場移転。 1950年 滋賀県大津市を本社所在地とし株式会社二六製作所に改組。 その後、磁石製品と併せ歯科用金属製品を製造・販売。 1952年 歯科用金属製品『義歯装着維持合金』の特許を取得し製造開始。 1972年 歯科用金属製品『被覆冠合金』の製造開始。 1997年 弊社ホームページで磁石製品のインターネット販売開始。 1999年 弊社ホームページ名称を『マグネットワールド』とし、 オンライン受発注管理システム導入。 2001年 『日経BP社ECグランプリ2001 企業向けEC部門賞』受賞。 『2001年度関西IT活用企業百撰 優秀賞』受賞。 2008年 業容拡大に伴い兵庫県神戸市に本社移転。 滋賀県大津市に滋賀作業所新設。 2009年 ISO9001:2008(品質マネジメントシステム)認証取得。 ISO14001:2004(環境マネジメントシステム)認証取得。 2017年 ISO9001:2015(品質マネジメントシステム)移行認証取得。 ISO14001:2015(環境マネジメントシステム)移行認証取得。
Page5

04_アクセス

[ 会 社 案 内 ] アクセスマップ 04 所在地:神戸市中央区海岸通3番地 神戸海岸ビル7階 〈 お問合せ先 〉 info@26magnet.co.jp 078-392-2126 078-392-2106
Page6

05_お得意先

[ 会 社 案 内 ] 主な得意先 05 [企 業] 敬称略・順不同 アズワン株式会社 東レ株式会社 株式会社イシダ 豊田通商株式会社 オリンパス株式会社 ナカ工業株式会社 株式会社キーエンス 日本電計株式会社 京セラ株式会社 日本トリム株式会社 倉敷化工株式会社 パイオニア株式会社 株式会社神戸製鋼所 パナソニック株式会社 株式会社小松製作所 株式会社日立製作所 サラヤ株式会社 株式会社日立ハイテクノロジーズ 三協フロンテア株式会社 ファイテン株式会社 株式会社ジェイ・エム・エス 富士通株式会社 シスメックス株式会社 富士電機株式会社 昭和電工株式会社 富士フイルム株式会社 新コスモス電機株式会社 古河電気工業株式会社 住友重機械工業株式会社 株式会社ミスミ 住友電気工業株式会社 株式会社ミツトヨ 株式会社ダイフク 三菱電機株式会社 長州産業株式会社 三菱マテリアル株式会社 TDK株式会社 村田機械株式会社 株式会社デンソー ユニチカ株式会社            [ 公的機関・大学等]   敬称略・順不同 国立研究開発法人宇宙航空研究開発機構 静岡大学 大学共同利用機関法人自然科学研究機構国立天文台 信州大学 愛知教育大学 千葉工業大学 茨城大学 東京工業大学 大阪工業大学 学 大阪大学 大学 金沢大学 沼津工業高等専門学校 九州工業大 八戸工業高等専門学 京都 大学
Page7

06_フェライト

[ 製 品 案 内 ] フェライト磁石 06 取扱い形状 丸型 リング型 角型 角型(穴付) 角型(皿穴付) 角型(段穴付) ボール型 ボール型(穴付) フェライト磁石は粉末冶金法による焼結品で、磁気特性が安定し高い磁場を必要としない場合に使われる安 価な磁石です。非常に幅広い用途で使われており、一般に皆様が目にされる黒っぽい磁石です。まずは在庫 品からお試し下さい。数量がまとまりますとロット割引がありますのでお問合せ下さい。 ※下表の数値は代表値であり、品質保証値ではありません。 磁気特性 二六製作所標準品  SI単位 残留磁束密度 保磁力 保磁力 最大エネルギー積 材質名 Br bHc iHc (BH)max T kA/m kA/m kJ/m3 異方性フェライト 0.38~0.43 ≧215 ≧214 26.0~35.2 等方性フェライト 0.20~0.23 ≧125 ≧210 6.5~9.5 物理特性 温度係数(Br) 密 度 キュリー ヴィッカーズ 使用温度* 材質名 温度 硬度 %/℃ g/cm3 ℃ HV ℃ 異方性フェライト -0.18~-0.19 4.8~5.0 450 480~580 300 等方性フェライト -0.18~-0.19 4.6~5.0 450 400~700 300 *丸型における厚み(t)/直径(D)の寸法比が0.7の場合です。 サイズ・形状により、変動する場合があります。 t D 製作可能サイズ 丸型:直径1~121ミリ・厚み0.5~25.4ミリ リング型:外径3~225ミリ・内径1~120ミリ・厚み0.5~22ミリ 角型:長さ0.5~150ミリ・幅0.5~104ミリ・厚み0.5~40ミリ ※数値の組合せにより、製作可能サイズは変動する場合があります。 製作に関して 径方向着磁・片面多極着磁・各種表面処理等も可能です。 タップ加工(ネジ切り)・複雑な段付加工・テーパ加工・スパイラル着磁等は困難となります。 主な使用用途 モーター用・鉄粉除去用・センサー用・スピーカー用・健康器具用・鳥害対策用・・・
Page8

07_ネオジム

[ 製 品 案 内 ] ネオジム磁石 _1 07 取扱い形状 丸型 丸型(皿穴付) リング型 角型 角型(皿穴付) ボール型 ネオジム磁石はネオジム・鉄・ボロンを主成分とした成形焼結品で、非常に優れた磁気エネルギーは現有磁石 最高です。錆びやすい為、主にニッケルメッキで表面処理しています。機械加工により少量の試作品制作も可 能です。まずは在庫品からお試し下さい。数量がまとまりますとロット割引がありますのでお問合せ下さい。 ※下表の数値は代表値であり、品質保証値ではありません。 磁気特性 二六製作所標準品  SI単位 残留磁束密度 保磁力 保磁力 最大エネルギー積 材質名 Br bHc iHc (BH)max T kA/m kA/m kJ/m3 N-30 1.08~1.15 ≧796 ≧955 223~247 N-33 1.13~1.17 ≧836 ≧955 247~271 N-35 1.17~1.25 ≧859 ≧955 263~295 N-38 1.22~1.30 ≧859 ≧955 287~318 N-40 1.25~1.32 ≧859 ≧955 302~334 N-42 1.28~1.35 ≧859 ≧955 318~350 N-45 1.32~1.38 ≧836 ≧955 334~366 N-48 1.36~1.43 ≧836 ≧875 358~390 N-50 1.39~1.46 ≧796 ≧875 374~408N-52 1.42~1.48 ≧796 ≧875 390~424 N-55 1.45~1.52 ≧716 ≧875 406~446 N-35M 1.17~1.25 ≧868 ≧1114 263~295 N-38M 1.22~1.30 ≧899 ≧1114 287~318 N-40M 1.25~1.32 ≧907 ≧1114 302~334 N-42M 1.28~1.35 ≧907 ≧1114 318~350 N-45M 1.32~1.38 ≧907 ≧1114 334~366 N-48M 1.36~1.43 ≧907 ≧1114 358~390 N-50M 1.39~1.46 ≧907 ≧1114 374~408 N-30H 1.08~1.17 ≧796 ≧1353 223~255 N-33H 1.13~1.22 ≧820 ≧1353 247~279 N-35H 1.17~1.25 ≧860 ≧1353 263~295 N-38H 1.22~1.30 ≧876 ≧1353 286~318 N-40H 1.25~1.32 ≧907 ≧1353 302~334 N-42H 1.28~1.35 ≧907 ≧1353 318~350 N-45H 1.30~1.39 ≧907 ≧1274 326~374 N-48H 1.36~1.43 ≧907 ≧1274 358~392 N-30SH 1.08~1.17 ≧796 ≧1592 223~255 N-33SH 1.13~1.22 ≧820 ≧1592 247~279 N-35SH 1.17~1.25 ≧860 ≧1592 263~295 N-38SH 1.22~1.30 ≧876 ≧1592 286~318 N-40SH 1.23~1.32 ≧907 ≧1592 287~334 N-42SH 1.28~1.35 ≧907 ≧1592 310~350 N-45SH 1.32~1.38 ≧907 ≧1592 334~366 N-48SH 1.36~1.43 ≧907 ≧1512 358~390 N-30UH 1.08~1.17 ≧796 ≧1990 223~255
Page9

09_ネオジム

[ 製 品 案 内 ] ネオジム磁石 _2 08 磁気特性 二六製作所標準品  SI単位 残留磁束密度 保磁力 保磁力 最大エネルギー積 材質名 Br bHc iHc (BH)max T kA/m kA/m kJ/m3 N-33UH 1.13~1.22 ≧820 ≧1990 247~279 N-35UH 1.17~1.25 ≧860 ≧1990 263~295 N-38UH 1.22~1.30 ≧876 ≧1990 287~318 N-40UH 1.25~1.32 ≧876 ≧1990 302~334 N-42UH 1.27~1.35 ≧907 ≧1990 310~366 N-45UH 1.32~1.38 ≧907 ≧1910 334~366 N-30EH 1.08~1.17 ≧796 ≧2387 223~255 N-33EH 1.14~1.22 ≧816 ≧2387 247~279 N-35EH 1.17~1.25 ≧860 ≧2387 263~295 N-38EH 1.22~1.30 ≧876 ≧2228 286~318 N-30AH 1.08~1.15 ≧780 ≧2624 223~255 N-33AH 1.13~1.18 ≧780 ≧2624 247~271 物理特性 温度係数(Br) 密 度 キュリー温度 ヴィッカーズ硬度 使用温度* シリーズ名 %/℃ g/cm3 ℃ HV ℃ Nシリーズ -0.12 7.3~7.5 310 500~600 80 N-M シリーズ -0.11 7.3~7.5 310 500~600 100 N-Hシリーズ -0.11 7.3~7.5 310 500~600 120 N-SHシリーズ -0.10 7.3~7.5 310 500~600 150 N-UHシリーズ -0.10 7.3~7.5 310 500~600 180 N-EHシリーズ -0.10 7.3~7.5 310 500~600 200 N-AHシリーズ -0.10 7.3~7.5 310 500~600 220 *丸型における厚み(t)/直径(D)の寸法比が0.7の場合です。 サイズ・形状により、変動する場合があります。 t D 製作可能サイズ 丸型:直径0.5~150ミリ・厚み0.5~50ミリ リング型:外径3~150ミリ・内径1~140ミリ・厚み0.5~50ミリ 角型:長さ0.5~150ミリ・幅0.5~100ミリ・厚み0.5~50ミリ ※数値の組合せにより、製作可能サイズは変動する場合があります。 製作に関して 径方向着磁・片面多極着磁・皿穴加工・各種表面処理等も可能です。 タップ加工(ネジ切り)・複雑な段付加工・ラジアル着磁・スパイラル着磁等は困難となります。 主な使用用途 モーター用・鉄粉除去用・センサー用・医療機器用・アクセサリー用・磁化水用・・・
Page10

10_サマコバ

[ 製 品 案 内 ] サマコバ磁石 _1 09 取扱い形状 丸型 リング型 角型 サマコバ磁石はサマリウムとコバルトを主成分とした成形焼結品で、ネオジム磁石に次ぐ優れた磁気特性を 持っています。錆びにくく高温にも強いのですが、割れやすいので取扱いに注意が必要です。まずは在庫品 からお試し下さい。数量がまとまりますとロット割引がありますのでお問合せ下さい。 ※下表の数値は代表値であり、品質保証値ではありません。 磁気特性 二六製作所標準品  SI単位 残留磁束密度 保磁力 保磁力 最大エネルギー積 材質名 Br bHc iHc (BH)max T kA/m kA/m kJ/m3 1-5系 YK-10 ≧0.59 ≧460 ≧1430 68~88 1-5系 YK-16 ≧0.79 ≧600 ≧1194 110~143 1-5系YK-16s ≧0.79 ≧612 ≧1433 118~135 1-5系 YK-18 ≧0.84 ≧605 ≧1194 127~159 1-5系YK-18s ≧0.84 ≧644 ≧1433 135~151 1-5系 YR-18 ≧0.83 ≧597 ≧955 135~151 1-5系 YK-20 ≧0.89 ≧637 ≧1194 143~175 1-5系YK-20s ≧0.89 ≧680 ≧1433 143~167 1-5系 YK-22 ≧0.91 ≧676 ≧1194 159~185 1-5系 YK-22s ≧0.92 ≧710 ≧1433 160~183 1-5系 YK-24 ≧0.95 ≧701 ≧1194 175~199 1-5系 YK-24s ≧0.96 ≧740 ≧1433 183~199 2-17系 YKS-18 ≧0.80 ≧597 ≧1432 127~159 2-17系 YKK-20 ≧0.85 ≧557 ≧716 143~175 2-17系 YKR-22 ≧0.92 ≧620 ≧796 159~191 2-17系 YKK-23 ≧0.97 ≧557 ≧716 175~199 2-17系 YKG-24 ≧0.95 ≧676 ≧1432 175~199 2-17系YKG-24H ≧0.95 ≧676 ≧1989 175~199 2-17系 YKS-240 ≧0.98 ≧636 ≧1432 175~207 2-17系 YKG-26 ≧1.01 ≧716 ≧1194 191~215 2-17系YKG-26H ≧1.01 ≧716 ≧1989 190~215 2-17系YKG-26M ≧1.01 ≧637 ≧796 191~215 2-17系 YKK-26 ≧1.02 ≧557 ≧716 199~215 2-17系 YKS-26A ≧1.00 ≧676 ≧1194 191~223 2-17系 YKG-28 ≧1.02 ≧748 ≧1194 205~231 2-17系YKG-28H ≧1.03 ≧749 ≧1990 207~231 2-17系YKG-28M ≧1.03 ≧660 ≧796 207~231 2-17系 YKG-28L ≧1.03 ≧398 ≧438 207~231 2-17系 YKS-280 ≧1.03 ≧716 ≧1432 207~239 2-17系 YKG-30 ≧1.07 ≧733 ≧1194 220~247 2-17系YKG-30H ≧1.08 ≧733 ≧1990 220~247 2-17系YKG-30M ≧1.08 ≧668 ≧796 202~247 2-17系 YKG-30L ≧1.08 ≧398 ≧438 220~247 2-17系 YKK-30 ≧1.09 ≧557 ≧716 215~247 2-17系 YKS-300 ≧1.10 ≧438 ≧454 223~255 2-17系LM-30SH ≧1.05 ≧676 ≧1592 199~247
Page11

[ 製 品 案 内 ] サマコバ磁石 _2 10 物理特性 温度係数(Br) 密 度 キュリー温度 ヴィッカーズ 材質名 硬度 使用温度* %/℃ g/cm3 ℃ HV ℃ 1-5系YK-10 -0.004~-0.042 8.3 700 470 250 1-5系YK-16 -0.050 8.3 750 470 250 1-5系YK-16s -0.035 8.3 750 470 250 1-5系YK-18 -0.050 8.3 750 470 250 1-5系YK-18s -0.040 8.3 750 470 250 1-5系YR-18 -0.045 8.3 750 450 250 1-5系YK-20 -0.050 8.3 750 470 250 1-5系YK-20s -0.045 8.3 750 470 250 1-5系YK-22 -0.050 8.3 750 470 250 1-5系YK-22s -0.045 8.3 750 470 250 1-5系YK-24 -0.050 8.3 750 470 250 1-5系YK-24s -0.045 8.3 750 470 250 2-17系YKS-18 -0.040 8.3 750 550 300 2-17系YKK-20 -0.030 8.2 820 550 250 2-17系YKR-22 -0.030 8.4 800 550 300 2-17系YKK-23 -0.030 8.2 820 550 250 2-17系YKG-24 -0.030 8.4 800 550 300 2-17系YKG-24H -0.030 8.4 800 550 350 2-17系YKS-240 -0.040 8.3 750 550 300 2-17系YKG-26 -0.030 8.4 800 550 300 2-17系YKG-26H -0.030 8.4 800 550 350 2-17系YKG-26M -0.030 8.4 800 550 300 2-17系YKK-26 -0.030 8.2 820 550 250 2-17系YKS-26A -0.040 8.3 750 550 300 2-17系YKG-28 -0.030 8.4 800 550 300 2-17系YKG-28H -0.030 8.4 800 550 350 2-17系YKG-28M -0.030 8.4 800 550 300 2-17系YKG-28L -0.030 8.4 800 550 250 2-17系YKS-280 -0.040 8.3 750 550 300 2-17系YKG-30 -0.030 8.4 800 550 300 2-17系YKG-30H -0.030 8.4 800 550 350 2-17系YKG-30M -0.030 8.4 800 550 300 2-17系YKG-30L -0.030 8.4 800 550 250 2-17系YKK-30 -0.030 8.2 820 550 250 2-17系YKS-300 -0.040 8.3 750 550 300 2-17系 LM-30SH -0.030 8.2 800 500~600 300 *丸型における厚み(t)/直径(D)の寸法比が0.7の場合です。 サイズ・形状により、変動する場合があります。 t D
Page12

[ 製 品 案 内 ] サマコバ磁石 _3 11 製作可能サイズ 丸型:直径0.5~80ミリ・厚み0.3~50ミリ リング型:外径1.5~80ミリ・内径0.4~60ミリ・厚み0.3~50ミリ 角型:長さ0.5~100ミリ・幅0.5~70ミリ・厚み0.3~50ミリ ※数値の組合せにより、製作可能サイズは変動する場合があります。 製作に関して 径方向着磁・片面多極着磁・各種表面処理等も可能です。 タップ加工(ネジ切り)・複雑な段付加工・ラジアル着磁・スパイラル着磁等は困難となります。 主な使用用途 センサー用・通信機器用・モーター用・鉄粉除去用・・・
Page13

[ 製 品 案 内 ] アルニコ磁石 12 取扱い形状 丸型 リング型 角型 アルニコ磁石は鋳造によって作られるので、温度に対する優れた特性を持ち精度の安定が要求される場合に 多く使われますが、減磁しやすい欠点があります。寸法・形状等は、研磨加工により寸法精度の維持を図れ ます。まずは在庫品からお試し下さい。 数量がまとまりますとロット割引がありますのでお問合せ下さい。 ※下表の数値は代表値であり、品質保証値ではありません。 磁気特性 二六製作所標準品  SI単位 残留磁束密度 保磁力 最大エネルギー積 (BH)max 材質名 Br bHc T kA/m kJ/m3 アルニコ2 ≧0.61 ≧39 ≧10.8 アルニコ3 ≧0.54 ≧36 ≧9.0 アルニコ5 ≧1.08 ≧43 ≧33.3 アルニコ6 ≧0.90 ≧50 ≧25.2 アルニコ8 ≧0.72 ≧90 ≧28.8 物理特性 温度係数(Br) 密 度 キュリー温度 ヴィッカーズ硬度 使用温度* 材質名 %/℃ g/cm3 ℃ HV ℃ アルニコ 2 -0.03 7.3 810 650 450 アルニコ 3 -0.03 7.3 810 650 450 アルニコ 5 -0.02 7.3 850 650 450 アルニコ 6 -0.02 7.3 850 650 450 アルニコ 8 -0.02 7.3 850 650 450 *丸型における厚み(t)/直径(D)の寸法比が0.7の場合です。 サイズ・形状により、変動する場合があります。 t D 製作可能サイズ 丸型:直径3~200ミリ・厚み1~156ミリ リング型:外径5~200ミリ・内径2~180ミリ・厚み1~100ミリ 角型:長さ5~200ミリ・幅5~200ミリ・厚み1~100ミリ ※数値の組合せにより、製作可能サイズは変動する場合があります。 製作に関して 径方向着磁・片面多極着磁・複雑形状の製作も可能です。 タップ加工(ネジ切り)・ラジアル着磁・スパイラル着磁等は困難となります。 主な使用用途 計測機器用・通信機器用・精密機器用・教材用・・・
Page14

[ 製 品 案 内 ] ラバー磁石 _1 13 取扱い商品 フェライトラバー磁石 ネオジムラバー磁石 ラバー磁石は柔軟性に優れており、裁断・抜き加工・印刷等が容易で非常に幅広い用途で使われています。 少量の場合は、在庫品をお客様ご自身でカットされると経済的です。大量の場合は、弊社でご希望のサイズ に裁断致します。カラーシートや片面テープ付等もあります。まずは在庫品からお試し下さい。数量がまと まりますとロット割引がありますのでお問合せ下さい。 ※異方性は磁力強、等方性は磁力弱とお考え下さい。 ※下表の数値は代表値であり、品質保証値ではありません。 吸着力 (単位:g/cm2) 異方性フェライト シート厚み(mm) 等方性フェライト ネオジム 耐熱 シリコーン 0.35 - - - - 150以下 0.4 20以上 25以上 - - - 0.6 30以上 40以上 - - 200以下 0.8 45以上 60以上 60以上 - - 1.0 55以上 80以上 - 40以上 360以下 1.2 60以上 85以上 - - - 1.5 - 95以上 - - - 1.6 65以上 - - - - 2.0 70以上 100以上 - 60以上 450以下 3.0 75以上 110以上 - - 530以下 4.0 - 115以上 - - - 5.0 - 121以上 - - - *表中の吸着力はエアーギャップ0mmの値です。 片面多極着磁ピッチ 異方性フェライト 等方性フェライト ネオジム 耐熱 シリコーン シート厚み (mm) ピッチ シート厚み ピッチ シート厚み ピッチ シート厚み シート厚み(mm) (mm) (mm) ピッチ (mm) ピッチ 0.4 0.4 2.5 0.35 3.0 0.6 2.0 0.6 0.8 0.8 1.0 3.0 0.6 1.0 2.5 1.0 3.0 1.2 1.2 1.0 2.5 1.0 5.0 1.6 3.0 1.5 2.0 2.0 2.0 5.0 2.0 3.0 3.0 3.0 5.0 3.04.0 7.0
Page15

16_ラバー

[ 製 品 案 内 ] ラバー磁石 _2 14 ■イメージ図 接着剤・両面テープ 材質名 等方性フェライト・異方性フェライト ネオジム 種類 接着剤 日東電工No.500 積水化学工業♯5762E 日東電工H8004 厚み(mm) 0.04 0.17 0.12 0.17 磁気特性 二六製作所標準品  SI単位 残留磁束密度 保磁力 保磁力 最大エネルギー積 Br bHc iHc (BH)max 材質名 T kA/m kA/m kJ/m3 等方性フェライト 0.16~0.19 100~119 143~199 4.8~6.4 異方性フェライト 0.23~0.25 159~179 191~263 9.6~10.7 耐熱 0.23~0.26 155~187 195~306 11.0~12.9 シリコーン 0.15~0.16 107~127 283~355 3.9~5.0 ネオジム 0.53~0.54 337~345 >780 46.0~47.0 物理特性   異方性フェライ ト 項  目 単 位 等方性フェライト ネオジム 耐熱 シリコーン 温度係数(Br) %/℃ -0.18 -0.18 -0.18 -0.18 -0.16 引張強度 kgf/cm2 40~150 70~220 66 25 39~47 伸び % 80~320 50~160 14 20 80 (ショアD) 48~58 49~59 48 30 - 硬度 (ショアA) - - 97 88 85~88 密度 g/cm3 3.6~3.7 3.7~3.8 3.5 3.0 5.0~5.1 使用温度 ℃ 70 70 130 220 100
Page16

[ 製 品 案 内 ] ラバー磁石 _3 15 最大サイズに関して 等方性フェライトラバー磁石(厚み0.4ミリ):長さ20メートル・幅500ミリ (厚み0.6ミリ):長さ20メートル・幅1000ミリ (厚み0.8・1ミリ):長さ10メートル・幅1000ミリ (厚み1.2~3ミリ):長さ10メートル・幅500ミリ 異方性フェライトラバー磁石(厚み0.4・0.6ミリ):長さ20メートル・幅500ミリ (厚み0.8~2ミリ):長さ10メートル・幅500ミリ (厚み3ミリ):長さ5メートル・幅500ミリ (厚み4・5ミリ):長さ500ミリ・幅250ミリ ネオジムラバー磁石(厚み0.35ミリ):長さ120ミリ・幅120ミリ (厚み0.6~3ミリ):長さ440ミリ・幅200ミリ 製作に関して 上下NS着磁・印刷・テープ付・PP貼等も可能です。 丸型・リング型・特殊形状でも小ロットから抜型不要で製作可能です。 製品例 主な使用用途 センサー用・家電製品用・販促品用・教材用・・・
Page17

17_キャップ

[ 製 品 案 内 ] キャップ磁石 16 取扱い形状 フェライトキャップ磁石 丸型 リング型 角型 角型(段穴付) ネオジムキャップ磁石 丸型(皿穴付) 角型(皿穴付) キャップ磁石は磁気エネルギーを有効に利用した製品です。磁石面しか吸着しませんが、片面の磁力をキャ ップの先端に集中させる為、単体の磁石(同種・同サイズ)より数倍の吸着力が得られます。商品によっては 吸着面への保護フィルムやヨーク(鉄材)への両面テープの貼付けが可能です。数量がまとまりますとロット 割引がありますので、在庫品は26ショップ、特注品はお問合せフォームからどうぞ。 キャップ磁石磁気回路 左図の上を向いている磁石面と、外周の鉄の部分との間に磁 N 力線が集中する為、ヨーク(鉄材)と接触させると磁石単体の S 場合より、吸着力が3~4倍になります。但し、磁力線が遠く まで伸びませんので、吸着対象物との間に隙間を空けない ように注意が必要です。用途は主に吸着用(密着)です。 鉄 製作に関して 保護フィルム・両面テープ付も対応可能です。 ヨーク(鉄材)と各種磁石をご希望サイズで製作可能です。 保護フィルム・両面テープ付の製品例 ※吸着面に保護フィルムを貼付けることにより、吸着対象物への傷を軽減することが可能です。 主な使用用途 工具部品用・・・
Page18

[ 製 品 案 内 ] 関連商品 _1 17 ちょっとかわいいハート型の磁石や高磁力マグネットバー等々。是非、商品ラインナップをご覧下さい。 スチールボール ハート型磁石 ダイヤ型磁石 炭素鋼 ネオジム磁石 ネオジム磁石 φ11.1 鏡面仕上 12×10×3 12×10×3 ボール型 EB001 EB002 磁力なし EA005 スペード型磁石 クラブ型磁石 ダイヤモンドカット磁石 ネオジム磁石 ネオジム磁石 等方性フェライト磁石 12×10×3 12×10×3 φ14.5×φ5×9.5 鏡面仕上 EB003 EB004 ダイヤモンドカットでアクセ サリー等に最適 EB007 マグネットポーチ U字型磁石 棒磁石 ポーチ+鉄板 各1枚 等方性フェライト磁石 等方性フェライト磁石 90×70 30×30×7 9×9×50 スエード風布 EF001 EG001 EC004 ひも状磁石(2色1セット) ひも状磁石(2本1セット) 帯状磁石(2色1セット) フェライトラバー磁石 フェライトラバー磁石 フェライトラバー磁石 φ2×1000 シリコンコート φ2×1000 1000×10×2 色:赤・青 φ3.5×1000 色:青・黄 EH002 EH003~004 EI002 フェライト粉末 マグネットバー マグネットバー 異方性フェライト粉末 SUS316L ネオジム磁石 SUS316L サマコバ磁石 等方性フェライト粉末 φ25×200・300 φ25×200 1袋 約100g程度 1000mT・1200mT・1500mT 1000mT 耐熱 未着磁 EK002~003・EK006・ EK012 EJ001~002 EK008・EK011 マグネットバー 着磁パターン判別用シート 掲示用磁石(5色1セット) SUS316Lネオジム磁石 PETフィルム内酸化鉄等 異方性フェライト磁石 φ25×200(全長288) 147.5×105×0.3 φ18×9 ナイロンコート 1000mT(カバー有:800mT) EL004 色:白・赤・青・橙・桃 SUS304カバー・把手付 1個でA4用紙約15枚掲示可能 EK013 EM001 フック付磁石(2個1セット) 掲示用磁石(1シート200ピース) スタイリッシュクリップ(2個1セット) ネオジム磁石 フェライトラバー磁石 フェライトラバー磁石 φ32 シリコンコート白 30×10×0.8 37×34×21 フック部ナイロンコート 30×10×1.6 EM008 EM003 EM006~007 コロマグ(1種6個1セット) スチールテープ(2種4枚1セット) 砂鉄・砂鉄粉末 ネオジム磁石 磁性シート 1袋 約100g程度 11×11×11シリコンコート +再剥離式粘着テープ 左:砂鉄 色:5種類 150×15×1 右:砂鉄粉末 EM010~014 EM015 EN001・EN006 スチールチップ(50g6個1セット) ピックアップ用磁石 自己融着ブチルゴムテープ 亜鉛メッキ短鉄線 左:Aタイプ 200×19×0.5 φ0.3×2 長さ144~740 株式会社ニトムズ製 磁界観察用 小型部品・鉄粉回収用 粘着剤なし EN002 右:Cタイプ長さ790 EO003 鉄屑・鉄片等回収用 EN003・EN005
Page19

[ 製 品 案 内 ] 関連商品 _2 18 皿小ネジ・六角穴付皿ボルト 磁気回路 磁性流体 (10個1セット) 磁石間距離:29 ベース液(イソパラフィン) SUS304 11サイズ 磁石間距離:20 +磁性粒子(マグネタイト) 左:皿小ネジ NK006 2個接着 50ml 右:六角穴付皿ボルト EP001~002 EQ001 EO011~014 EO021~027 テスラメーター 永磁ホルダ スイッチ式永磁ホルダ カネテック株式会社製 16サイズ 治具への組込みで加工作 TM-801 治具への組込みで加工作 業時のワーク押え等広範囲 ER001 業時のワーク押え等広範囲 で応用可能 で応用可能 ES017~018 ES001~016 プレート磁石 コンパス プリント用磁石(3枚1セット) 130×52×14.5 スポルディング社製 297×210×0.3(A4サイズ) 食品・医薬品等製造工程 左:マップコンパスφ49 EW001 で鉄粉除去 右:ポケットコンパスφ48 EU001~002 EV001~002 スチールペーパー ホワイトボード用磁石 ホワイトボード用吸着シート 1000×900×0.2 300×200×0.8 1000×1000×1 900×500×0.2 EW005 500×500×1 900×250×0.2 EW006~007 EW002~004 カラーシート じしゃく屋さんの実験セット 1020×500×0.8 5種類 1020×250×0.8 JS001~005 510×500×0.8 510×250×0.8 他 色:黒・緑・青・赤・橙・黄・白 EX001~029・EX031・EX035
Page20

20_応用
