堀場エステック社　ポストカラム反応装置

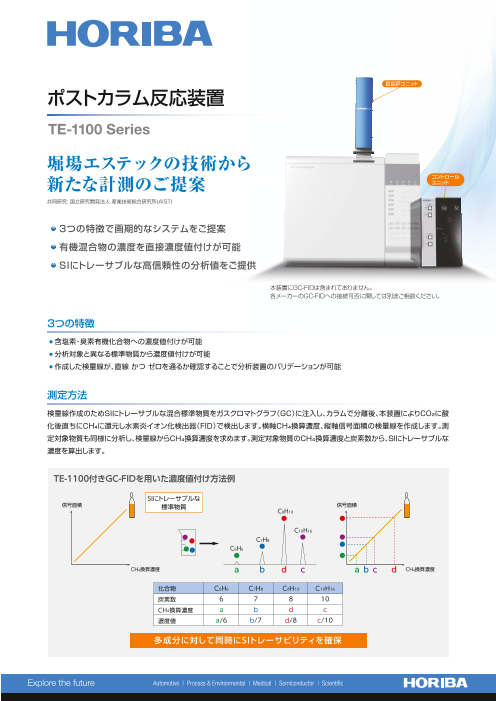

反応炉ユニット ポストカラム反応装置 TE-1100 Series 堀場エステックの技術から 新たな計測のご提案 コントロール ユニット 共同研究: 国立研究開発法人 産業技術総合研究所(AIST) 3つの特徴で画期的なシステムをご提案 有機混合物の濃度を直接濃度値付けが可能 SIにトレーサブルな高信頼性の分析値をご提供 本装置にGC-FIDは含まれておりません。 各メーカーのGC-FIDへの接続可否に関しては別途ご相談ください。 ３つの特徴 ●含塩素・臭素有機化合物への濃度値付けが可能 ●分析対象と異なる標準物質から濃度値付けが可能 ●作成した検量線が、直線 かつ ゼロを通るか確認することで分析装置のバリデーションが可能 測定方法 検量線作成のためSIにトレーサブルな混合標準物質をガスクロマトグラフ（GC）に注入し、カラムで分離後、本装置によりCO₂に酸 化後直ちにCH₄に還元し水素炎イオン化検出器（FID）で検出します。横軸CH₄換算濃度、縦軸信号面積の検量線を作成します。測 定対象物質も同様に分析し、検量線からCH₄換算濃度を求めます。測定対象物質のCH₄換算濃度と炭素数から、SIにトレーサブルな 濃度を算出します。 TE-1100付きGC-FIDを用いた濃度値付け方法例 SIにトレーサブルな 信号面積 標準物質 信号面積 C8H10 C10H16 C7H8 C6H6 CH4換算濃度 a b d c a b c d CH4換算濃度 化合物 C6H6 C7H8 C8H10 C10H16 炭素数 6 7 8 10 CH4換算濃度 a b d c 濃度値 a/6 b/7 d/8 c/10 多成分に対して同時にSIトレーサビリティを確保

分析情報・測定結果 濃度値付け対象物質、アセトン溶媒中 6E＋06 エチルベンゼン テトラデカン（C14）、ペンタデカン（C15）、ヘキサデカン（C16）、ペプタデカン（C17） 標準液の検量線 μV（×1,000,000） 150 エタノール y=a＋ｂｘ 125 4E＋06 100 C14 C C16C17 15 2E＋06 トルエン a=-53877, u(a)=28837 075 b=71553, u(b)=710 050 Goodness-of-fit=1.3 025 0E＋06 000 0 20 40 60 80 100 00 25 50 75 100 125 150 175 200 225 250 min CH4換算濃度（mmol as CH4/kg） 分析対象物質のクロマトグラム 物質名 CH4換算濃度 拡張不確かさ（K=2） 標準物質は国立研究開発法人産業技術総合研究所（AIST）計量標準総合センター mmol as CH4/kg mmol as CH4/kg （NMIJ）から配布されている認証標準物質を使用 テトラデカン 57.4 0.7 ペンタデカン 57.3 0.6 ヘキサデカン 57.6 0.6 ヘプタデカン 57.1 0.6 検査量と分析対象のクロマトグラムから算出した 濃度値付け結果 有機ハロゲン化合物の定量については、下記リンク先の論文をご参照下さい。 "Quantification of 23 Volatile Organic Compounds with a Single Reference Material Using Post-column Reaction Gas Chromatography Combined with a Stainless-steel Heating Furnace” Yuko KITAMAKI, Naoki SAITO, Nanako SASAKI, Mariko MORITA, Tomohiro SASAKI, Hideaki MIYAMOTO, Masahiko NUMATA, Toshihide IHARA Anal. Sci., 2021, 37, 1185-1188 https://doi.org/10.2116/analsci.20N036 製品仕様 型式 TE-1100 Series 本体システム構成 反応炉ユニット: W100×D105×H350 (mm)、5 kg　　コントロールユニット: W180×D480×H312 (mm)、15 kg ※GC挿入部・突起部・GC取付用アタッチメントは含みません。　注) 計測には別途GC-FIDが必要です。使用されるメーカー/型式を別途ご連絡ください。 動作・使用時の周囲環境温度・湿度 GCの設置条件に同じ　　温度: 20～30 °C　　湿度: 20～80 % RH (結露無きこと) 使用可能カラム キャピラリ―カラムのみ ユーティリティ・ガス接続 Air: G1グレードを推奨　　H₂: 99.999 %以上　　供給圧: 共に100～300 kPa (G) Air流量範囲 (酸化反応用) 1～10 mL/min H₂ 流量範囲 (還元反応用) 1～10 mL/min 測定時許容濃度 (カラム注入時) ≦1000 ppm CH₄ (mol/mol) 電源 AC100～120 V（400 VA） or AC220～240 V（480 VA） 50/60 Hz ※仕様・外観は改良の為、お断り無く変更させて頂く事があります。 関連製品 ポータブル水素発生器 デジタルマスフローコントローラ OPGU Series SEC-N100 Series GCや炭化水素系、SO2計などの燃料ガス お客様のニーズにあった通信方式をライン の他、物理・化学実験室用水素源としてご アップしたマスフローコントローラです。 使用いただけます。 HORIBAグループでは、品質ISO9001•環境ISO14001•労働安全衛生ISO45001を統合したマネジメントシステム（IMS:JQA-IG001）を運用しています。 さらに事業継続マネジメントISO22301を加え、有事の際にも安定した製品•サービスを提供できるシステムに進化しました。 ●このカタログの記載内容については、改良のために仕様・外観等、予告なく変更することがあります。●このカタログの製品詳細については別途ご相談ください。 ●このカタログと実際の商品の色とは、印刷の関係で多少異なる場合もあります。●このカタログに記載されている内容の一部または全部を無断転載することは禁止されています。 ●このカタログに記載されている製品は日本国内仕様です。海外仕様については別途ご相談ください。●このカタログで使用されている製品画面は、はめ込み合成です。 ●このカタログに記載されている各社の社名、製品名およびサービス名は、各社の商標または登録商標です。●希望販売価格は参考価格です。詳しくは代理店、販売店にお尋ねください。 ●製品を輸出される際には、製品の保証条件についてあらかじめご相談ください。 〒601-8116 京都市南区上鳥羽鉾立町11番地5　075-693-2312 0120-077-633 http://www.horiba-stec.jp 東京セールスオフィス 〒101-0063 東京都千代田区神田淡路町二丁目6番　（神田淡路町ニ丁目ビル5F） TEL 03-6206-4731　FAX 03-6206-4740 東北セールスオフィス 〒981-3133 仙台市泉区泉中央四丁目21番地8 TEL 022-772-6717　FAX 022-772-6727 山梨セールスオフィス 〒400-0031 山梨県甲府市丸の内二丁目14番13号　（ダイタビル3F） TEL 055-231-1351　FAX 055-231-1352 名古屋セールスオフィス 〒451-0051 名古屋市西区則武新町三丁目1番17号 （BIZrium名古屋4F） TEL 052-433-3451　FAX 052-433-3461 九州中央セールスオフィス 〒861-2401 熊本県阿蘇郡西原村大字鳥子字講米畑358番地11　鳥子工業団地 TEL 096-279-2922　FAX 096-279-3364 カタログNo. TE-BJ Printed in Japan 2112SK32 count
