LAPPからの提案!! 5秒で取付けられるケーブルグランド
◆SKINTOP(R) CLICK / CLICK-R はクイックインストール機構を持ち、IP68規格に対応したケーブルグランドです。
◆固定・中心合わせ、そしてストレインリリーフされた取付けをたった数秒で行えます。
◆材質は特殊ポリアミドで、耐振動性能、耐環境性能、耐薬品性能を有し、場所を選ばずに取付けできます。
◆縮小シールインサートバージョンは、小さなケーブル外径に適合しています(SKINTOP(R) CLICK-R)。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | ケーブルグランド SKINTOP(R) CLICK / CLICK-R |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | Lapp Japan株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

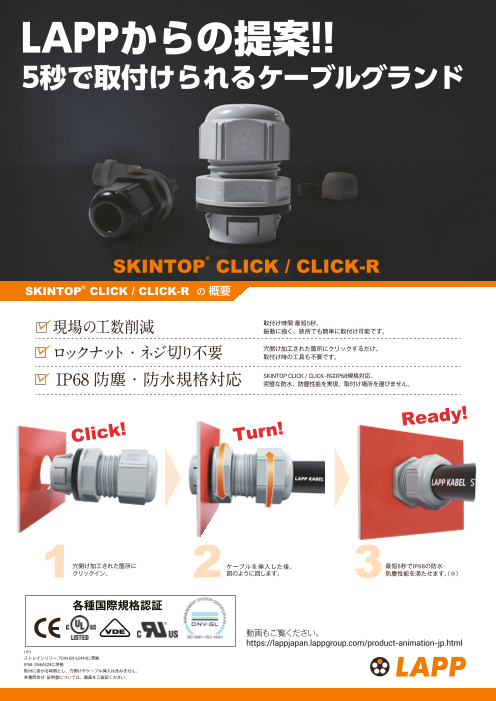

Page1
LAPPからの提案!!
5秒で取付けられるケーブルグランド
SKINTOP® CLICK / CLICK-R
SKINTOP® CLICK / CLICK-R の 概要
現場の工数削減 取付け時間 最短5秒。
振動に強く、狭所でも簡単に取付け可能です。
ロックナット・ネジ切り不要 穴開け加工された箇所にクリックするだけ。
取付け時の工具も不要です。
IP68 防塵・防水規格対応 SKINTOP CLICK / CLICK-RはIP68規格対応。
完璧な防水、防塵性能を実現。取付け場所を選びません。
Click! Turn! Ready!
1穴開け加工された箇所に 2 ケーブルを挿入した後、 3 最短5秒でIP68の防水・
クリックイン。 図のように回します。 防塵性能を満たせます。（※）
各種国際規格認証
動画もご覧ください。
https://lappjapan.lappgroup.com/product-animation-jp.html
(※)
ストレインリリーフDIN EN 62444に準拠
IP68: EN60529に準拠
取付に掛かる時間とし、穴開けやケーブル挿入は含みません。
各種問合せ・証明書については、裏面をご確認ください。
Page2
特長
● SKINTOP® CLICK / CLICK-Rはクイックインストール機構を持ち、IP68規格に対応したケーブルグランドです。
● 固定・中心合わせ、そしてストレインリリーフされた取付けをたった数秒で行えます。
● 材質は特殊ポリアミドで、耐振動性能、耐環境性能、耐薬品性能を有し、場所を選ばずに取付けできます。
● 縮小シールインサートバージョンは、小さなケーブル外径に適合しています（SKINTOP® CLICK-R）。
性能 製品図
C
SW1 SW2 ØA
ボディ+キャップナット：特殊ポリアミド (UL94 V-2) ØM ØF
SW1 SW2
シールリング：特殊エラストマー
シールフラットワッシャー：特殊エラストマー
カラー：ライトグレー (RAL 7035)
シルバーグレー (RAL7001)
黒 (RAL 9005) D S
保護等数：IP68
温度範囲：-40℃～＋100℃ (固定時 )
※取り外しツール付
SKINTOP®CLICK 寸法表
ØM 取付穴寸法 SW1/SW2 ØA C D ケーブル
クランプ範囲 取付板厚 S 製品型番
［mm］ ［mm］ ［mm］ ［mm］ ［mm］ ØF［mm］ ［mm］ ライトグレー シルバーグレー 黒
Ø12 Ø12.3 -0.2 18/15 20.0 40 8 4.5-7 1-4 53112692 53112921 53112923
Ø16 Ø16.3 -0.2 22/19 24.2 42 8 5-9 1-4 53112686 53112876 53112882
Ø20 Ø20.3 -0.2 27/25 29.7 45 8 7-13 1-4 53112687 53112877 53112883
Ø25 Ø25.3 -0.2 32/30 35.2 48 8 9-17 1-4 53112688 53112878 53112884
Ø32 Ø32.3 -0.2 40/36 44.0 56 8 11-20 1-4 53112694 53112922 53112924
SKINTOP®CLICK-R
ØM 取付穴寸法 SW1/SW2 ØA C D ケーブル
クランプ範囲 取付板厚 S 製品型番
［mm］ ［mm］ ［mm］ ［mm］ ［mm］ ØF［mm］ ［mm］ ライトグレー シルバーグレー 黒
Ø12 Ø12.3 -0.2 18/15 20.0 40 8 3.5-7 1-4 53112925 53112927 53112929
Ø16 Ø16.3 -0.2 22/19 24.2 42 8 4-7 1-4 53112689 53112879 53112885
Ø20 Ø20.3 -0.2 27/25 29.7 45 8 5-10 1-4 53112690 53112880 53112886
Ø25 Ø25.3 -0.2 32/30 35.2 48 8 6-13 1-4 53112691 53112881 53112887
Ø32 Ø32.3 -0.2 40/36 44.0 56 8 7-15 1-4 53112926 53112928 53112931
関連製品 取付例
スパイラル型 SKINTOP® CLICK BS
ケーブルに屈曲が必要な場合に最適！
サイズ：Ø12～ Ø32
※詳細は www.lappgroup.jp でご確認ください。
LAPP Japan株式会社
〒102-0074 東京都千代田区九段南 2-3-26井関ビル 3F
T E L： 03-4520-6245
e-mail： sales.jp.ljp@lapp.com
e.lapp.com/jp rev.240930
