スリム形状により小型化を実現 高周波対応
特長
・高周波化（動作周波数：2MHz）に対応したＬ値（3.3µH）
・磁気シールド、低EMI
・スリム形状により省スペース化を実現
・三端子構造により、耐衝撃性・耐震性に優れている
・音質重視で構造材料を選定。無酸素導線OFCを使用
・動作温度範囲：-40℃～＋125℃（自己発熱含む）
・AEC-Q200準拠
・鉛フリー、RoHS準拠
関連メディア
このカタログについて
| ドキュメント名 | D級アンプ用インダクタ（SMD）『DBS8597H』 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 取り扱い企業 | サガミエレク株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

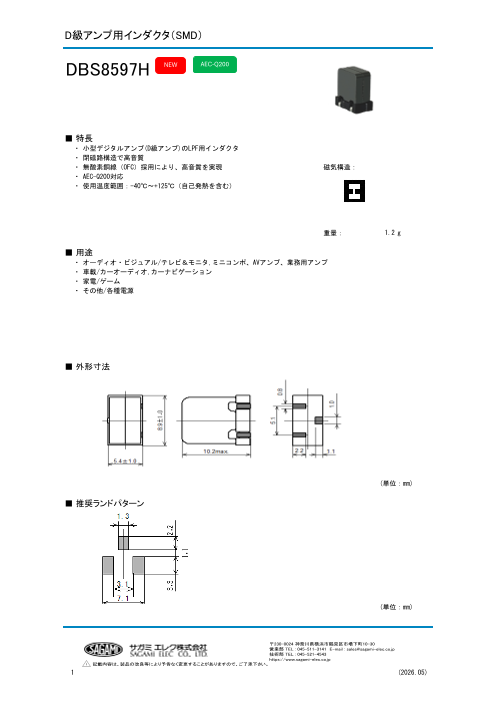

Page1
D級アンプ用インダクタ（SMD）
DBS8597H NEW AEC-Q200
■ 特長
・ 小型デジタルアンプ(D級アンプ)のLPF用インダクタ
・ 閉磁路構造で高音質
・ 無酸素銅線（OFC）採用により、高音質を実現 磁気構造：
・ AEC-Q200対応
・ 使用温度範囲：-40℃～+125℃（自己発熱を含む）
重量： 1.2 g
■ 用途
・ オーディオ・ビジュアル/テレビ＆モニタ,ミニコンポ、AVアンプ、業務用アンプ
・ 車載/カーオーディオ,カーナビゲーション
・ 家電/ゲーム
・ その他/各種電源
■ 外形寸法
(単位：mm)
■ 推奨ランドパターン
(単位：mm)
〒230-0024 神奈川県横浜市鶴見区市場下町10-30
営業部 TEL : 045-511-3141 E-mail : sales@sagami-elec.co.jp
技術部 TEL : 045-521-4543
https://www.sagami-elec.co.jp
! 記載内容は、製品の改良等により予告なく変更することがありますので、ご了承下さい。
1 (2026.05)
Page2
■ 電気的仕様
サガミ品番 インダクタンス 直流抵抗 直流重畳 温度上昇
許容電流 許容電流
(μH) (Ω) (A) (A)
±30% Typical Spec Typical Spec
DBS8597H-3R3M 3.3±20% 0.0101 6.20 5.10
インダクタンス測定条件:100kHz,1V
直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
〒230-0024 神奈川県横浜市鶴見区市場下町10-30
営業部 TEL : 045-511-3141 E-mail : sales@sagami-elec.co.jp
技術部 TEL : 045-521-4543
https://www.sagami-elec.co.jp
! 記載内容は、製品の改良等により予告なく変更することがありますので、ご了承下さい。
2 (2026.05)
Page3
DC bias characteristics vs Temperature Rise Graph
➖ L(25℃) ➖ ⊿T
DBS8597H-3R3M
4 70
3.5 60
3 50
2.5 40
2 30
1.5 20
1 10
0.5 0
0 2 4 6 8 10 12
DC current (A)
Inductance (μH)
⊿T (℃)
