動力源が不要！油圧ナット 六角棒レンチ型カタログ

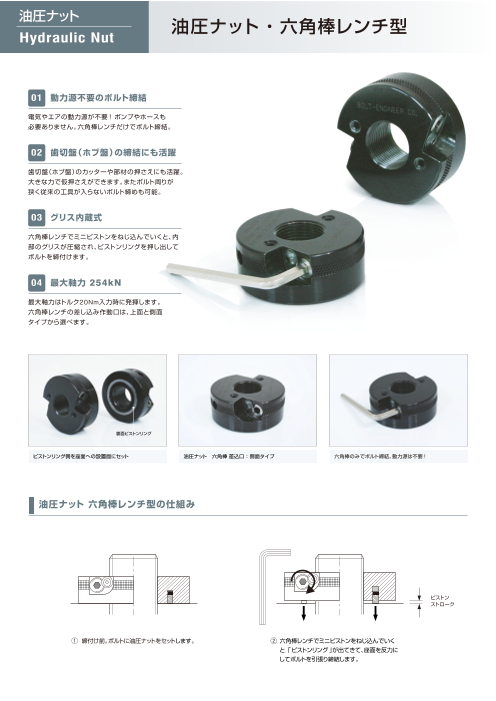

油圧ナット 油圧ナット・六角棒レンチ型 Hydraulic Nut 01 動力源不要のボルト締結 電気やエアの動力源が不要！ ポンプやホースも 必要ありません。六角棒レンチだけでボルト締結。 02 歯切盤（ホブ盤）の締結にも活躍 歯切盤（ホブ盤）のカッターや部材の押さえにも活躍。 大きな力で仮押さえができます。またボルト周りが 狭く従来の工具が入らないボルト締めも可能。 03 グリス内蔵式 六角棒レンチでミニピストンをねじ込んでいくと、内 部のグリスが圧縮され、ピストンリングを押し出して ボルトを締付けます。 04 最大軸力 254kN 最大軸力はトルク20Nm入力時に発揮します。 六角棒レンチの差し込み作動口は、上面と側面 タイプから選べます。 裏面ピストンリング ピストンリング側を座面への設置面にセット 油圧ナット　六角棒 差込口：側面タイプ 六角棒のみでボルト締結。動力源は不要！　 油圧ナット 六角棒レンチ型の仕組み ピストン ストローク ① 締付け前。ボルトに油圧ナットをセットします。 ② 六角棒レンチでミニピストンをねじ込んでいく と「ピストンリング」が出てきて、座面を反力に してボルトを引張り締結します。

電源も油圧ホースも不要、お手軽ボルト締結 ボ 油圧ナット 六角棒レンチ型　六角棒差込口：上面タイプ ル ト テ ン 外径 OD シ ョ グリス充填口 ボルト径 六角棒レンチ差込口 ナ ー 六角棒レンチ 差込み作動口 本体 高さ H シール 油 ピストンリング 圧 ナ Smax D1 ッ ト D2 型番 最大ボルト径 最大軸力 外径 OD ピストン径 mm 高さ H 最大ストローク mm kN mm D1 D2 mm mm AMK-7.201 M16 24 44 22 28 42 2 高 AMK-7.202 M20 38 48 26 34 48 2 圧 油 AMK-7.203 M24 45 56 32 40 48 2 圧 ポ AMK-7.204 M30 60 64 38 46 48 2 ン プ AMK-7.205 M36 60 70 44 52 48 2 AMK-7.206 M42 95 80 50 62 56 2 AMK-7.207 M50 112 90 60 72 60 2 AMK-7.208 M68 123 110 82 92 62 2 AMK-7.209 M78 160 120 88 100 70 2 AMK-7.210 M100 166 148 110 125 80 2 油圧ナット 六角棒レンチ型　六角棒差込口：側面タイプ 型番 最大ボルト径 最大軸力 外径 OD ピストン径 mm 高さ H 最大ストローク mm kN mm D1 D2 mm mm AMK-6.204 M30 60 75 44 52 30 2 AMK-6.206 M42 84 92 55 65 35 2 AMK-6.207 M52 132 112 72 84 36 2 AMK-6.208 M68 123 118 82 92 37 2 AMK-6.209 M80 148 134 100 110 38 2 AMK-6.210 M100 166 167 110 125 45 2 AMK-6.211 M120 152 188 135 150 45 2 AMK-6.212 M140 233 212 155 175 48 2 ○ 上記以外のボルトサイズ～M240まで対応、左ネジ用や特注仕様の製造も可能です。 ○ ボルトの有効締め付け部長さ（被締付物の厚さ）が、「 10mm程度の極端に短いボルト」でも締結できます。 ○ 製品の最高使用温度は100℃までとなります。 ○ 最大軸力は六角棒レンチでトルク20Nm入力時になります。

ボルトの周辺寸法について S D2 R D1×p ボルト間ピッチ P2 ナット上面からのボルトの突き出し（L部）が ボルト径以上の長さが必要です。 P.C.D O.C.D 使用条件確認のため下記寸法をご連絡ください。 会社名 使用機器 ボルト径 D1 （mm） フランジ厚さ T1 （mm） ねじピッチ p （mm） 有効締付部長さ T2 （mm） ボルト間ピッチ P2 （mm） 壁までの長さ S （mm） ナット高さ W （mm） フランジ角部 R （mm） 突き出し長さ L （mm） ナット対辺 AF （mm） 上面高さ H （mm） ワッシャ外径 D2 （mm） 要求軸力　　 （kN） / 又はトルク 　　　（Nm） ワッシャ厚み t （mm） ピッチ円直径 PCD ボルト本数 フランジ外径 OCD 周囲温度 （℃） 現状の問題点 お問い合わせ窓口 0120-500-207 bolt-engineer.net 製品のご購入、レンタルは 株式会社 日本プララド www.bolt-engineer.net E-Mail : info@bolt-engineer.net 本　　社 〒651-2404 兵庫県神戸市西区岩岡町古郷 255 -6 TEL 078 -967 -3556　 FAX 078 -967 -3567 関東支社 〒230-0062 神奈川県横浜市鶴見区豊岡町 26 -10 TEL 045 -570 -5333　 FAX 045 -585 -5656 全国拠点 札幌、仙台、埼玉、横浜、大阪、神戸、愛媛、北九州 2023.11 T2 t W L T1 H AF
