超高圧油圧ポンプ・高圧油圧ホース100MPa～300MPa用

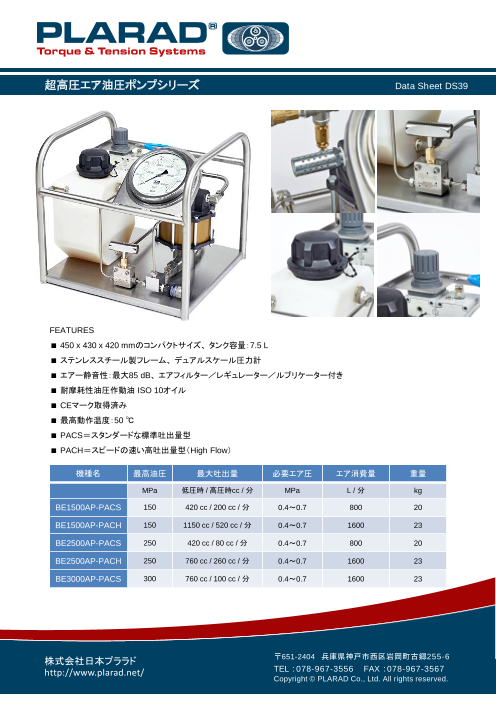

超高圧エア油圧ポンプシリーズ Data Sheet DS39 FEATURES  450 x 430 x 420 mmのコンパクトサイズ、 タンク容量：7.5 L  ステンレススチール製フレーム、 デュアルスケール圧力計  エアー静音性：最大85 dB、 エアフィルター／レギュレーター／ルブリケーター付き 耐摩耗性油圧作動油 ISO 10オイル  CEマーク取得済み 最高動作温度：50 ℃  PACS＝スタンダードな標準吐出量型  PACH＝スピードの速い高吐出量型（High Flow） 機種名 最高油圧 最大吐出量 必要エア圧 エア消費量 重量 MPa 低圧時 /高圧時cc / 分 MPa L / 分 kg BE1500AP-PACS 150 420 cc / 200 cc / 分 0.4～0.7 800 20 BE1500AP-PACH 150 1150 cc / 520 cc / 分 0.4～0.7 1600 23 BE2500AP-PACS 250 420 cc / 80 cc / 分 0.4～0.7 800 20 BE2500AP-PACH 250 760 cc / 260 cc / 分 0.4～0.7 1600 23 BE3000AP-PACS 300 760 cc / 100 cc / 分 0.4～0.7 1600 23 〒651-2404 兵庫県神戸市西区岩岡町古郷255-6 株式会社日本プララド http://www.plarad.net/ TEL ：078-967-3556 FAX ：078-967-3567 Copyright © PLARAD Co., Ltd. All rights reserved.

超高圧油圧ハンドポンプ 100～250MPa Data Sheet DS1615 This hand pump can be used with all PLARAD tooling and equipment. The pump has both high and low pressure pistons and is supplied complete with, a 110 mm diameter pressure gauge, pressure release valve, internal pressure safety relief valve, a 2.4 litre oil reservoir and a self sealing quick connect coupling. Hand pumps should only be used with one or two tensioning tools. When simultaneous operation of several tools is being considered PLARAD recommends the use of an air driven pump. 機種名 BE-1000HP BE-1600HP BE-2500HP 最高油圧 100 MPa 160 MPa 250 MPa 20cc / stroke 低圧 20cc / stroke 低圧 20cc / stroke 低圧 吐出量 1cc / stroke高圧 1cc / stroke高圧 0.8cc / stroke高圧 寸法mm 全長620 x 幅130 x 高さ170 全長620 x 幅130 x 高さ170 全長620 x 幅130 x 高さ170 圧力ゲージ 110 mm 110 mm 110 mm 重量 10.1 kg 10.1 kg 11 kg タンク容量 1.0 L 油圧作動油 ISO10 2.4 L 油圧作動油 ISO10 2.4 L 油圧作動油 ISO10 ハンドル 230 N （23.4kgf） 370 N （37.7kgf） 420 N （42.8kgf） 操作力 ・ ボルトテンショナーを2台連結して使用する場合はエアーポンプが推奨です。 ・ 大容量 2.4 L アルミ製オイルタンク ・ 大型 110mm 圧力ゲージ内蔵 ・ 最高油圧 280MPa仕様モデルまであります。 〒651-2404 兵庫県神戸市西区岩岡町古郷255-6 株式会社日本プララド http://www.plarad.net/ TEL ：078-967-3556 FAX ：078-967-3567 Copyright © PLARAD Co., Ltd. All rights reserved.

超高圧油圧ホース 100～300MPa Data Sheet DS25 All PLARAD tooling and equipment is colour coded to indicate the maximum working pressure. カラー 最高使用油圧 Black/ Blue /Green 100 MPa Blue 180 MPa Red 250 MPa タイプ 最高使用圧力 最低破壊圧力 内径×外径 最小曲げ半径 100MPaホース 100 MPa 320 MPa 6.3×13.3mm 80mm 180MPaホース 180 MPa 450 MPa 4.7×11.5mm 130mm 250MPaホース 250 MPa 625 MPa 4.7×13.0mm 175mm 300MPaホース 300 MPa 700 MPa 3.9×11.5mm 140mm FEATURES ・100/180MPaホース構造：補強層 高張力 スチールワイヤー4層 ・250MPaホース構造：補強層 高張力 スチールワイヤー6層 ・ 100MPa内管：ポリアミド（PA） 、外被：ポリウレタン（PUR） ・ 180MPa以上内管：ポリアセタール（POM）、外被：ポリアミド（PA） ・使用温度範囲： －40℃～＋ 80℃ ・Clear PVC sleeve for added protection. オプション： 高圧油圧ホースの安全2重プロテクトカバー 透明PVC（ポリ塩化ビニール）保護カバー付き。 仕様カラーは予告なく変更になる場合がございます。 ご了承下さい 〒651-2404 兵庫県神戸市西区岩岡町古郷255-6 株式会社日本プララド http://www.plarad.net/ TEL ：078-967-3556 FAX ：078-967-3567 Copyright © PLARAD Co., Ltd. All rights reserved.

超高圧油圧カプラ、ニップル 100～300MPa Data Sheet DS 567 100MPa 150MPa 300MPa 【 メスカプラ 】 【 ニップル 】 D D ねじ径サイズ めねじ L L ねじ径 全長 L 直径 D 六角対辺 重さ 最高使用圧力 最低破壊圧力 種類 サイズ (mm) (mm) (mm) ( g ) メスカプラ G 1/4″ 61.3 28 24 170 100MPa 260MPa ニップル G 1/4″ 38 25.4 22 60 メスカプラ G 1/4″ 61.3 28 24 165 150MPa 300MPa ニップル G 1/4″ 38 25.4 22 60 メスカプラ G 1/4″ 64.3 30 24 210 200MPa 400MPa ニップル G 1/4″ 38 25.4 22 60 メスカプラ M16×1.5 64 30 22 210 250MPa 600MPa 300MPa ニップル M16×1.5 55.3 25 22 125 ・ 取付け部のねじ径サイズ： めねじ G 1/4″ （旧JIS規格 PF 1/4″） ・ カプラ材質： 熱処理スチール（メッキ処理） ・使用温度範囲： - 30℃～ + 100℃ ・ 取付けトルク： 40～50Nm 〒651-2404 兵庫県神戸市西区岩岡町古郷255-6 株式会社日本プララド http://www.plarad.net/ TEL ：078-967-3556 FAX ：078-967-3567 Copyright © PLARAD Co., Ltd. All rights reserved.
