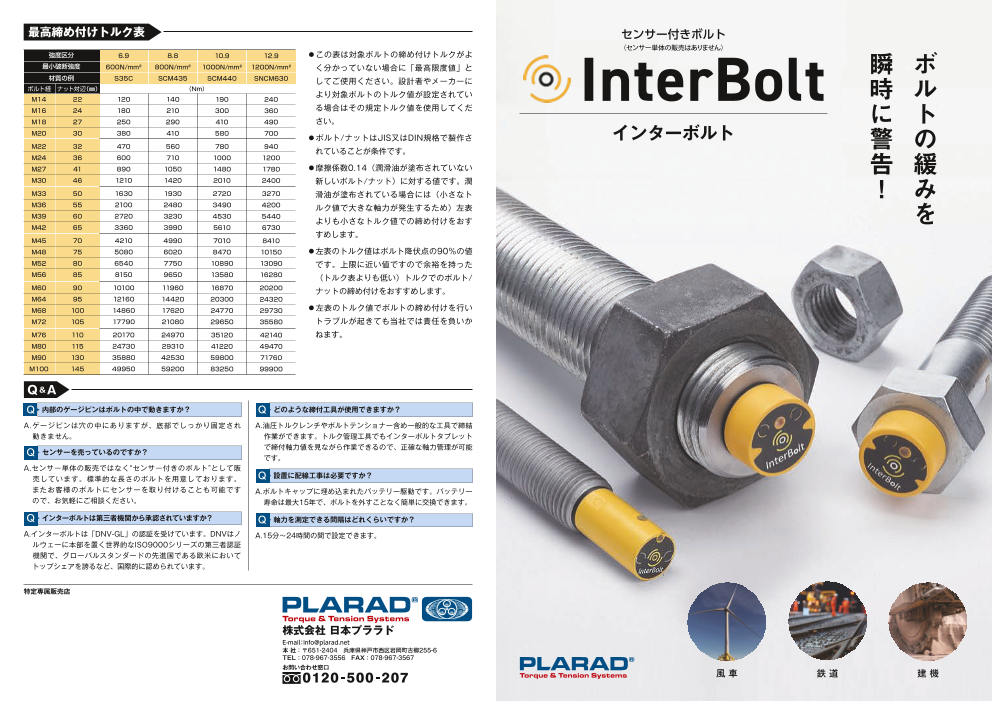

最高締め付けトルク表 センサー付きボルト
（センサー単体の販売はありません）
強度区分 6.9 8.8 10.9 12.9 ●この表は対象ボルトの締め付けトルクがよ
最小破断強度 600N/mm² 800N/mm² 1000N/mm² 1200N/mm² く分かっていない場合に「最高限度値」と
してご使用ください。設計者やメーカーに
より対象ボルトのトルク値が設定されてい InterBolt 瞬ボ
材質の例 S35C SCM435 SCM440 SNCM630
ボルト経 ナット対辺（㎜） （Nm）
M14 22 120 140 190 240 時ル
M16 24 180 210 300 360 る場合はその規定トルク値を使用してくだ
M18 27 250 290 410 490 さい。 にト
M20 30 380 410 580 700 ●ボルト/ナットはJIS又はDIN規格で製作さ インターボルト
M22 32 470 560 780 940 れていることが条件です。 警の
M24 36 600 710 1000 1200
M27 41 890 1050 1480 1780 ●摩擦係数0.14（潤滑油が塗布されていない 告緩
M30 46 1210 1420 2010 2400 新しいボルト/ナット）に対する値です。潤
M33 50 1630 1930 2720 3270 滑油が塗布されている場合には（小さなト ！み
M36 55 2100 2480 3490 4200 ルク値で大きな軸力が発生するため）左表
M39 60 2720 3230 4530 5440 よりも小さなトルク値での締め付けをおす を
M42 65 3360 3990 5610 6730
すめします。
M45 70 4210 4990 7010 8410
M48 75 5080 6020 8470 10150 ●左表のトルク値はボルト降伏点の90％の値
M52 80 6540 7750 10890 13090 です。上限に近い値ですので余裕を持った
M56 85 8150 9650 13580 16280 （トルク表よりも低い）トルクでのボルト/
M60 90 10100 11960 16870 20200 ナットの締め付けをおすすめします。
M64 95 12160 14420 20300 24320
M68 100 14860 17620 24770 29730 ●左表のトルク値でボルトの締め付けを行い
M72 105 17790 21080 29650 35580 トラブルが起きても当社では責任を負いか
M76 110 20170 24970 35120 42140 ねます。
M80 115 24730 29310 41220 49470
M90 130 35880 42530 59800 71760
M100 145 49950 59200 83250 99900
Q&A
Q 内部のゲージピンはボルトの中で動きますか？ Q どのような締付工具が使用できますか？
A.ゲージピンは穴の中にありますが、底部でしっかり固定され A.油圧トルクレンチやボルトテンショナー含め一般的な工具で締結
動きません。 作業ができます。トルク管理工具でもインターボルトタブレット
Q センサーを売っているのですか？ で締付軸力値を見ながら作業できるので、正確な軸力管理が可能
です。
A.センサー単体の販売ではなく“センサー付きのボルト”として販
売しています。標準的な長さのボルトを用意しております。 Q 設置に配線工事は必要ですか？
またお客様のボルトにセンサーを取り付けることも可能です A.ボルトキャップに埋め込まれたバッテリー駆動です。バッテリー
ので、お気軽にご相談ください。 寿命は最大15年で、ボルトを外すことなく簡単に交換できます。
Q インターボルトは第三者機関から承認されていますか？ Q 軸力を測定できる間隔はどれくらいですか？
A.インターボルトは「DNV-GL」の認証を受けています。DNVはノ A.15分～24時間の間で設定できます。
ルウェーに本部を置く世界的なISO9000シリーズの第三者認証
機関で、グローバルスタンダードの先進国である欧米において
トップシェアを誇るなど、国際的に認められています。
特定専属販売店
株式会社 日本プララド
E-mail:info@plarad.net
本 社：〒651-2404 兵庫県神戸市西区岩岡町古郷255-6
TEL：078-967-3556 FAX：078-967-3567
お問い合わせ窓口
風 車 鉄 道 建 機
InterBolt ボルト軸力を遠隔監視！現場での定期点検が不要！
ボルトを正確な軸力で締め付けているか？締めたボルトが緩んでいないか？
これまでボルト軸力を測定するには風車、鉄塔、橋梁などアクセスが困難な場所でも技術者が赴き、
インターボルト 有線の軸力計を使用して手作業で測定するため、危険な高所作業や人為的な測定ミスがありました。
インターボルトなら、いつでもどこでもボルトの軸力変化を把握でき、プラントの遠隔監視や予防保全が可能になります。
リモート リモート監視で現場での定期点検が不要
で ボルト軸力はGateway（専用受信機）を通じてクラウドへ自動送信さ
れ、365日24時間どこでも知ることができます。また、設定軸力範囲を
Cloud App 超えるとメンテナンスチームへ通知。稼働設備の故障を防ぎ、迅速な
プラント予防保全が行えます。さらに、設置時からの軸力推移が保存
されるので、ボルト寿命の把握も可能です。
ネットワーク上に
測定軸力データを保管
Cellular Gatewayが 遠隔地や高所での点検作業が軽減
クラウドへ
Ethemet 自動送信 【導入事例】
●風車 ●フランジボルト
Wifi ●鉄塔 ●掘削現場
締結中にリアルタイムでボルト軸力を測定 ●橋梁
●鉄道レール
インターボルトはボルト頭に埋め込まれた高精度の軸力センサーがボルト軸
力値をリアルタイムに測定。専用タブレットに1kN単位で表示するので、正確 など
な締結作業が可能です。
InterBolt の原理
通信キャップ ボルトを締め付けると全長Ｌが伸
軸力センサー
現場で びます。ゲージピンは内部でフ
ボルト伸び リーなのでボルトが伸びてもピン
ゲージピン の長さ（=ℓ）は変わりません。
センサー（緑色）でピンとの隙間
測定軸力をボルト頭の の変化を測ればボルトのℓ部分
黄色キャップ内にある の伸び量が分かり、それを頭部
送信機から電波で発信 Gateway
専用タブレット （=LoRa システム） ボルトから１km以内に （黄色）内のICチップで軸力に
設置された 変換し、キャップ内の発信機から
LoRa Gatewa（y 専用受信機）で受信
LoRa 送信します。
仕 様
軸力精度 標準±5％
（オプション）キャリブレーション実施±3％
LEDランプでボルトの軸力状態をお知らせ 対応ボルトサイズ M20～M100
対応ボルト強度区分 4.6～12.9
対応ボルト材質 SS、SC、SCM、SUSなど
インターボルトキャップに磁石 ●赤に点滅………ボルトの軸力が低下している 使用温度 -40～85℃
防塵・防水機能 IP68
を近づけると、ボルトの軸力状 ●緑に点滅………ボルトの軸力は規定範囲内 衝撃保護等級 IK07
態をLEDの色で表示するので ●赤／緑に点滅…ボルトの軸力が高くなっている 塩水噴霧試験 噴霧2,000時間
ボルトが正確に締め付けられ バッテリー寿命 最大15年
●赤に点灯………ボルトの軸力が過大になっている LoRa無線通信距離 最大1km：インターボルトからGateway（専用受信機）までの距離
たことを一目で確認できます。
有線の軸力計や重い工具は必 クラウド通信距離 ネット環境があれば距離に制限なし
どこからでもボルト軸力の監視可能
要ありません。
