エアートルクレンチDP2 全14機種・日本プララド

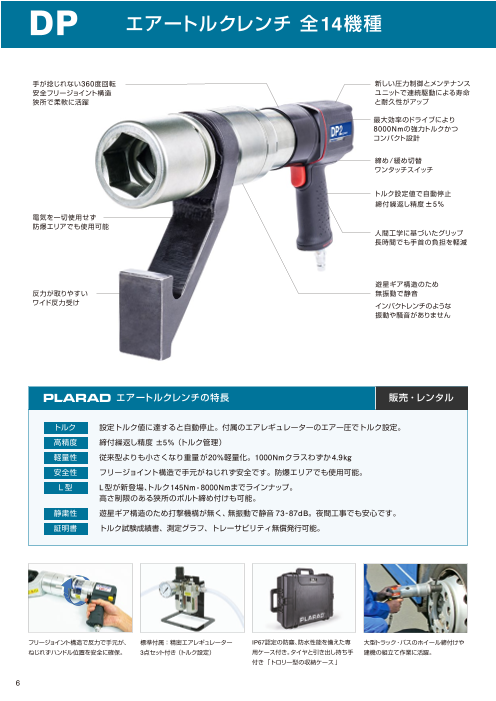

DP エアートルクレンチ 全14機種 手が捻じれない360度回転 新しい圧力制御とメンテナンス 安全フリージョイント構造 ユニットで連続駆動による寿命 狭所で柔軟に活躍 と耐久性がアップ 最大効率のドライブにより 8000Nmの強力トルクかつ コンパクト設計 締め/緩め切替 ワンタッチスイッチ トルク設定値で自動停止 締付繰返し精度 ± 5% 電気を一切使用せず 防爆エリアでも使用可能 人間工学に基づいたグリップ 長時間でも手首の負担を軽減 遊星ギア構造のため 反力が取りやすい 無振動で静音 ワイド反力受け インパクトレンチのような 振動や騒音がありません エアートルクレンチの特長 販売・レンタル トルク 設定トルク値に達すると自動停止。付属のエアレギュレーターのエアー圧でトルク設定。 高精度 締付繰返し精度 ±5％（ トルク管理） 軽量性 従来型よりも小さくなり重量が20％軽量化。1000Nmクラスわずか4.9kg 安全性 フリージョイント構造で手元がねじれず安全です。防爆エリアでも使用可能。 L型 L型が新登場、トルク145Nm - 8000Nmまでラインナップ。 高さ制限のある狭所のボルト締め付けも可能。 静粛性 遊星ギア構造のため打撃機構が無く、無振動で静音 73 -87dB。夜間工事でも安心です。 証明書 トルク試験成績書、測定グラフ、トレーサビリティ無償発行可能。 フリージョイント構造で反力で手元が、 標準付属： 精密エアレギュレーター IP67認定の防塵、防水性能を備えた専 大型トラック・バスのホイール締付けや ねじれずハンドル位置を安全に確保。 3点セット付き（ トルク設定） 用ケース付き。タイヤと引き出し持ち手 建機の組立て作業に活躍。 付き「トロリー型の収納ケース」 6

4800Nm、8000NmとL型が誕生 A A （ L型 ） E F C DP2 D C DP2 181 E H 181 D J K F K J H ス 出力トルク 毎分回転数 寸法（ mm ） トレート 機種名 出力軸 重量 （ N・m ） （ rpm ） A C D E F H J K （mm） （kg） DP2 - 05STA 145‐ 500 26.7 290 72 68.5 145 60.5 150 90 80 19.0口 4.7 DP2 - 10STA 270‐ 1000 11.9 306 72 68.5 145 60.5 150 90 80 19.0口 4.9 DP2 - 20STA 500‐ 2000 5.4 330 72 80 140 61.5 150 90 100 25.4口 6.0 DP2 - 30STA 600‐ 3000 3.4 346 72 80 140 61.5 190 90 100 25.4口 6.6 DP2 - 36STA 750‐ 3600 3.1 346 72 80 140 61.5 190 90 100 25.4口 6.6 DP2 - 48STA 1200‐ 4800 2.2 378 72 86 168 83.5 210 90 130 38.1口 8.6 DP2 - 80STA 2200‐ 8000 1.1 446 72 101 212 106 250 140 165 38.1口 12.7 L型 機種名 出力トルク 毎分回転数 寸法（ mm ） 出力軸 重量 （ N・m ） （ rpm ） A C D E F H J K （mm） （kg） DP2 - 05STA- L 145‐ 500 26.7 186 72 68.5 237 60.5 150 90 80 19.0口 5.7 DP2 - 10STA- L 270‐ 1000 11.9 186 72 68.5 253 60.5 150 90 80 19.0口 5.9 DP2 - 20STA- L 520‐ 2000 5.4 186 72 80 277 61.5 150 90 100 25.4口 7.0 DP2 - 30STA- L 620‐ 3000 3.4 186 72 80 292 61.5 190 90 100 25.4口 7.6 DP2 - 36STA- L 760‐ 3600 3.1 186 72 80 292 61.5 190 90 100 25.4口 7.6 DP2 - 48STA- L 1200‐ 4800 2.2 186 72 86 324 83.5 210 90 130 38.1口 10.5 DP2 - 80STA- L 2200‐ 8000 1.1 186 72 101 392 106 250 140 165 38.1口 13.7 ○ 新型エアートルクレンチは、従来機よりも重量が 20％軽量化！ ○ エアー圧 ： 0.6MPa（6bar）、 エアー流量 ： 600L /分以上が必要です。 ○ 化学プラントなど防爆エリアで活躍するエアー型。 オプション： オフセットギア STX オプション： オフセットギア ST 2 オプション： STトルクメーター エアのL型タイプ 7機種。高さ制限の プレート熱交換器のボルト締め用： プレート熱交換器や長い突き出しボルト ３機種 測定範囲： 110Nm～5500Nm ある狭い箇所でも活躍 ～8000Nm 最大トルク ～6500Nm に活躍： 最大トルク ～3600Nm 1Nm単位で締付トルクを高精度測定。 7

STトルクメーター TC-1 トルク検定・校正サービス 油圧トルクレンチ SC型 油圧トルクレンチ VS型 ３機種：19口、25.4口、38.1口用、 お持ちの電動レンチ、エアレンチのトルク ソケット交換型 ： 全18機種。 センターホール型 ： 全174機種。 測定範囲： 110Nm～5500Nm 校正を承ります。最大5万Nmまで測定。 50Ｎｍ～65,000Ｎｍ。±3％トルク管理 80Ｎｍ～45,000Ｎｍ。±3％トルク管理 1Nm単位で締付トルクを高精度測定。 お問い合わせ窓口 0120-500-207 最新情報 www.plarad.net プララド製品の販売、レンタル・修理・校正を承ります。 電動トルクレンチ レンタル価格 株式会社 日本プララド E-Mail : info@plarad.net 本　　社 〒651-2404 兵庫県神戸市西区岩岡町古郷 255 -6 TEL 078 -967 -3556　 FAX 078 -967 -3567 関東支社 〒230-0062 神奈川県横浜市鶴見区豊岡町 26 -10 TEL 045 -570 -5333　 FAX 045 -585 -5656 全国拠点 札幌、仙台、埼玉、横浜、神戸、愛媛、北九州 2024.05
