トルク値を簡単かつ安全に設定できます。
当社のトルクレンチは精度を追求した信頼性の高い使いやすい手動トルクレンチです。精度と一貫性が最優先される場面に最適です。レーザー刻印されたトルク目盛りは設定トルクに達すると機械的な「カチッ」という音が鳴るので、締め付け過ぎのリスクを軽減し、安定した作業結果を保証します。自信を持ってボルト締結作業したい時にこのトルクレンチはあなたの工具箱に加えておくべき貴重なアイテムです。
このカタログについて
| ドキュメント名 | ラチェット式トルクレンチ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 433.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ハイトーク/HYTORC ユネックス合同会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

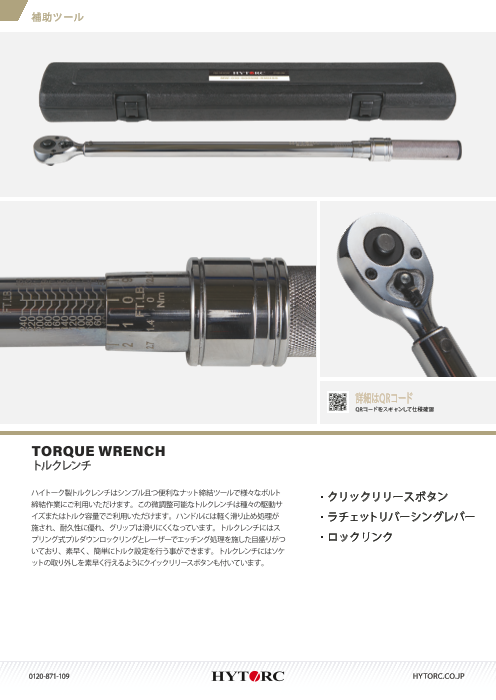

Page1
補助ツール
詳細はQRコード
QRコードをスキャンして仕様確認
TORQUE WRENCH
トルクレンチ
ハイトーク製トルクレンチはシンプル且つ便利なナット締結ツールで様々なボルト
締結作業にご利用いただけます。この微調整可能なトルクレンチは種々の駆動サ クリックリリースボタン
イズまたはトルク容量でご利用いただけます。ハンドルには軽く滑り止め処理が ラチェットリバーシングレバー
施され、耐久性に優れ、グリップは滑りにくくなっています。トルクレンチにはス
プリング式プルダウンロックリングとレーザーでエッチング処理を施した目盛りがつ ロックリンク
いており、素早く、簡単にトルク設定を行う事ができます。トルクレンチにはソケ
ットの取り外しを素早く行えるようにクイックリリースボタンも付いています。
0120-871-109 HYTORC.CO.JP
Page2
詳細寸法
A
B D
C
精度
フルスケールの20%～100%ではCW±4%、CCW±6%
HYTORCのトルクレンチはASME B107.300-2010とISO 17025:2017に準拠して精度仕様を満たすように校正されています。
CWとは時計回り(右)、 CCWとは反時計回り(左)です。
DUAL SCALE MODELS - インチ法とメートル法両方のトルクスケール
型式 駆動軸 A B C D 重量
トルク範囲 目盛り
IMPERIAL in. lb
30-250 in-lbs. 1
150-1,000 in-lbs. 5
10-100 ft-lbs. 0.5
20-150 ft-lbs. 1
30-250 ft-lbs. 1
50-400 ft-lbs. 5
100-600 ft-lbs. 5
200-1,000 ft-lbs. 5
METRIC IN. MM KG トルク範囲 目盛り
3/8 286 27 24 27 0.4 4.0-27.7 Nm .12
3/8 406 36 30 36 1.1 19.8-110.2 Nm .6
3/8 406 36 30 36 1.2 16.9-132.2 Nm .7
1/2 483 43 36 36 1.4 34-197 Nm 1.4
1/2 620 43 36 36 1.4 47-332 Nm 1.4
3/4 870 64 53 36 4.7 85-525 Nm 3.4
3/4 1067 64 51 29 5.4 169-779 Nm 6.8
1 1778 76 76 38 11.4 305-1322 Nm 6.8
METRIC SCALE MODELS - メトリックのみのトルクスケール
型式 駆動軸 A B C D 重量
メトリック トルク範囲 目盛り
IN. mm kg
3/8 413 47 38 35 1.1 10-60 Nm 0.5
3/8 413 47 38 35 1.1 20-100 Nm 0.5
1/2 503 47 38 35 1.5 40-200 Nm 2
1/2 625 47 39 35 1.5 60-340 Nm 2
3/4 1051 61 58 35 5.4 150-800 Nm 5
※当カタログの仕様は改良のため予告なく変更する事がありますのでご了承ください。
保証について
HYTORCのトルクレンチには1年間の保証が付いています。この保証はメーカーの欠陥および製造上の欠陥を対象とします。
製品の誤用、乱用、通常の損耗は除きます。
