ハイトークワッシャーはボルト締結につきまとう不確定要素を徹底的に排除しボルト作業を根底から変えました
ボルトの締めと緩めにはさまざまな方法があります。ハイトークワッシャーは安全性の問題や煩雑な手順などボルト締結作業につきまとう不確定要素を徹底的に排除しボルト作業を根底から変えました。ハイトークワッシャーはM16～M129という豊富なサイズ展開でボルト作業の安全性、スピード、精度をシンプルかつ経済的に向上させます。興味がある方はデモンストレーションを無償で対応が可能ですのでお気軽にご相談ください。
関連メディア
このカタログについて
| ドキュメント名 | 反力アームが不要になる画期的ボルト締結法 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 559Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ハイトーク/HYTORC ユネックス合同会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

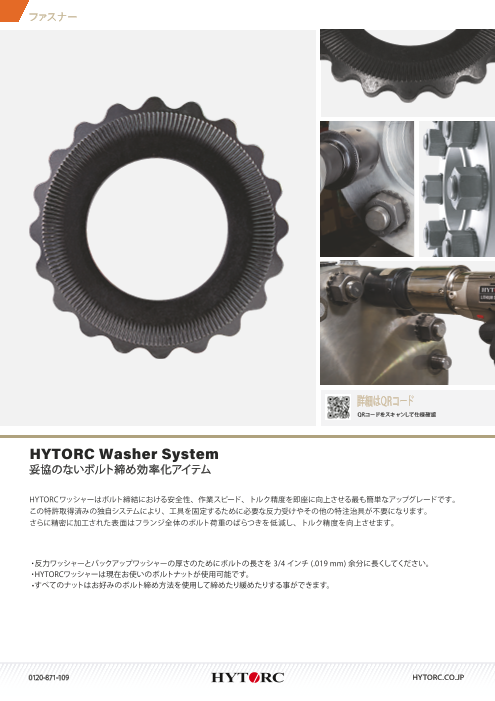

Page1
ファスナー
詳細はQRコード
QRコードをスキャンして仕様確認
HYTORC Washer System
妥協のないボルト締め効率化アイテム
HYTORCワッシャーはボルト締結における安全性、作業スピード、トルク精度を即座に向上させる最も簡単なアップグレードです。
この特許取得済みの独自システムにより、工具を固定するために必要な反力受けやその他の特注治具が不要になります。
さらに精密に加工された表面はフランジ全体のボルト荷重のばらつきを低減し、トルク精度を向上させます。
・反力ワッシャーとバックアップワッシャーの厚さのためにボルトの長さを 3/4 インチ (.019 mm) 余分に長くしてください。
・HYTORCワッシャーは現在お使いのボルトナットが使用可能です。
•すべてのナットはお好みのボルト締め方法を使用して締めたり緩めたりする事ができます。
0120-871-109 HYTORC.CO.JP
Page2
システム比較
バックアップレンチで使用するトルクレンチ ダブルソケットドライブ ハイトークワッシャー使用
トルクレンチとバックアップレンチは HYTORC ワッシャーが表面をグリップ
1 2 同じ方向に回転します。 4 し、バックアップ ワッシャーがボルトを
所定の位置に保ち、表面と直角に保ちます。
1) 反力受け
2) トルクレンチ
3) バックアップレンチ 4) トルクレンチ
トルクレンチの角度と回転方向が 5 5) ダブルソケットドライブ
正しくない。 反力ワッシャー
バックアップレンチの角度と回転 バックアップワッシャー
方向が正しくない。 トルクレンチの回転方向
降伏ボルト中心軸
ダブルソケットドライブの
回転方向
妥協のないボルト中 心軸
3
不必要な作業条件 最適な作業条件
ピンチの危険と人員の増加、有害な 挟まれる危険性がない、直感的な操
側面荷重、曲げ力、ナットとボルト 作、少ない人員、有害な側面荷重や
の寿命の短縮。 曲げ力がない、ナットやボルトを
再利用できる。
不必要な労働条件 フランジ保護
ナットやボルトを締めたり緩めたりを繰 HYTORCワッシャーはフランジ表面
り返すと、フランジ面の摩耗や損傷 を保護し、高価なフランジ再表面処
（再加工）が長くなります。 理プロセスの必要性を排除します。
フランジの寿命が延びます。
HYTORCはこのドキュメントのすべてのコンテンツ、著作権、商標、および特許を所有しています。©2023HYTORC。このドキュメントからのいかなる無断使用および資料の配布も固く禁じられています。
ユネックス合同会社： 連絡先： オンライン：
東京都大田区平和島6-1-1 0120-871-109 hytorc.co.jp
物流ビルB棟4階BE4-S(B) sales@hytorc.co.jp
09272023-PR-CS-HYWASHER
