油圧トルクレンチSTEALTHはスリムに設計されているので他のツールが入らないところにも入れることが可能です。また他の油圧トルクレンチとは比較にならないほどのスピードとパワーを提供します。
産業用ボルト締め作業の安全性と最高レベルにするためにハイトークは手を可能な限り使わなくてすむハンズフリーの操作作業を推奨しております。STEALTHのロックオンアダプタはハンズフリーが可能です。当社製品にご興味がある方は無料にて当社製品をご試用いただけますのでお気軽にご相談ください。
また、油圧トルクレンチは反力をどう取るかが重要です。誤った反力のとり方をしていると工具が壊れてしまったり、思わぬ怪我を招く事もあります。反力の提案も対応できますのでお気軽にお問い合わせください。
関連メディア
このカタログについて
| ドキュメント名 | センターホール型では世界最先端の油圧トルクレンチ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | ハイトーク/HYTORC ユネックス合同会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

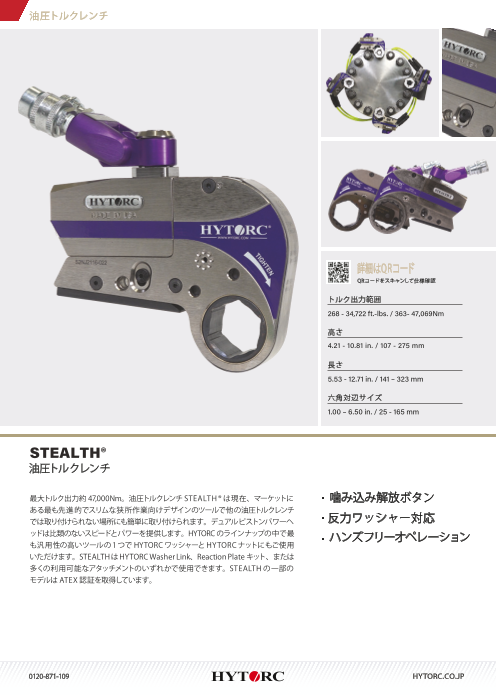

Page1
油圧トルクレンチ
詳細はQRコード
QRコードをスキャンして仕様確認
トルク出力範囲
268 - 34,722 ft.-lbs. / 363- 47,069Nm
高さ
4.21 - 10.81 in. / 107 - 275 mm
長さ
5.53 - 12.71 in. / 141 – 323 mm
六角対辺サイズ
1.00 – 6.50 in. / 25 - 165 mm
STEALTH ®
油圧トルクレンチ
最大トルク出力約47,000Nm。油圧トルクレンチSTEALTH ®は現在、マーケットに 噛み込み解放ボタン
ある最も先進的でスリムな狭所作業向けデザインのツールで他の油圧トルクレンチ
では取り付けられない場所にも簡単に取り付けられます。デュアルピストンパワーヘ 反力ワッシャー対応
ッドは比類のないスピードとパワーを提供します。HYTORCのラインナップの中で最
も汎用性の高いツールの1つでHYTORCワッシャーとHYTORCナットにもご使用 ハンズフリーオペレーション
いただけます。STEALTHはHYTORC Washer Link、Reaction Plateキット、または
多くの利用可能なアタッチメントのいずれかで使用できます。STEALTHの一部の
モデルはATEX認証を取得しています。
0120-871-109 HYTORC.CO.JP
Page2
油圧トルクレンチSTEALTH®
4 利用可能なアクセサリの概要
1. ツールリテーナー
2. 反力パッドアッセンブリー
3. ダウンスリーブ
4. 六角穴付きアダプター
3 5. スタッキングソケット
6. ボルトスルーアダプター
2 7. クイックカプラー
8. SNスタイルHYTORCナットリンク
9. アルコアーム
1
5 6
10. 反力ワッシャープレート
11. 反力ワッシャーSTEALTH一体型リンク
大口径ボルト
11
締結工具業界
9
8 7 最新狭所作業
向け油圧式
ボルト締結
10 システム
HYTORC反力ワッシャーと互換性 ハンズフリーオペレーション 人間工学に基づいたスリムなデザ イン 交換可能なリンク
油圧トルクレンチSTEALTH®の反力ワッシャープレートは 油圧トルクレンチSTEALTH®を使用すると完全にハンズフリーで 油圧トルクレンチSTEALTH®は通常のトルクレンチが入らないような狭い場所にも 油圧トルクレンチSTEALTH®は六角、12ポイン
ASTMF3394に従って製造されたHYTORC反力ワッシャーと ボルト締めを行うことができます。ツールリテーナーにより、 フィットするスリムなボディデザインを特徴とする油圧式ボルト締結工具です。 ト、HYTORCワッシャーとHYTORCナットのた
互換性があります。HYTORC反力ワッシャーは5/8インチか 比類のない手の安全性が可能になります。ツールリテーナーを コンパクトで人間工学に基づいたデザインで反力パッドと噛み込み解放ボタンを めの交換可能なラチェット
ら4インチ（M18からM100メトリック）まで対応します。 取り付ける事で作業時に手で工具を固定する 備えています。STEALTH®をひっくり返すだけで締めから緩めに変更できます。 リンクを持っています。
必要がなくなります。 ユニスイベルはツ
ールやホースの自
由な移動と位置決
めを可能にします。
50年以上にわたり世界中でより安全でより効率的なボルト締結作業を実現
Page3
詳細寸法
WASHER LINK STANDARD LINK
H
R
L
SLIM LINK
L
H
H
R
L
R
寸法: H = 高さ W1 = 標準品厚み W2 =ワッシャープレート装着時厚み W3 =スリムリンク厚み L =長さ R=半径
型式 H W1 W2 W3 L R パワーヘッド重量 トルク出力
IMPERIAL in. in. (最小) in. (最大) lbs. ft.-lbs. (最小) ft.-lbs. (最大)
268 1,869
1.22 581 4,020
1.45 1,153 7,984
2,024 14,255
3,125 21,875
4,727 3,4722
METRIC mm mm (最小) mm (最大) kg Nm (最小) Nm (最大)
363 2,534
31 788 5,450
37 1,563 10,823
2,744 19,324
4,237 29,654
6,409 47,069
※当カタログの仕様は改良のため予告なく変更する事がありますのでご了承下さい
※当カタログに記載の重量はパワーヘッドのみ重量です。カセットリンクの重量は含まれていませんのでご注意下さい。
