油圧トルクレンチAVANTIのトルク出力範囲はもっとも広範囲におよび最大モデルでは180,000Nm以上になります。
業界初の特許取得済み反力ドライブは他トルクレンチに見られる反力アームによる強力なねじれの問題を解消しました。また、油圧トルクレンチAVANTIはハイトークワッシャーとハイトークナットに対応しております。ハイトークワッシャーとハイトークナットを組み合わせることによってあらゆる作業において一層の安全性、スピード、正確さを実現可能です。世界中の数多くの皆様に愛されるAVANTIには次世代のボルティングソリューションとして業界内で圧倒的な信頼が寄せられております。
当社製品にご興味がある方は無料にて当社製品をご試用いただけますのでお気軽にご相談ください。また、油圧トルクレンチは反力をどう取るかが重要です。誤った反力のとり方をしていると工具が壊れてしまったり、思わぬ怪我を招く事もあります。反力の提案も対応できますのでお気軽にお問い合わせください。
関連メディア
このカタログについて
| ドキュメント名 | 次世代の油圧トルクレンチAVANTI |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 696.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ハイトーク/HYTORC ユネックス合同会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

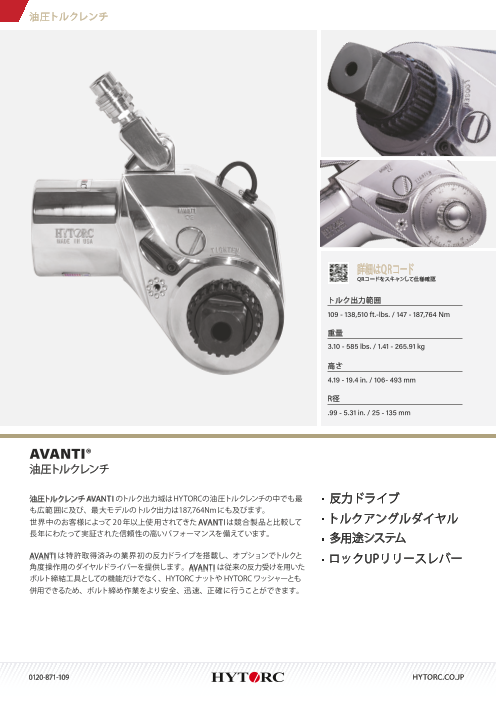

Page1
油圧トルクレンチ
詳細はQRコード
QRコードをスキャンして仕様確認
トルク出力範囲
109 - 138,510 ft.-lbs. / 147 - 187,764 Nm
重量
3.10 - 585 lbs. / 1.41 - 265.91 kg
高さ
4.19 - 19.4 in. / 106- 493 mm
R径
.99 - 5.31 in. / 25 - 135 mm
AVANTI®
油圧トルクレンチ
油圧トルクレンチAVANT I のトルク出力域はHYTORCの油圧トルクレンチの中でも最 反力ドライブ
も広範囲に及び、最大モデルのトルク出力は187,764Nmにも及びます。
世界中のお客様によって20年以上使用されてきたAVANTIは競合製品と比較して トルクアングルダイヤル
長年にわたって実証された信頼性の高いパフォーマンスを備えています。 多用途システム
AVANTI は特許取得済みの業界初の反力ドライブを搭載し、オプションでトルクと ロックUPリリースレバー
角度操作用のダイヤルドライバーを提供します。AVANTI は従来の反力受けを用いた
ボルト締結工具としての機能だけでなく、HYTORC ナットや HYTORC ワッシャーとも
併用できるため、ボルト締め作業をより安全、迅速、正確に行うことができます。
0120-871-109 HYTORC.CO.JP
Page2
詳細寸法
W L
H
R
寸法: H = 高さ W = 幅 L = 長さ R = 半径
型式 H W L R 四角駆動軸 重量 トルク
IMPERIAL in. lbs. ft-lbs (最小) ft-lbs (最大)
AVANTI - .7 4.19 1.79 4.14 0.99 3/4 3.10 109 767
AVANTI - 8 7.90 3.86 8.24 1.94 1-1/2 20.75 1,106 7,760
AVANTI - 20 10.22 5.07 10.94 2.60 2-1/2 47.70 2,754 17,890
AVANTI - 35 12.22 6.23 13.45 3.19 2-1/2 82.75 4,716 31,830
AVANTI - 50 13.90 7.04 15.54 3.95 2-1/2 127.70 6,925 46,126
AVANTI - 80 16.84 7.49 19.52 4.69 3-1/2 280.50 11,505 85,695
AVANTI - 130 19.40 8.50 22.73 5.31 3-1/2 585.00 18,649 138,510
METRIC mm in. kg Nm (最小) Nm (最大)
AVANTI - .7 106 45 105 25 3/4 1.41 147 1,040
AVANTI - 8 201 98 209 49 1-1/2 9.43 1,499 10,519
AVANTI - 20 260 129 278 66 2-1/2 21.68 3,597 24,252
AVANTI - 35 310 158 342 81 2-1/2 37.61 6,393 43,149
AVANTI - 50 353 179 395 100 2-1/2 58.05 9,388 62,528
AVANTI - 80 428 190 496 119 3-1/2 127.50 15,596 116,168
AVANTI - 130 493 216 577 135 3-1/2 265.91 25,281 187,764
当カタログの仕様は改良のため予告なく変更する事がありますのでご了承下さい
HYTORCはこのドキュメントのすべてのコンテンツ、著作権、商標、および特許を所有しています。©2023HYTORC。このドキュメントからのいかなる無断使用および資料の配布も固く禁じられています。
ユネックス合同会社： 連絡先： オンライン：
東京都大田区平和島6-1-1 0120-871-109 hytorc.co.jp
物流ビルB棟4階BE4-S(B) sales@hytorc.co.jp
06142023-PR-CS-AVANTI
