板バネから皿バネ構造になり従来型の欠点をクリア
◆稼働実績500台
◆<鉄骨切断>H鋼:500×200
◆常に新品同様の鋭切れ味。スウェーデン鋼製で耐久性は抜群。
◆詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
ドキュメント名 | ラブレードカッター/ズバットカッター |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 362.9Kb |
取り扱い企業 | ウエダ産業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

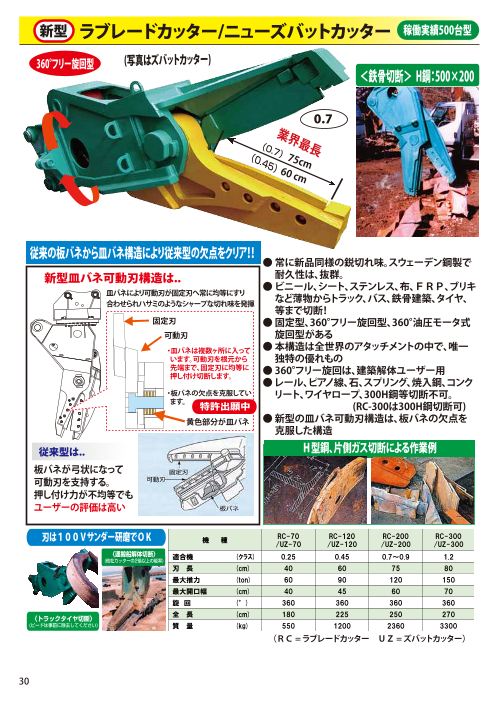

Page1
新型 ラブレードカッター/ニューズバットカッター 稼働実績500台型
360°フリー旋回型 (写真はズバットカッター)
0.7
75cm
60 cm
従来の板バネから皿バネ構造により従来型の欠点をクリア!!
● 常に新品同様の鋭切れ味。スウェーデン鋼製で
新型皿バネ可動刃構造は.. 耐久性は、抜群。
● ビニール、シート、ステンレス、布、FRP、ブリキ
皿バネにより可動刃が固定刃へ常に均等にすり
合わせられハサミのようなシャープな切れ味を発揮 など薄物からトラック、バス、鉄骨建築、タイヤ、
等まで切断!
固定刃 ● 固定型、360°フリー旋回型、360°油圧モータ式
可動刃 旋回型がある
・皿バネは複数ヶ所に入って ● 本構造は全世界のアタッチメントの中で、唯一
います。可動刃を根元から 独特の優れもの
先端まで、固定刃に均等に
押し付け切断します。 ● 360°フリー旋回は、建築解体ユーザー用
● レール、ピアノ線、石、スプリング、焼入鋼、コンク
・板バネの欠点を克服してい リート、ワイヤロープ、300H鋼等切断不可。
ます。 特許出願中 (RC-300は300H鋼切断可)
黄色部分が皿バネ ● 新型の皿バネ可動刃構造は、板バネの欠点を
克服した構造
従来型は.. H型鋼、片側ガス切断による作業例
板バネが弓状になって
可動刃を支持する。
押し付け力が不均等でも
ユーザーの評価は高い
刃は100Vサンダー研磨でOK RC-70 RC-120 RC-200 RC-300
機 種
/UZ-70 /UZ-120 /UZ-200 /UZ-300
適合機 (クラス) 0.25 0.45 0.7~0.9 1.2
刃 長 (cm) 40 60 75 80
最大推力 (ton) 60 90 120 150
最大開口幅 (cm) 40 45 60 70
旋 回 (°) 360 360 360 360
全 長 (cm) 180 225 250 270
質 量 (kg) 550 1200 2360 3300
(RC = ラブレードカッター UZ = ズバットカッター)
