等速ジョイントシャフト t70xシリーズ

製品カタログ

tectos社製 t70xシリーズは、等速ジョイントを備えたシャフトの製品グループで、特に特定用途向けに最適化されています。

●機能
等速ジョイントはドライブトレインに高回転数またはトルク変動をかけずに長手方向、角度及び軸芯変位に対応します。
●メリット
・優れた振動分離性
・軽量
・負荷の影響を受けない長手方向の補正
・精度の高い同芯性
●運転範囲
トルク 最大 19700 Nm
回転数 最大 10000 rpm

このカタログについて

ドキュメント名 等速ジョイントシャフト t70xシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 655.3Kb
取り扱い企業 東京プラント株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙

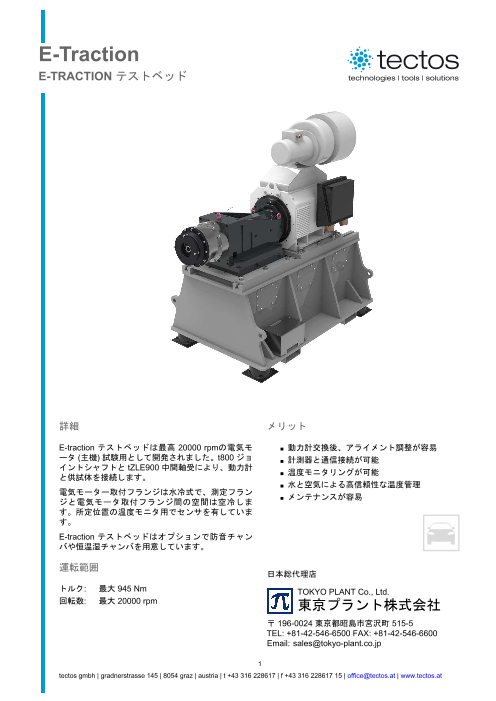

ACダイナモメータ E-TRACTION テストベッド
製品カタログ

東京プラント株式会社

この企業の関連カタログの表紙

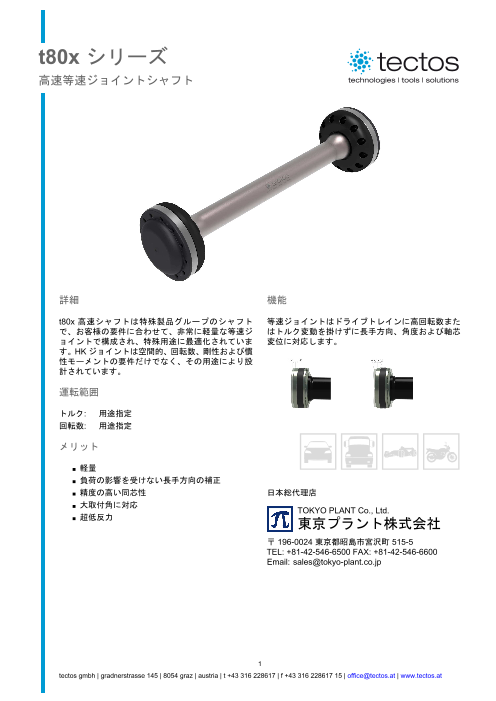

高速等速ジョイントシャフト t80xシリーズ
製品カタログ

東京プラント株式会社

このカタログの内容

Page1

t70x ー 等速 ョイント ト 詳細 ット t70x ー は等速 ョイント (等速 ョイント)を ■ 優 た振動分離性 備えた トの製品グ ー 、特に特定用途向 ■ 軽量 けに最適化 います。t70x トは最大ト ■ 負荷の影響を受けない長手方向の補正 ク び長 だけ はなく、用途に っ も設計 います。 の製品グ ー の トは長手方 ■ 精度の高い同芯性 向 び角度方向に幅広い補正を行います。 機能 形式 等速 ョイントはド イ ト インに高回転数また の製品形式は以下の規則に ます。 はト ク変動を掛けずに長手方向、角度 び軸芯 変位に対応します。 t70x-yyyy-llll 長 [mm] ョイントサイ 製品名 例: t701-CV15-0303 運転範囲 ト ク: 最大 19700 Nm 回転数: 最大 10000 rpm 日本総代理店 TOKYO PLANT Co., Ltd. 東京 ント株式会社 〒 196-0024東京都昭島市宮沢町 515-5 TEL: +81-42-546-6500 FAX: +81-42-546-6600 Email: sales@tokyo-plant.co.jp 1 tectos gmbh | gradnerstrasse 145 | 8054 graz | austria | t +43 316 228617 | f +43 316 228617 15 | office@tectos.at | www.tectos.at
Page2

t70x ー 等速 ョイント ト t700 –等速 ッド ト t70xは特にコンパクト 場所を取 ない等速 ョイ ントバー ト す。限 た ペー も角度 補正 び軸芯補正を可能にします。バー ト は高強度材質 製造 います。 t701 –等速中空 ト t701等速中空 トはその配置性に 、幅広い 標準用途をカバーし います。溶接中空 トに 、t700 比較し 長い取付長 を得 ます。 t702 –等速精密中空 ト 高品質、高精度の t702等速中空 トは接着鋼製 中空設計に 、優 たバ ン 、正確な同芯性を 示し、高速回転の取付長に特に適し います。 t703 –等速炭素繊維複合材中空 ト t703等速 トは炭素繊維複合材製 、 ーター ポーツや特殊機械工学用途に最適 す。炭素繊維 の使用に 、高剛性、軽量を実現しました。 の 利点に トは高速 回転す ま す。 2 tectos gmbh | gradnerstrasse 145 | 8054 graz | austria | t +43 316 228617 | f +43 316 228617 15 | office@tectos.at | www.tectos.at
Page3

t70x ー 等速 ョイント ト t704 –等速ガ 繊維複合材中空 ト t704等速 トはガ 繊維複合材製 、主に電 気自動車用途に使用 ます。ガ 繊維は不導体 すの 、t704の両端は互いに電気的に絶縁し い ます。そのため、被試験ユニットはテ トベッド 分離 、その結果、耐電磁干渉性を有します。 ト ョイント Tmax nmax X α ϑmin ϑmax [Nm] [rpm] [mm] [°] [◦C] [◦C] CV05 1000 10000 ±16 ±10 -40 110 CV10 1500 10000 ±12 ±10 -40 110 CV13 1300 10000 ±22 ±10 -40 110 t70x CV15 2500 10000 ±16 ±10 -40 110 CV21 3500 10000 ±24 ±10 -40 110 CV30 6600 5000 ±25 ±10 -40 110 CV32 8000 5000 ±25 ±10 -40 110 CV42 19700 3000 ±24 ±10 -40 110 Tmax -最大ト ク X -最大軸芯補正 ϑmin -最低運転温度 nmax -最大回転数 α -最大角度変位 ϑmax -最高運転温度 3 tectos gmbh | gradnerstrasse 145 | 8054 graz | austria | t +43 316 228617 | f +43 316 228617 15 | office@tectos.at | www.tectos.at
Page4

t70x ー 等速 ョイント ト ト ョイン D a h+0.000 05 k p q w x− . ト [mm] [mm] [mm] [mm] [-] [mm] [mm] [mm] CV05 88.40 74.0 86.00 10.5 M8 22.80 14.50 65.00 CV10 96.00 80.0 94.00 6.0 M8 33.80 15.00 64.00 CV13 101.33 86.0 99.73 5.0 M8 33.60 10.95 67.30 t70x CV15 110.50 94.0 108.00 6.0 M10 42.00 14.40 81.00 CV21 132.00 108.0 128.00 6.0 M12 47.90 18.10 90.00 CV30 150.20 128.0 148.00 7.0 M12 53.90 22.00 112.00 CV32 188.00 155.5 180.00 7.0 M16 57.80 24.50 136.00 CV42 199.80 165.0 192.00 10.0 M16 79.35 29.70 142.35 長 Lは用途に ます。そし 設計タイ び最大回転数に 制限 ます。 要望に 、高速回転も 利用可能 す。 ト ョイント D a h (g6) k p q [mm] [mm] [mm] [mm] [-] [mm] CV10 98 80.0 94.00 6.0 M8 48.00 CV15 112 94.0 108.00 6.0 M10 57.50 t70x CV21 134 108.0 128.00 6.0 M12 67.15 CV30 154 128.0 148.00 7.0 M12 78.10 CV32 188 155.5 180.00 7.0 M16 82.80 長 Lは用途に ます。そし 設計タイ び最大回転数に 制限 ます。 要望に 、高速回転も 利用可能 す。 2017-10-17 <6fe0eb39018cf0c75abd05e68b907e13067e78df> DS JA 04 4 tectos gmbh | gradnerstrasse 145 | 8054 graz | austria | t +43 316 228617 | f +43 316 228617 15 | office@tectos.at | www.tectos.at
