Abaco社　MIL-STD-1553 バスアナライザ　ハードウエア　R15-USB

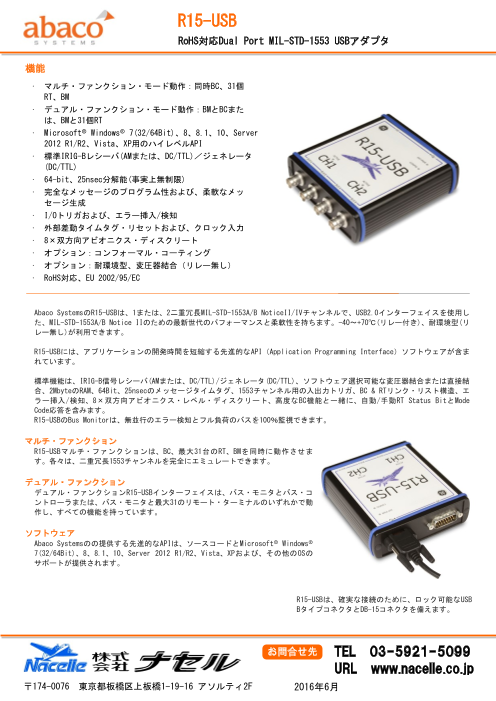

R15-USB RoHS対応Dual Port MIL-STD-1553 USBアダプタ 機能 · マルチ・ファンクション・モード動作：同時BC、31個 RT、BM · デュアル・ファンクション・モード動作：BMとBCまた は、BMと31個RT · Microsoft○R Windows○R 7(32/64Bit)、8、8.1、10、Server 2012 R1/R2、Vista、XP用のハイレベルAPI · 標準IRIG-Bレシーバ(AMまたは、DC/TTL)／ジェネレータ (DC/TTL) · 64-bit、25nsec分解能(事実上無制限) · 完全なメッセージのプログラム性および、柔軟なメッ セージ生成 · I/Oトリガおよび、エラー挿入/検知 · 外部差動タイムタグ・リセットおよび、クロック入力 · 8×双方向アビオニクス・ディスクリート · オプション：コンフォーマル・コーティング · オプション：耐環境型、変圧器結合（リレー無し） · RoHS対応、EU 2002/95/EC Abaco SystemsのR15-USBは、1または、2二重冗長MIL-STD-1553A/B NoticeII/IVチャンネルで、USB2.0インターフェイスを使用し た、MIL-STD-1553A/B Notice IIのための最新世代のパフォーマンスと柔軟性を持ちます。-40～+70℃(リレー付き)、耐環境型(リ レー無し)が利用できます。 R15-USBには、アプリケーションの開発時間を短縮する先進的なAPI（Application Programming Interface）ソフトウェアが含ま れています。 標準機能は、IRIG-B信号レシーバ(AMまたは、DC/TTL)/ジェネレータ(DC/TTL)、ソフトウェア選択可能な変圧器結合または直接結 合、2MbyteのRAM、64Bit、25nsecのメッセージタイムタグ、1553チャンネル用の入出力トリガ、BC & RTリンク・リスト構造、エ ラー挿入/検知、8×双方向アビオニクス・レベル・ディスクリート、高度なBC機能と一緒に、自動/手動RT Status BitとMode Code応答を含みます。 R15-USBのBus Monitorは、無並行のエラー検知とフル負荷のバスを100％監視できます。 マルチ・ファンクション R15-USBマルチ・ファンクションは、BC、最大31台のRT、BMを同時に動作させま す。各々は、二重冗長1553チャンネルを完全にエミュレートできます。 デュアル・ファンクション デュアル・ファンクションR15-USBインターフェイスは、バス・モニタとバス・コ ントローラまたは、バス・モニタと最大31のリモート・ターミナルのいずれかで動 作し、すべての機能を持っています。 ソフトウェア Abaco Systemsのの提供する先進的なAPIは、ソースコードとMicrosoft○R Windows○R 7(32/64Bit)、8、8.1、10、Server 2012 R1/R2、Vista、XPおよび、その他のOSの サポートが提供されます。 R15-USBは、確実な接続のために、ロック可能なUSB BタイプコネクタとDB-15コネクタを備えます。 お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月

仕様 ブロック図 物理的 · USBインターフェイス・ボックス10.9×12.7× 3.6mm） · 298 g 環境 · 動作温度：-40～+70℃、600ft/min空冷 · 耐環境型（リレー無し） · 保管温度：-50～+100℃ · 相対湿度リレー付き：～85％(結露なきこと) · 相対湿度リレー無し：～95%(結露なきこと) · オプション：コンフォーマル・コーティング ソフトウェア・サポート · API-Microsoft○R Windows○R 7(32/64Bit)、8、8.1、10、Server 2012 R1/R2、Vista、XP用のハイレベルAPIライブラリ · GUI - オプション：BusTools/1553 · IRIG-Bレシーバ(AMまたは、DC/TTL)、ジェネレータ(DC/TTL) 接続 · 変圧器結合または、直接結合をソフトウェア選択可能 · 選択可能な割込み生成とステータス・メッセージ、フル範囲の · 8× アビオニクス・レベル・ディスクリート システム条件、全検知エラー マルチ・ファンクション · BC動作を外部時間ソースに同期 · 同時BC、31台のRT、BM · BCとRTで利用可能なプログラマブル・フル・エラー検知／挿入 デュアル・ファンクション とBM上で可能なフルエラー検知(各ワード毎) · BC／BMまたは、31台のRT／BM - Invalid word - Late response 消費電力(2CH @75% duty cycle) - Bit count error - Early response · USBバスパワーで動作可能 - High word - No response · 外部5V電源が可能 - Low word - Incorrect RT address オンボード・デュアルポートRAM - Inverted sync - Parity error · 2Mbyte - Manchester タイミング バス・モニタ · チャンネルごとに独立64Bit、25nsのメッセージ・タイムタグ · フル負荷バスのトラフィックを100％キャプチャ： · 時間は、ホストを介して1553のトリガによってプログラム可能 - Time-tagging - Error status · 全てのタイマーは、ホストを経由して0に同期することが可能 - Word status - Message status · タイマーは独立してIRIG時間を使用可能 · フィルタリングとトリガのオプション · IRIG-Bレシーバ(AMまたは、DC/TTL)および、ジェネレータ(DC/ · 個別RT/サブアドレス TTL) · 送信、受信またはブロードキャスト・モード・コード バス・コントローラ · 内部または外部トリガ ・プログラム可能な制御： · ユーザ指定データによるトリガ出力 - メジャーおよび、マイナー・フレームの内容とタイミング · RT編集モード付きのリアルタイム・バス再生 - メッセージ間ギャップ時間 リモート・ターミナル - 応答タイムアウトと遅延応答 · 複数のRTシミュレーション(最大31台) · カード動作中のメッセージ、データの修正またはセットアップ · カード動作中のデータ、ステータス・ワードの修正またはセッ · 起動中のBCバス・リストに不定期メッセージを挿入 トアップ · 複数データバッファ · プログラム可能なメッセージの内容(メッセージ・バッファと · リアルタイム・メッセージ・データまたはステータスに基づく リンク) 条件付きメッセージ・シーケンス · 複数条件に応じて選択可能な、割り込み生成 · RTマップの監視 注文情報 R15-USB-1D MIL-STD-1553デュアル・ファンクション、1CH、32-bit FW、USBインターフェイス・ボックス、8×双方向 ディスクリート、リレー結合、固定電圧、IRIG Rec/Gen R15-USB-1M MIL-STD-1553マルチ・ファンクション、1CH、32-bit FW、USBインターフェイス・ボックス、8×双方向 ディスクリート、リレー結合、固定電圧、IRIG Rec/Gen R15-USB-2D MIL-STD-1553デュアル・ファンクション、2CH、32-bit FW、USBインターフェイス・ボックス、8×双方向 ディスクリート、リレー結合、固定電圧、IRIG Rec/Gen R15-USB-2M MIL-STD-1553マルチ・ファンクション、2CH、32-bit FW、USBインターフェイス・ボックス、8×双方向 ディスクリート、リレー結合、固定電圧、IRIG Rec/Gen BT3-R15-USB-1D MIL-STD-1553バス・アナライザ・バンドル(R15-USB-1Dハードウェアおよび、BT-1553ソフトウェアを含む) BT3-R15-USB-1M MIL-STD-1553バス・アナライザ・バンドル(R15-USB-1Mハードウェアおよび、BT-1553ソフトウェアを含む) BT3-R15-USB-2D MIL-STD-1553バス・アナライザ・バンドル(R15-USB-2Dハードウェアおよび、BT-1553ソフトウェアを含む) BT3-R15-USB-2M MIL-STD-1553バス・アナライザ・バンドル(R15-USB-2Mハードウェアおよび、BT-1553ソフトウェアを含む) オプション K ：コンフォーマル・コーティング R ：リレー無し オプション・ソフトウェア BusTools/1553 — Windows用MIL-STD-1553バス・アナライザ＆データロギング・ソフトウェア LV-1553 — MIL-STD-1553用LabVIEWサポート お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月
