Abaco社 ARINC429 RCEI-715A

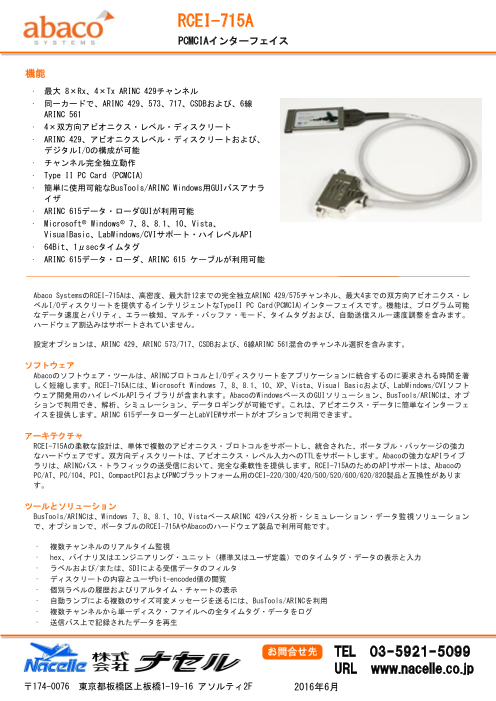

RCEI-715A PCMCIAインターフェイス 機能 · 最大 8×Rx、4×Tx ARINC 429チャンネル · 同一カードで、ARINC 429、573、717、CSDBおよび、6線 ARINC 561 · 4×双方向アビオニクス・レベル・ディスクリート · ARINC 429、アビオニクスレベル・ディスクリートおよび、 デジタルI/Oの構成が可能 · チャンネル完全独立動作 · Type II PC Card (PCMCIA) · 簡単に使用可能なBusTools/ARINC Windows用GUIバスアナラ イザ · ARINC 615データ・ローダGUIが利用可能 · Microsoft○R Windows○R 7、8、8.1、10、Vista、 VisualBasic、LabWindows/CVIサポート・ハイレベルAPI · 64Bit、1μsecタイムタグ · ARINC 615データ・ローダ、ARINC 615 ケーブルが利用可能 Abaco SystemsのRCEI-715Aは、高密度、最大計12までの完全独立ARINC 429/575チャンネル、最大4までの双方向アビオニクス・レ ベルI/Oディスクリートを提供するインテリジェントなTypeII PC Card(PCMCIA)インターフェイスです。機能は、プログラム可能 なデータ速度とパリティ、エラー検知、マルチ・バッファ・モード、タイムタグおよび、自動送信スルー速度調整を含みます。 ハードウェア割込みはサポートされていません。 設定オプションは、ARINC 429、ARINC 573/717、CSDBおよび、6線ARINC 561混合のチャンネル選択を含みます。 ソフトウェア Abacoのソフトウェア・ツールは、ARINCプロトコルとI/Oディスクリートをアプリケーションに統合するのに要求される時間を著 しく短縮します。RCEI-715Aには、Microsoft Windows 7、8、8.1、10、XP、Vista、Visual Basicおよび、LabWindows/CVIソフト ウェア開発用のハイレベルAPIライブラリが含まれます。AbacoのWindowsベースのGUIソリューション、BusTools/ARINCは、オプ ションで利用でき、解析、シミュレーション、データロギングが可能です。これは、アビオニクス・データに簡単なインターフェ イスを提供します。ARINC 615データローダーとLabVIEWサポートがオプションで利用できます。 アーキテクチャ RCEI-715Aの柔軟な設計は、単体で複数のアビオニクス・プロトコルをサポートし、統合された、ポータブル・パッケージの強力 なハードウェアです。双方向ディスクリートは、アビオニクス・レベル入力へのTTLをサポートします。Abacoの強力なAPIライブ ラリは、ARINCバス・トラフィックの送受信において、完全な柔軟性を提供します。RCEI-715AのためのAPIサポートは、Abacoの PC/AT、PC/104、PCI、CompactPCIおよびPMCプラットフォーム用のCEI-220/300/420/500/520/600/620/820製品と互換性がありま す。 ツールとソリューション BusTools/ARINCは、Windows 7、8、8.1、10、VistaベースARINC 429バス分析・シミュレーション・データ監視ソリューション で、オプションで、ポータブルのRCEI-715AやAbacoのハードウェア製品で利用可能です。 · 複数チャンネルのリアルタイム監視 · hex、バイナリ又はエンジニアリング・ユニット（標準又はユーザ定義）でのタイムタグ・データの表示と入力 · ラベルおよび/または、SDIによる受信データのフィルタ · ディスクリートの内容とユーザbit-encoded値の閲覧 · 個別ラベルの履歴およびリアルタイム・チャートの表示 · 自動ランプによる複数のサイズ可変メッセージを送るには、BusTools/ARINCを利用 · 複数チャンネルから単一ディスク・ファイルへの全タイムタグ・データをログ · 送信バス上で記録されたデータを再生 お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月

仕様 ARINC 429受信チャンネル 物理／環境 · チャンネル数：最大 8 · Type II PC Card(PCMCIA 2.1準拠) · ボーレート：5kHz～200KHz プログラム可能 · 37-pin D-type受信コネクタへのケーブル付き(RCONCEI- · 入力レベル：±6.5～±13VDC (A to B) 715A) · パリティ：有効／無効 · 動作温度：0～+40℃ · エラー報告：パリティ · 拡張温度が可能 · バッファ：チャンネルごとに2048ラベル · 相対湿度：5～90％(結露無きこと) ARINC 429送信チャンネル ディスクリート入力／出力 · チャンネル数：最大 4 · 双方向ライン数：4 · ボーレート：5kHz～200KHz プログラム可能 · 入力：アビオニクス・レベル(Open/Gndまたは、High/Low) · 自動スルー・レート調整 · 出力：ローサイド・スイッチ、シンク 0.5A · 出力レベル：±10VDC (A to B) · パリティ：奇数、偶数または、無し 追加プロトコル・サポート · バッファ：チャンネルごとに2048ラベル · ARINC 573/717 Bi-Polar RZおよび、Harvard Bi-Phase(Rx および、Tx) 受信チャンネル・バッファ · 6線 ARINC 561/568受信(Rxのみ) · チャンネルごとに独立した選択可能な、2048ラベル/チャンネ · CSDB(Rxおよび、Tx) ルまたは、マージ・モード・バッファ · 各ワードごとに、64Bit、1μsec分解能のタイムタグ 消費電力(typ.) · +5VDC、250mA (RCEI-715A-84) ソフトウェア · API— Windows 7、8、8.1、10、XP、Vista、VisualBasic、 MTBF LabWindows/CVI用のハイレベルAPIライブラリ · 304,000時間 @+25℃、地上良好環境 · GUI — オプションでBusTools/ARINC GUIバス・アナライザが 利用可能 · オプション：ARINC 615データ・ローダ · オプション：LabVIEWサポート 注文情報 RCEI-715A-22 ARINC 429 PCMCIA Card、2×Rx、2×Tx、ディスクリート無し、RoHS準拠、RCONCEI-715Aケーブル付属 RCEI-715A-42 ARINC 429 PCMCIA Card、4×Rx、2×Tx、ディスクリート無し、RoHS準拠、RCONCEI-715Aケーブル付属 RCEI-715A—44 ARINC 429 PCMCIA Card、4×Rx、4×Tx、ディスクリート無し、RoHS準拠、RCONCEI-715Aケーブル付属 RCEI-715A-84 ARINC 429 PCMCIA Card、8×Rx、4×Tx、ディスクリート無し、RoHS準拠、RCONCEI-715Aケーブル付属 RCEI-715A-M ARINC 429 PCMCIA Card、2×Rx、2×Tx、1×Rx 1×Tx ARINC 717 HBP/BPRZまたはCSDB、1×Rx ARINC 561 6線、 4×双方向ディスクリート、RoHS準拠、RCONCEI-715Aケーブル付属 BTA-R715A-44 ARINC 429バスアナライザ・バンドル品(RCEI-715A-44ハードウェアおよび、BT-ARINCソフトウェア) オプション・ソフトウェア BusTools/ARINC BusTools ARINC Windows GUI ソフトウェア（ARINCバス解析、シミュレーション、データロギング） CEI-DL Windows用 ARINC 615 データローダソフトウェア CEI-LV ARINC 429用LabVIEWサポートソフトウェア お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月
