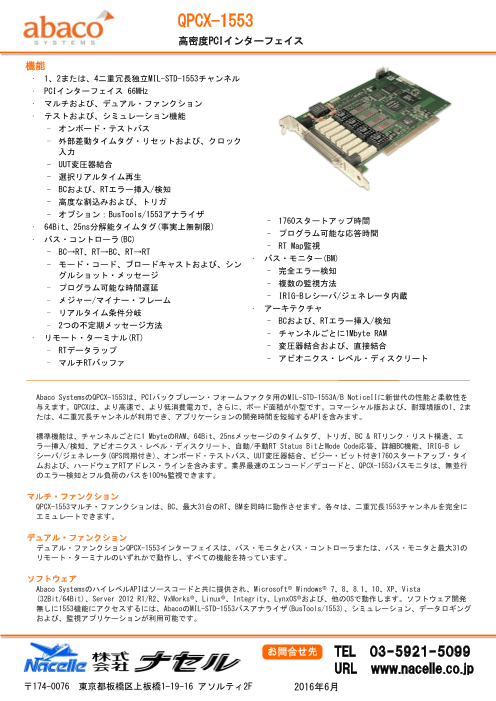

Abaco社　MIL-STD-1553バスPCIカード　QPCX-1553

QPCX-1553 高密度PCIインターフェイス 機能 · 1、2または、4二重冗長独立MIL-STD-1553チャンネル · PCIインターフェイス 66MHz · マルチおよび、デュアル・ファンクション · テストおよび、シミュレーション機能 - オンボード・テストバス - 外部差動タイムタグ・リセットおよび、クロック 入力 - UUT変圧器結合 - 選択リアルタイム再生 - BCおよび、RTエラー挿入/検知 - 高度な割込みおよび、トリガ - オプション：BusTools/1553アナライザ - 1760スタートアップ時間 · 64Bit、25ns分解能タイムタグ(事実上無制限) - プログラム可能な応答時間 · バス・コントローラ(BC) - RT Map監視 - BC→RT、RT→BC、RT→RT · バス・モニター(BM) - モード・コード、ブロードキャストおよび、シン - 完全エラー検知 グルショット・メッセージ - 複数の監視方法 - プログラム可能な時間遅延 - IRIG-Bレシーバ/ジェネレータ内蔵 - メジャー/マイナー・フレーム · アーキテクチャ - リアルタイム条件分岐 - BCおよび、RTエラー挿入/検知 - 2つの不定期メッセージ方法 - チャンネルごとに1Mbyte RAM · リモート・ターミナル(RT) - 変圧器結合および、直接結合 - RTデータラップ - アビオニクス・レベル・ディスクリート - マルチRTバッファ Abaco SystemsのQPCX-1553は、PCIバックプレーン・フォームファクタ用のMIL-STD-1553A/B NoticeIIに新世代の性能と柔軟性を 与えます。QPCXは、より高速で、より低消費電力で、さらに、ボード面積が小型です。コマーシャル版および、耐環境版の1、2ま たは、4二重冗長チャンネルが利用でき、アプリケーションの開発時間を短縮するAPIを含みます。 標準機能は、チャンネルごとに1 MbyteのRAM、64Bit、25nsメッセージのタイムタグ、トリガ、BC & RTリンク・リスト構造、エ ラー挿入/検知、アビオニクス・レベル・ディスクリート、自動/手動RT Status BitとMode Code応答、詳細BC機能、IRIG-B レ シーバ/ジェネレータ(GPS同期付き)、オンボード・テストバス、UUT変圧器結合、ビジー・ビット付き1760スタートアップ・タイ ムおよび、ハードウェアRTアドレス・ラインを含みます。業界最速のエンコード／デコードと、QPCX-1553バスモニタは、無並行 のエラー検知とフル負荷のバスを100％監視できます。 マルチ・ファンクション QPCX-1553マルチ・ファンクションは、BC、最大31台のRT、BMを同時に動作させます。各々は、二重冗長1553チャンネルを完全に エミュレートできます。 デュアル・ファンクション デュアル・ファンクションQPCX-1553インターフェイスは、バス・モニタとバス・コントローラまたは、バス・モニタと最大31の リモート・ターミナルのいずれかで動作し、すべての機能を持っています。 ソフトウェア Abaco SystemsのハイレベルAPIはソースコードと共に提供され、Microsoft○R Windows○R 7、8、8.1、10、XP、Vista (32Bit/64Bit)、Server 2012 R1/R2、VxWorks○R 、Linux○R 、Integrity、LynxOS○R および、他のOSで動作します。ソフトウェア開発 無しに1553機能にアクセスするには、AbacoのMIL-STD-1553バスアナライザ(BusTools/1553)、シミュレーション、データロギング および、監視アプリケーションが利用可能です。 お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月

仕様 · メジャーおよびマイナー・フレームの内容とタイミング · メッセージ間ギャップ時間 物理的 · 応答タイムアウトと遅延応答 ・PCIカード(152×98.4mm) · 複数BCリトライ 環境 · 複数データ・バッファ · 動作温度：0～+55℃ · カード動作中のメッセージ、データの修正またはセットアップ · オプション：拡張温度範囲 · 起動中のバス・リストに不定期メッセージを挿入 ソフトウェア · シンプルなBC動作用の"Oneshot"モード · API— Windows 7、8、8.1、10、XP、Vista(32Bit/64Bit)、Server · リアルタイム・メッセージ・データまたはステータスに基づく 2012 R1/R2、Linux、LabWindows/CVI、Visual Basic 条件付きメッセージ・シーケンス · その他のOSサポートについては問合せ · 選択可能な割込み生成とステータス・メッセージ · GUI— オプション：BusTools/1553 - フル範囲のシステム条件 · - 全検知エラー オプション：LabVIEWサポート · フル・エラー検知 接続 - Invalid word - Late response · 変圧器結合または、直接結合(ソフトウェア選択) - Bit count error - Early response · プログラム可能な、入出力トリガ - High word - No response · プログラム可能な、10アビオニクス・レベル・ディスクリート - Low word - Incorrect RT address · UUT変圧器スタブ接続 - Inverted sync - Parity error · オプション：ハードウェアRTアドレスライン - Manchester マルチ・ファンクション · プログラム可能なエラー挿入（ワードに基づく） · 同時BC、31台のRT、BM · BC動作を外部時間ソースに同期 · リモート・ターミナル 可変電圧トランシーバ · 複数のRTシミュレーション（最大31台） デュアル・ファンクション · プログラム可能なエラー挿入（ワードに基づく） · BC／BMまたは、31台のRT／BM · カード動作中のデータ、ステータス・ワードの修正または、 消費電力(4CH @50% duty cycle) セットアップ · +5 VDC @1300mA · プログラム可能なメッセージの内容（メッセージ・バッファと · +3.3 VDC @325mA リンク） · ボードで5.9W消費 · 複数条件による選択可能な割込み PCI信号電圧互換性 · RT MAP監視 バス・モニタ · ユニバーサル電源(5Vまたは、3.3V) · フル負荷バスのトラフィックを100％キャプチャ： · 66MHz - Time-tagging - Error status · PCI-X1.0および、PCIスロットとボード互換 - Word status - Message status オンボード・デュアルポートRAM - RT response time · チャンネルごとに1Mbyte · RT/SA/WCにより割込み選択可能 タイミング · フィルタリングとトリガのオプション · チャンネルごとに独立した64Bit、25nsのメッセージ・タイムタ - 個別RT/サブアドレス グ - 送信、受信またはブロードキャスト・モード・コード · 時間は、ホストを介して1553のトリガによってプログラム可能 - 内部または外部トリガ · - ユーザ指定データによるトリガ出力 全てのタイマーは、ホストを経由して0に同期することが可能 · RT編集モード付きのリアルタイム・バス再生 · タイマーは独立してIRIG時間を使用可能 · 64Bit、25nsec分解能のタイムタグ · IRIG-Bレシーバ(AMまたは、DC/TTL)、ジェネレータ(DC/TTL) · 事実上無制限のタイムスタンプ 内容 · IRIG/GPS同期 バス・コントローラ · IRIG-Bレシーバ(AMまたは、DC/TTL)、ジェネレータ(DC/TTL) · プログラム可能な制御 注文情報 QPCX-1553-G2-1DAW MIL-STD-1553デュアル・ファンクション、1CH、32-bit FW、固定電圧PCIボードIRIG-B Rec/Gen付き QPCX-1553-G2-1MW MIL-STD-1553マルチ・ファンクション、1CH、32-bit FW、可変電圧PCIボードIRIG-B Rec/Gen付き QPCX-1553-G2-2DAW MIL-STD-1553デュアル・ファンクション、2CH、32-bit FW、固定電圧PCIボードIRIG-B Rec/Gen付き QPCX-1553-G2-2MAW MIL-STD-1553マルチ・ファンクション、2CH、32-bit FW、可変電圧PCIボードIRIG-B Rec/Gen付き QPCX-1553-G2-4DAW MIL-STD-1553デュアル・ファンクション、4CH、32-bit FW、固定電圧PCIボードIRIG-B Rec/Gen付き QPCX-1553-G2-4MW MIL-STD-1553マルチ・ファンクション、4CH、32-bit FW、可変電圧PCIボードIRIG-B Rec/Gen付き -K コンフォーマル・コーティング -R フロントI/O、変圧器結合、耐環境型、拡張温度 -NCBL トランジション・ケーブル無し オプション・ソフトウェア BT-1553 Windows用MIL-STD-1553バスアナライザ＆データロギングソフトウェア LV-1553 MIL-STD-1553用LabVIEWサポート お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月
