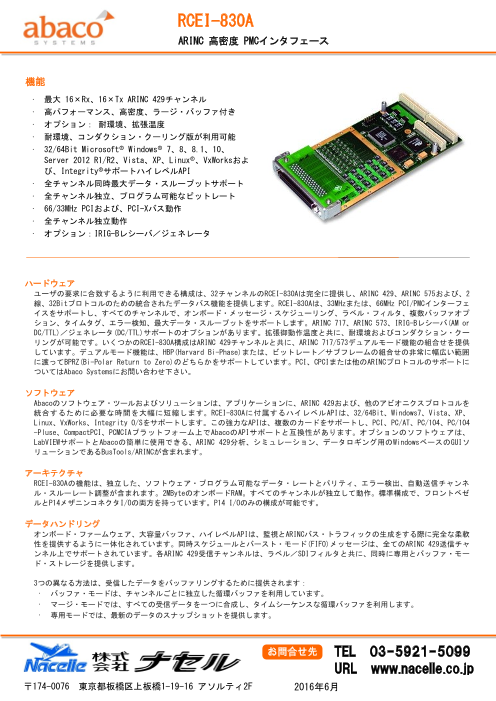

RCEI-830A ARINC 高密度 PMCインタフェース 機能 · 最大 16×Rx、16×Tx ARINC 429チャンネル · 高パフォーマンス、高密度、ラージ・バッファ付き · オプション： 耐環境、拡張温度 · 耐環境、コンダクション・クーリング版が利用可能 · 32/64Bit Microsoft○R Windows○R 7、8、8.1、10、 Server 2012 R1/R2、Vista、XP、Linux○R 、VxWorksおよ び、Integrity○R サポートハイレベルAPI · 全チャンネル同時最大データ・スループットサポート · 全チャンネル独立、プログラム可能なビットレート · 66/33MHz PCIおよび、PCI-Xバス動作 · 全チャンネル独立動作 · オプション：IRIG-Bレシーバ／ジェネレータ ハードウェア ユーザの要求に合致するように利用できる構成は、32チャンネルのRCEI-830Aは完全に提供し、ARINC 429、ARINC 575および、2 線、32Bitプロトコルのための統合されたデータバス機能を提供します。RCEI-830Aは、33MHzまたは、66MHz PCI/PMCインターフェ イスをサポートし、すべてのチャンネルで、オンボード・メッセージ・スケジューリング、ラベル・フィルタ、複数バッファオプ ション、タイムタグ、エラー検知、最大データ・スループットをサポートします。ARINC 717、ARINC 573、IRIG-Bレシーバ(AM or DC/TTL)／ジェネレータ(DC/TTL)サポートのオプションがあります。拡張御動作温度と共に、耐環境およびコンダクション・クー リングが可能です。いくつかのRCEI-830A構成はARINC 429チャンネルと共に、ARINC 717/573デュアルモード機能の組合せを提供 しています。デュアルモード機能は、HBP(Harvard Bi-Phase)または、ビットレート／サブフレームの組合せの非常に幅広い範囲 に渡ってBPRZ(Bi-Polar Return to Zero)のどちらかをサポートしています。PCI、CPCIまたは他のARINCプロトコルのサポートに ついてはAbaco Systemsにお問い合わせ下さい。 ソフトウェア Abacoのソフトウェア・ツールおよびソリューションは、アプリケーションに、ARINC 429および、他のアビオニクスプロトコルを 統合するために必要な時間を大幅に短縮します。RCEI-830Aに付属するハイレベルAPIは、32/64Bit、Windows7、Vista、XP、 Linux、VxWorks、Integrity O/Sをサポートします。この強力なAPIは、複数のカードをサポートし、PCI、PC/AT、PC/104、PC/104 -Pluse、CompactPCI、PCMCIAプラットフォーム上でAbacoのAPIサポートと互換性があります。オプションのソフトウェアは、 LabVIEWサポートとAbacoの簡単に使用できる、ARINC 429分析、シミュレーション、データロギング用のWindowsベースのGUIソ リューションであるBusTools/ARINCが含まれます。 アーキテクチャ RCEI-830Aの機能は、独立した、ソフトウェア・プログラム可能なデータ・レートとパリティ、エラー検出、自動送信チャンネ ル・スルーレート調整が含まれます。2MByteのオンボードRAM。すべてのチャンネルが独立して動作。標準構成で、フロントベゼ ルとP14メザニンコネクタI/Oの両方を持っています。P14 I/Oのみの構成が可能です。 データハンドリング オンボード・ファームウェア、大容量バッファ、ハイレベルAPIは、監視とARINCバス・トラフィックの生成をする際に完全な柔軟 性を提供するように一体化されています。同時スケジュールとバースト・モード(FIFO)メッセージは、全てのARINC 429送信チャ ンネル上でサポートされています。各ARINC 429受信チャンネルは、ラベル／SDIフィルタと共に、同時に専用とバッファ・モー ド・ストレージを提供します。 3つの異なる方法は、受信したデータをバッファリングするために提供されます： · バッファ・モードは、チャンネルごとに独立した循環バッファを利用しています。 · マージ・モードでは、すべての受信データを一つに合成し、タイムシーケンスな循環バッファを利用します。 · 専用モードでは、最新のデータのスナップショットを提供します。 お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月

仕様 ARINC 429受信チャンネル 物理 · チャンネル数：最大 16 (P14コネクタでは、最大 15) · PMCメザニンカード(74mm ×149mm ベゼル除く) · データレート：12.5KHz、100KHz、5kHz～150KHz プログラム · フロントベゼルおよび、P14メザニンコネクタI/O 可能 環境 · 標準入力レベル：±6.5～±13VDC (A to B) · 標準動作温度：0～+70℃ · フィルタ：ラベル、および／または、SDI · 相対湿度：5～90％(結露無きこと) · パリティ：Odd、Even、None · 保管温度：-55～+105℃ · エラー報告：パリティ · オプション：耐環境、拡張温度、コンダクション・クーリ ARINC 429送信チャンネル ング · チャンネル数：最大 16 (P14コネクタでは、最大 15) オプション構成 · データレート：12.5KHz、100KHz、5kHz～150KHz プログラム · 429 Rx/Txの組合せ 可能 · オプション：フロントベゼルまたは、P14 I/Oのみ · 自動スルー・レート調整 · オプション：耐環境、-40～+85℃動作温度範囲 · 出力レベル：±10VDC (A to B) · オプション：耐環境、VITA互換コンダクションクーリング · パリティ：Odd、Even、None (最大+71℃レール温度) · エラー挿入オプション：パリティ、ギャップ、Highまたは、 · オプション：コンフォーマル・コーティング Lowビットカウント · オプション：IRIG-Bレシーバ(AM or DC/TTL)および、ジェ ソフトウェア ネレータ(DC/TTL) · API · PCI、3U/6U CompactPCIキャリアボードへ搭載可能 - Windows 7(32/64Bit)、8、8.1、10、Server 2012 R1/R2、 消費電力(typ.) Vista、XP、VxWorks、Linux、Integrity O/S用のハイレベ · ＋3.3 VDC ：0mA ルAPIライブラリ · +5 VDC：120mA - ソースコードAPIライブラリ含む · +12 VDC ：100mA(負荷なし) · GUI — オプションの、BusTools/ARINC GUIバスアナライザ · -12 VDC：100mA(負荷なし) · LabVIEW — オプションの、CEI-LVサポートが可能 PCI信号互換 · ユニバーサル(5Vまたは、3.3V) · 66/33MHz PCIバス動作 注文情報 RCEI-830A-22 ARINC 429高密度PMCカード、2×Rx、2×TxフロントおよびP14 I/O RCEI-830A-22J ARINC 429高密度PMCカード、2×Rx、2×Tx、ARINC 717：1×Rx、1×Tx、フロントおよびP14 I/O RCEI-830A-44 ARINC 429高密度PMCカード、4×Rx、4×TxフロントおよびP14 I/O RCEI-830A-44C ARINC 429高密度PMCカード、4×Rx、4×TxフロントおよびP14 I/O、耐環境、拡張温度、コンダクションクーリング RCEI-830A-44J ARINC 429高密度PMCカード、4×Rx、4×Tx、ARINC 717：1×Rx、1×Tx、フロントおよびP14 I/O RCEI-830A-88 ARINC 429高密度PMCカード、8×Rx、8×TxフロントおよびP14 I/O RCEI-830A-88C ARINC 429高密度PMCカード、8×Rx、8×TxフロントおよびP14 I/O、耐環境、拡張温度、コンダクションクーリング RCEI-830A-88J ARINC 429高密度PMCカード、8×Rx、8×Tx、ARINC 717：1×Rx、1×Tx、フロントおよびP14 I/O RCEI-830A-1313J ARINC 429高密度PMCカード、13×Rx、13×Tx、ARINC 717：1×Rx、1×Tx、フロントおよびP14 I/O RCEI-830A-1616 ARINC 429高密度PMCカード、16×Rx、16×TxフロントI/Oまたは、15×Rx、15×Tx P14 I/O RCEI-830A-1515C ARINC 429高密度PMCカード、15×Rx、15×Tx、P14 I/O、耐環境、拡張温度、コンダクションクーリング RCEI-830A-0116 ARINC 429高密度PMCカード、1×Rx、16×Tx、フロントおよびP14 I/O RCEI-830A-1601 ARINC 429高密度PMCカード、16×Rx、1×Tx、フロントおよびP14 I/O -R 耐環境、拡張温度 -W IRIG-B レシーバ(AMまたは、DC/TTL)／ジェネレータ(DC/TTL) -G P14 I/O のみ、耐環境、拡張温度 -H P14 I/O 無し -N ディスクリート 4 IN / 4 OUT -K コンフォーマル・コーティング -X PCI (PCIキャリアに搭載)は、PCI-X 1.0および、PCIスロット互換 -3 3U cPCI (3U cPCIキャリアカードに搭載) -U PCI Express (PCI Expressキャリアカードに搭載) オプション・ソフトウェア BusTools/ARINC BusTools ARINC Windows GUI ソフトウェア（ARINCバス解析、シミュレーション、データロギング） CEI-DL Windows用 ARINC 615 データローダソフトウェア CEI-LV ARINC 429用LabVIEWサポートソフトウェア お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月
