Abaco社　ARINC429　シミュレーションとテスト用PCIeカード　RAR-PCIE

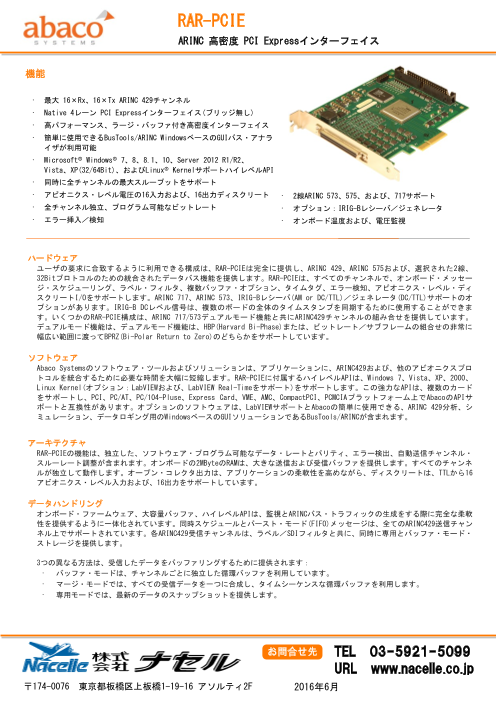

RAR-PCIE ARINC 高密度 PCI Expressインターフェイス 機能 · 最大 16×Rx、16×Tx ARINC 429チャンネル · Native 4レーン PCI Expressインターフェイス(ブリッジ無し) · 高パフォーマンス、ラージ・バッファ付き高密度インターフェイス · 簡単に使用できるBusTools/ARINC WindowsベースのGUIバス・アナラ イザが利用可能 · Microsoft○R Windows○R 7、8、8.1、10、Server 2012 R1/R2、 Vista、XP(32/64Bit)、およびLinux○R KernelサポートハイレベルAPI · 同時に全チャンネルの最大スループットをサポート · アビオニクス・レベル電圧の16入力および、16出力ディスクリート · 2線ARINC 573、575、および、717サポート · 全チャンネル独立、プログラム可能なビットレート · オプション：IRIG-Bレシーバ／ジェネレータ · エラー挿入／検知 · オンボード温度および、電圧監視 ハードウェア ユーザの要求に合致するように利用できる構成は、RAR-PCIEは完全に提供し、ARINC 429、ARINC 575および、選択された2線、 32Bitプロトコルのための統合されたデータバス機能を提供します。RAR-PCIEは、すべてのチャンネルで、オンボード・メッセー ジ・スケジューリング、ラベル・フィルタ、複数バッファ・オプション、タイムタグ、エラー検知、アビオニクス・レベル・ディ スクリートI/Oをサポートします。ARINC 717、ARINC 573、IRIG-Bレシーバ(AM or DC/TTL)／ジェネレータ(DC/TTL)サポートのオ プションがあります。IRIG-B DCレベル信号は、複数のボードの全体のタイムスタンプを同期するために使用することができま す。いくつかのRAR-PCIE構成は、ARINC 717/573デュアルモード機能と共にARINC429チャンネルの組み合せを提供しています。 デュアルモード機能は、デュアルモード機能は、HBP(Harvard Bi-Phase)または、ビットレート／サブフレームの組合せの非常に 幅広い範囲に渡ってBPRZ(Bi-Polar Return to Zero)のどちらかをサポートしています。 ソフトウェア Abaco Systemsのソフトウェア・ツールおよびソリューションは、アプリケーションに、ARINC429および、他のアビオニクスプロ トコルを統合するために必要な時間を大幅に短縮します。RAR-PCIEに付属するハイレベルAPIは、Windows 7、Vista、XP、2000、 Linux Kernel(オプション：LabVIEWおよび、LabVIEW Real-Timeをサポート)をサポートします。この強力なAPIは、複数のカード をサポートし、PCI、PC/AT、PC/104-Pluse、Express Card、VME、AMC、CompactPCI、PCMCIAプラットフォーム上でAbacoのAPIサ ポートと互換性があります。オプションのソフトウェアは、LabVIEWサポートとAbacoの簡単に使用できる、ARINC 429分析、シ ミュレーション、データロギング用のWindowsベースのGUIソリューションであるBusTools/ARINCが含まれます。 アーキテクチャ RAR-PCIEの機能は、独立した、ソフトウェア・プログラム可能なデータ・レートとパリティ、エラー検出、自動送信チャンネル・ スルーレート調整が含まれます。オンボードの2MByteのRAMは、大きな送信および受信バッファを提供します。すべてのチャンネ ルが独立して動作します。オープン・コレクタ出力は、アプリケーションの柔軟性を高めながら、ディスクリートは、TTLから16 アビオニクス・レベル入力および、16出力をサポートしています。 データハンドリング オンボード・ファームウェア、大容量バッファ、ハイレベルAPIは、監視とARINCバス・トラフィックの生成をする際に完全な柔軟 性を提供するように一体化されています。同時スケジュールとバースト・モード(FIFO)メッセージは、全てのARINC429送信チャン ネル上でサポートされています。各ARINC429受信チャンネルは、ラベル／SDIフィルタと共に、同時に専用とバッファ・モード・ ストレージを提供します。 3つの異なる方法は、受信したデータをバッファリングするために提供されます： · バッファ・モードは、チャンネルごとに独立した循環バッファを利用しています。 · マージ・モードでは、すべての受信データを一つに合成し、タイムシーケンスな循環バッファを利用します。 · 専用モードでは、最新のデータのスナップショットを提供します。 お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月

仕様 ARINC 429受信チャンネル 物理 · チャンネル数：最大 16 · 標準高さのPCI Expressインターフェイス・カード、ハー · データレート：12.5KHz、100KHz、5kHz～150KHz プログラム フ・レングス(111.1mm×127mm) 可能 · フロントベゼル・コネクタI/O · 入力レベル：±6.5～±13VDC (A to B) · フィルタ：ラベル、および／または、SDI 環境 · パリティ：Odd、Even、None · 標準動作温度：-40～+70℃ · エラー報告：パリティ · 相対湿度：5～90％(結露無きこと) · オプション：コンフォーマル・コーティング ARINC 429送信チャンネル · ディスクリート入出力 チャンネル数：最大 16 · · 入力数：16 データレート：12.5KHz、100KHz、5kHz～150KHz プログラム 可能 · TTL/CMOS/アビオニクス・レベル電圧の監視をサポート · 自動スルー・レート調整 · 出力数：16 · 出力レベル：±10VDC (A to B) · ローサイドスイッチ、それぞれシンク 0.5A · パリティ：Odd、Even、None · エラー挿入オプション：パリティ、ギャップ、Highまたは、 オプション構成 Lowビットカウント · 広範囲な429 Rx/Txの組合せ · ARINC 573/717 Bi-Polar RZおよび、Harvard Bi-Phase ソフトウェア · オプション：IRIG-Bレシーバ(AM or DC/TTL)および、ジェネ · API：Windows 7、8、8.1、10、Server 2012 R1/R2、Vista、 レータ(DC/TTL) XP(32/64Bit)、Linux Kernel(最新のサポートバージョン要確 · オプション：コンフォーマル・コーティング 認)用のハイレベルAPIライブラリ · その他のカスタムについてはお問い合わせ下さい · GUI — オプションの、BusTools/ARINC GUIバスアナライザ 消費電力(typ.) · ＋3.3 VDC ：600mA · +12 VDC ：140mA(負荷なし) 注文情報 RAR-PCIE-22 ARINC429 4レーンPCI Expressカード、2×Rx、2×Tx、RoHS準拠 RAR-PCIE-22J ARINC429 4レーンPCI Expressカード、2×Rx、2×Tx、1×Rx 1×TxデュアルモードARINC717、RoHS準拠 RAR-PCIE-44 ARINC429 4レーンPCI Expressカード、4×Rx、4×Tx、RoHS準拠 RAR-PCIE-44J ARINC429 4レーンPCI Expressカード、4×Rx、4×Tx、1×Rx 1×TxデュアルモードARINC717、RoHS準拠 RAR-PCIE-88 ARINC429 4レーンPCI Expressカード、8×Rx、8×Tx、RoHS準拠 RAR-PCIE-88J ARINC429 4レーンPCI Expressカード、8×Rx、8×Tx、1×Rx 1×TxデュアルモードARINC717、RoHS準拠 RAR-PCIE-1608 ARINC429 4レーンPCI Expressカード、16×Rx、8×Tx、RoHS準拠 RAR-PCIE-0816 ARINC429 4レーンPCI Expressカード、8×Rx、16×Tx、RoHS準拠 RAR-PCIE-1515J ARINC429 4レーンPCI Expressカード、15×Rx、15×Tx、1×Rx 1×TxデュアルモードARINC717、RoHS準拠 RAR-PCIE-1616 ARINC429 4レーンPCI Expressカード、16×Rx、16×Tx、RoHS準拠 RAR-PCIE-48 ARINC429 4レーンPCI Expressカード、4×Rx、8×Tx、RoHS準拠 RAR-PCIE-84 ARINC429 4レーンPCI Expressカード、8×Rx、4×Tx、RoHS準拠 RAR-PCIE-42 ARINC429 4レーンPCI Expressカード、4×Rx、2×Tx、RoHS準拠 RAR-PCIE-1601 ARINC429 4レーンPCI Expressカード、16×Rx、1×Tx、RoHS準拠 -K コンフォーマル・コーティング -W IRIG-B レシーバ(AMまたは、DC/TTL)および、ジェネレータ(DC-TTL) オプション・ソフトウェア BusTools/ARINC BusTools ARINC Windows GUI ソフトウェア（ARINCバス解析、シミュレーション、データロギング） CEI-DL Windows用 ARINC 615 データローダソフトウェア CEI-LV ARINC 429用LabVIEWサポートソフトウェア お問合せ先 TEL 03-5921-5099 URL www.nacelle.co.jp 〒174-0076 東京都板橋区上板橋1-19-16 アソルティ2F 2016年6月
