レーザクリーニングのご紹介
このカタログについて
| ドキュメント名 | 広がるレーザクリーニング |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.8Mb |
| 取り扱い企業 | IPGフォトニクスジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド 1: 広がるレーザクリーニング
広がるレーザクリーニング
IPGフォトニクスジャパン株式会社
© 2025 IPG Photonics
Page2

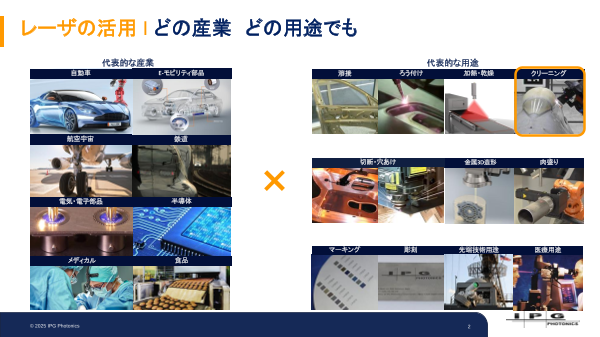

スライド 2: レーザの活用 I どの産業 どの用途でも
レーザの活用 I どの産業 どの用途でも
代表的な産業 代表的な用途
自動車 E-モビリティ部品 溶接 ろう付け 加熱・乾燥 クリーニング
航空宇宙 鉄道
切断・穴あけ 金属3D造形 肉盛り
電気・電子部品 半導体
マーキング 彫刻 先端技術用途 医療用途
メディカル 食品
© 2025 IPG Photonics 2
Page3

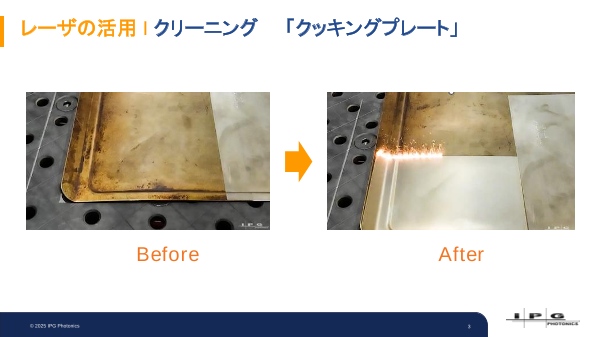

スライド 3: レーザの活用 I クリーニング 「クッキングプレート」
レーザの活用 I クリーニング 「クッキングプレート」
Before After
© 2025 IPG Photonics 3
Page4
スライド 4: IPGレーザ I ソリューション
IPGレーザ I ソリューション
レーザクリーニングとは スキャナー
• スキャンされたレーザを正確にコント
ロールすることにより基材表面から
対象物を除去する工法です。 スキャンの方向
スキャンされた
レーザ コンタミネーション
• レーザ熱衝撃を利用し、基材へのダ ▪ さび
▪ 埃
メージを最小限に抑制し、不要な物 ▪ 油分
▪ …
質を効果的に剥離、昇華させます。
クリーニングの方向
© 2025 IPG Photonics 4
Page5
スライド 5: レーザの活用 I クリーニング 「食品コンベヤー」
レーザの活用 I クリーニング 「食品コンベヤー」
Before After
© 2025 IPG Photonics 5
Page6
スライド 6: 従来工法 I ユーザー様が抱える課題
従来工法 I ユーザー様が抱える課題
サンドブラスト ドライアイス
• ワーク表面のダメージ • 騒音が大きい
• 消耗品（メディア）のコスト • 消耗品（メディア）のコスト
• メディア回収と廃棄のコスト
ケミカル サーマル
MEK
• 有機溶剤の環境問題 ・ エネルギーコスト
• 廃液処理 ・ 選択的洗浄が難しい
イメージ引用：チョイする、アイカワ（AMAZONサイト内）
© 2025 IPG Photonics 6
Page7
スライド 7: IPGレーザ I レーザクリーニングのメリット （各工法との比較）
IPGレーザ I レーザクリーニングのメリット （各工法との比較）
対 サンドブラスト 対 ドライアイス
• 消耗品を必要としない • 低騒音
• 選択的クリーニングが可能 • ランニングコストが安い
対 ケミカル洗浄 対 サーマル洗浄
MEK
• 環境にやさしい • 高速クリーニング
• 廃液処理が不要 • エネルギー効率が高い
• 入熱を抑え、幅広い材料に
対応
イメージ引用：チョイする、アイカワ（AMAZONサイト内）
© 2025 IPG Photonics 7
Page8
スライド 8: レーザクリーニング I 活用事例
レーザクリーニング I 活用事例
溶接 溶接後の
塗装
接着前の 酸化膜/ 金型
錆
表面改質 テンパーカラー 洗浄
除去
/脱脂 除去
© 2025 IPG Photonics 8
Page9
スライド 9: レーザクリーニング I 接着剤塗布前の表面改質
レーザクリーニング I 接着剤塗布前の表面改質
© 2025 IPG Photonics 9
Page10
スライド 10: レーザクリーニング I 活用事例
レーザクリーニング I 活用事例
溶接 溶接後の
塗装
接着前の 酸化膜/ 金型
錆
表面改質 テンパーカラー 洗浄
除去
/脱脂 除去
© 2025 IPG Photonics 10
Page11
スライド 11: レーザクリーニング I 溶接後の焼取り
レーザクリーニング I 溶接後の焼取り
© 2025 IPG Photonics 11
Page12
スライド 12: レーザクリーニング I 活用事例
レーザクリーニング I 活用事例
溶接 溶接後の
塗装
接着前の 酸化膜/ 金型
錆
表面改質 テンパーカラー 洗浄
除去
/脱脂 除去
© 2025 IPG Photonics 12
Page13
スライド 13: レーザクリーニング I 金型
レーザクリーニング I 金型
© 2025 IPG Photonics 13
Page14
スライド 14: レーザクリーニング I 活用事例
レーザクリーニング I 活用事例
溶接 溶接後の
塗装
接着前の 酸化膜/ 金型
錆
表面改質 テンパーカラー 洗浄
除去
/脱脂 除去
© 2025 IPG Photonics 14
Page15
スライド 15: レーザクリーニング I 塗装剥離
レーザクリーニング I 塗装剥離
© 2025 IPG Photonics 15
Page16
スライド 16: IPGパルスレーザ I ラインナップ紹介
IPGパルスレーザ I ラインナップ紹介
加工セル
スキャナー
IRパルスレーザ発信器
専用ソフトウエア
レーザ発信器、スキャナー、そしてクリーニング専用加工セルまでご提供いたします。
© 2025 IPG Photonics 16
Page17
スライド 17: ラインナップ紹介
ラインナップ紹介 【オプティクス】
ロボット用 マニュアル用
低出力 CL 20 / 50 / 100 / 200 中出力 CL 150 / 300 / 500 高出力 CL 1000
© 2025 IPG Photonics 17
Page18
スライド 18: IPGレーザ I ソリューション
IPGレーザ I ソリューション
レーザなら
高い生産性 • 処理速度が速い 1,000 m2/時間以上（実績）
サステナブル • 消耗品ゼロ、省エネ
選択的 • 必要な箇所のみ汚れを除去
低オペレーションコスト • ほぼメンテナンスフリー
安全 • 操作が簡単、有害性がなく、静か
非接触 • ワーク表面を傷つけず、寿命をキープ
© 2025 IPG Photonics 18
Page19
スライド 19: THANK YOU
THANK YOU
