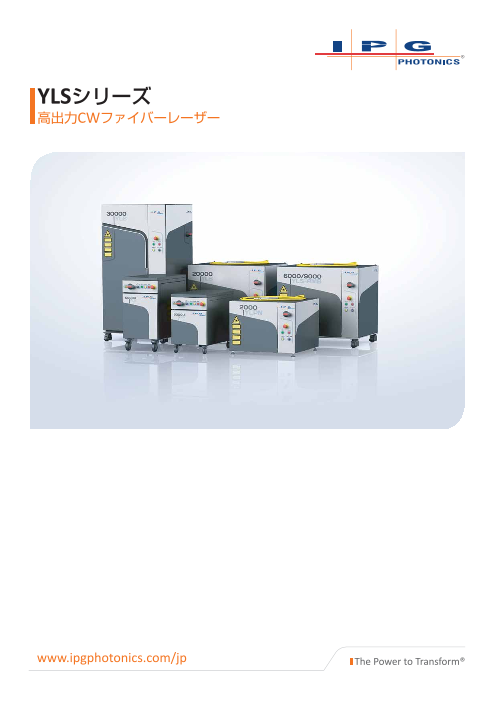

R YLSシリーズ 高出力CWファイバーレーザー www.ipgphotonics.com/jp The Power to Transform®

概　要 加工事例 YLSシリーズのファイバーレーザーは、最大出力120kWの産業用ファイバーレーザーで、品質に対し極めて要求 溶接（鉄） 突合せ溶接ウォブル（銅） 水準の高い自動車、航空宇宙、石油・天然ガスなどの産業分野において高く評価されています。 YLSシリーズは堅牢なユニットで、湿度管理された密閉キャビネット内に収容されています。 デジタルI/Oや、アナログ制御、IPG独自のレー ザーネットソフトウェアで制御し、DeviceNet、 Ethernetなどのインターフェースをオプションで 追加することもできます。産業用レーザーとして 切断（鉄） ウォブル溶接（アルミ） 開発されているため、あらゆるファイバー口径に 対応することができ、最大6分岐までの分岐 モジュールをオプションとして用意しています。 切断（真鍮/銅/アルミ） ＊ モデル 外観 特長 発振モード 波長 出力 カプラー 冷却（kW） オプション 方法 用途 代表的な製品 寸法（mm） （W×D×H） YLS標準タイプファイバーレーザー スタンダード フィーディングファイバーからHLC-8（QBHタイプ）、 CW 溶接　切断加工　アニーリング　穴あけ加工1070 1 - 120 〇 水冷 YLS-20000 856×806×1403 （マルチモード） HLC-10、HLC-24、またはLCA（QDスタイル）コネクタの （連続波） ブレージング　熱処理　クラッディング いずれかに接続 SM ビーム拡がり角やビームプロファイルを変えずに10%から CW 高アスペクト比での溶接 フル出力まで対応 1070 1 - 10 × 水冷 YLS-10000-SM 850×800×1400 （シングルモード） プロセスファイバー使用不可 （連続波） 高反射率の金属の切断加工 BR ブレージング専用設計で高速ブレージングを実現 CW レーザーブレージング 接合部の熱処理により強度を向上 1070 5 - 10 専用カプラー 水冷 YLS-10000-BR 856×806×1517 （ブレージング） 3点スポット溶接特殊プロセスファイバーで使用 （連続波） CUT 厳しい切削加工環境でも高性能を発揮できる 金属切断加工 CW 切削加工用レーザー 1070 1 - 20 × 水冷 チタン、カーボンスチール、 YLS-20000-CUT 1005×815×806 （カット） 除湿器内蔵型の密封された超小型特殊設計 （連続波） ステンレススチールなどの切断加工 銅、真鍮、アルミニウムなど高反射性素材の加工 U CUTよりもさらに小型化を追求した超コンパクトデザイン CW × 水冷 高速切断1070 1 - 10 YLS-3000-U 428×808×567 （ウルトラコンパクト） （連続波） リモート溶接 切削加工 溶接　ブレージング ECO 電力変換効率が50％を超えるECOモデル CW 1070 1 - 10 〇 水冷 銅、真鍮、アルミニウムの加工　穴あけ加工ダウンタイム低減の高信頼性 YLS-10000-ECO 815×806×1005 （エコ） （連続波） アディティブ・マニュファクチャリング　 表面処理　熱処理 AMB 中央部分とリング部分の最大出力：25kW CW シングル設定で厚みや素材の異なる切断 センタービーム最大出力：12kW 1070 1 - 25 × 水冷 YLS-15000-AMB 1005×815×806 （アジャスタブルモードビーム） 厚みのある素材の穴あけ加工加工作業中にモード調整可能 （連続波） ＊　寸法表記は各モデルの一例です。詳細につきましてはお問い合わせください。

カプラーオプション IPGの高出力 CWファイバーレーザー YLSシリーズは、各種デリバリーオプションによって、 ファイバーレーザーの機能を大幅に拡張することが可能です。 プロセスファイバー 【特長】 出力 バヨネットタイプ ファイバーコア径（μm） 冷却方法 高品質ビームモード ～10kW HLC-8 100, 150, 200, 300, 400, 600, 800, 1000 水冷式 柔軟で高適合性 ～10kW HLC-16 200, 300, 400, 600 水冷式 10～30kW HLC-24 100, 150, 200, 300, 400, 600 水冷式 30～100kW LCA 100, 150, 200, 300, 400, 600 水冷式 ファイバーカプラー 【特長】 出力 バヨネット レンズ径 入射側ファイバー 出射側ファイバー 重量ファイバー損傷検出 タイプ （mm） コア径（μm） コア径（μ 冷却方法m） （ kg） 出力ロスの最小化 認証機器 3kW HLC-8 12 空冷式 2.4TÜV 温度異常保護 HLC-8 50 100-1000 10kW 25 4.7 LCA HLC-8 水冷式 30kW HLC-16 50 100 150-1000 11 LCA 50kW HLC-24 85 300 600 57.5 ビームスイッチ 【特長】 レンズ径 入射側ファイバー 出射側ファイバー 重量 ファイバー損傷検出 出力 チャネル 冷却方法 （mm） コア径（μm） コア径（μm） （ kg） 高速ビームシャッター 3kW 2CH/4CH 12mm 空冷式 6.4（2CH）/10.8（4CH） TÜV 認証機器 温度異常保護 2CH/3CH/ 50 100-1000 16.5（2CH）/25.2（3CH）10kW 25mm 最小熱損失 4CH/6CH 26.3（4CH）/39.5（6CH） 水冷式 2CH/3CH/ 200-600 83.5（2CH）/60.4（3CH） 30kW 50mm 100 4CH* （*4CH 150-600） 62.0（4CH） IPG フォトニクスジャパン株式会社 本　　社 神奈川県横浜市港北区新羽町920 Te：l 045-716-9831 Fax： 045-547-1651 www.ipgphotonics.com/jp 中部支店 愛知県安城市三河安城本町1-34-5 Te：l 0566-73-5101 Fax： 0566-77-5267 info@ipgphotonics.co.jp The Power to Transform® IPG-J-201911-YLS-1
