プラスチック製 地下貯留浸透施設 支持力改善工法

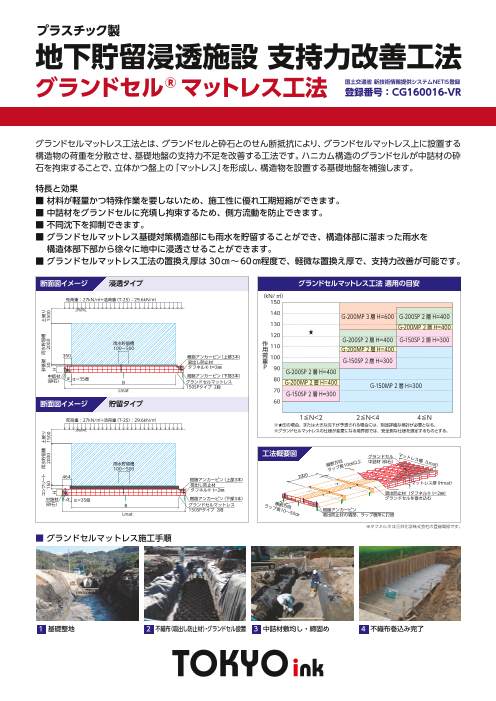

プラスチック製 地下貯留浸透施設 支持力改善工法 グランドセル®マットレス工法 国土交通省 新技術情報提供システムNETIS登録 登録番号：CG160016-VR グランドセルマットレス工法とは、グランドセルと砕石とのせん断抵抗により、グランドセルマットレス上に設置する 構造物の荷重を分散させ、基礎地盤の支持力不足を改善する工法です。ハニカム構造のグランドセルが中詰材の砕 石を拘束することで、立体かつ盤上の「マットレス」を形成し、構造物を設置する基礎地盤を補強します。 特長と効果 ■ 材料が軽量かつ特殊作業を要しないため、施工性に優れ工期短縮ができます。 ■ 中詰材をグランドセルに充填し拘束するため、側方流動を防止できます。 ■ 不同沈下を抑制できます。 ■ グランドセルマットレス基礎対策構造部にも雨水を貯留することができ、構造体部に溜まった雨水を 　 構造体部下部から徐々に地中に浸透させることができます。 ■ グランドセルマットレス工法の置換え厚は 30㎝～60㎝程度で、軽微な置換え厚で、支持力改善が可能です。 断面図イメージ 浸透タイプ グランドセルマットレス工法 適用の目安 （kN/ ㎡） 死荷重：27kN/㎡+活荷重（T-25）：29.6kN/㎡ 150 140 G-200MP 3 層 H=600 G-200SP 2 層 H=400 130 G-200MP 2 層 H=400 120 ★ 雨水貯留槽 作 G-200SP 2 層 H=400 G-150SP 2 層 H=300 100～500 用110 G-200MP 2 層 H=400 350 樹脂アンカーピン（上部3本） 荷 重100 吸出し防止材 G-150SP 2 層 H=300 タフネル® t=2㎜ P 90 G-200SP 2 層 H=400 中詰材 α α=35度 樹脂アンカーピン（下部3本） （砕石） B グランドセルマットレス 80 G-200MP 2 層 H=400 150SPタイプ 2段 G-150MP 2 層 H=300 Lmat 70 G-150SP 2 層 H=300 断面図イメージ 貯留タイプ 60 死荷重：27kN/㎡+活荷重（T-25）：29.6kN/㎡ 1≦N<2 2≦N<4 4≦N ※★印の場合、または大きな沈下が予想される場合には、別途詳細な検討が必要となる。 ※グランドセルマットレスの仕様が変更になる境界部では、安全側な仕様を選定するものとする。 工法概要図 グランドセル マットレス幅 雨水貯留槽 （ 縦断方向 中詰材（砕石） Lmat） ラップ長 10㎝以 上 100～500 464 2000樹脂アンカーピン（上部3本） 吸出し防止材 マットレス厚（Hmat） タフネル® t=2㎜ 吸出防止材（タフネル® t=2㎜） 中詰材 α α=35度 樹脂アンカーピン（下部3本） グランドセルを巻き込む （砕石） B グランドセルマットレス ラ 横 ッ 断 プ 方 長 向 150SPタイプ 2段 10～50 樹脂アンカーピン Lmat ㎝ 吸出防止材の端部、ラップ箇所に打設 ※タフネル®は三井化学株式会社の登録商標です。 ■ グランドセルマットレス施工手順 1 基礎整地 2 不織布（吸出し防止材）・グランドセル設置 3 中詰材敷均し・締固め 4 不織布巻込み完了 コンクリート 雨水貯留槽 土被り 砂基礎 雨水貯留槽 土被り 150 2000 1500 30 2000 1500 H H

グランドセル®マットレス工法 NETIS登録番号：CG160016-VR 2017年にNETIS（新技術情報提供システム）登録された「テラセル®マットレス工法」は、2020年4月より「VR」を 取得し、評価情報が掲載されています。また、継続調査の対象技術となっています。 ■ 活用効果評価の内容 ■ 項目の平均（点）と 〈優れていた所〉 　 従来技術（従来工法（）点）の比較 掘削断面を小さくできることから、土工量、置換砕石量及び 　残土処分量が減少するため、経済性、工程に優れている 参考 経済性 A 土工量の減少にともない、重機災害等の危険性が減少する B 製品重量が軽く施工が容易であることから施工性に優れている 環境 C 工程 重機作業の減少にともない、騒音・振動及びCO2発生が減少すること D 　 から、周辺環境への影響を低減できる 〈今後、当該技術を活用できる工事に活用したいか〉 施工性 品質 出来形 今後も是非 活用を 場合によっては 技術の改良を 活用したい 検討したい 活用することもある 強く望む 安全性 42％ 50％ 8％ 0％ 従来技術（従来工法） 新技術 （H26.4 月以降の活用効果調査表の 11件にて判定） ■ グランドセル製品規格 標準セルサイズ セル数 標準展開寸法 型式 標準展開面積 製品重量 （w×l） （横×縦） （H×W×L） G-150SP 10×30 150㎜×2.56m×6.84m 17.51㎡ 約 35kg/ 枚 256㎜ G-150SP-8 8×30 150㎜×2.04m×6.84m 13.95 ㎡ 約 29kg/ 枚 S型 228㎜ G-150SP-7 256㎜×228㎜ 7×30 150㎜×1.79m×6.84m 12.24 ㎡ 約 25kg/ 枚 G-150SP-6 6×30 150㎜×1.53m×6.84m 10.46 ㎡ 約 22kg/ 枚 320㎜ G-150SP-4 4×30 150㎜×1.02m×6.84m 6.97 ㎡ 約 15kg/ 枚 G-150MP 8×30 150㎜×2.56m×8.67m 22.19 ㎡ 約 37kg/ 枚 M型 289㎜ G-150MP-6 6×30 320㎜×289㎜ 150㎜×1.92m×8.67m 16.64 ㎡ 約 28kg/ 枚 G-150MP-4 4×30 150㎜×1.28m×8.67m 11.09 ㎡ 約 19kg/ 枚 G-150MP-3 3×30 150㎜×0.96m×8.67m 8.32 ㎡ 約 14kg/ 枚 G-200SP 10×30 200㎜×2.56m×6.84m 17.51㎡ 約 47kg/ 枚 150㎜ 200㎜ G-200SP-8 8×30 200㎜×2.04m×6.84m 13.95 ㎡ 約 40kg/ 枚 G-200SP-7 256㎜×228㎜ 7×30 200㎜×1.79m×6.84m 12.24 ㎡ 約 33kg/ 枚 G-200SP-6 6×30 200㎜×1.53m×6.84m 10.46 ㎡ 約 30kg/ 枚 G-200SP-4 4×30 200㎜×1.02m×6.84m 6.97 ㎡ 約 20kg/ 枚 G-200MP 8×30 200㎜×2.56m×8.67m 22.19 ㎡ 約 49kg/ 枚 G-200MP-6 6×30 200㎜×1.92m×8.67m 16.64 ㎡ 約 37kg/ 枚 320㎜×289㎜ G-200MP-4 4×30 200㎜×1.28m×8.67m 11.09 ㎡ 約 25kg/ 枚 L G-200MP-3 3×30 200㎜×0.96m×8.67m 8.32 ㎡ 約 19kg/ 枚 W H ※ 標準セルサイズ、標準展開寸法、標準展開面積は、参考値となります。 製造元 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 https://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 販売元 大銑産業株式会社 本　　　社／ 〒541-0042 大阪府大阪市中央区今橋 2-1-10 ダイセンビル 　　　　　　 土木部　TEL.06-6220-1135　FAX.06-6220-1105 https://www.daisensangyo.co.jp 東 京 支 店／ 〒103-0024 東京都中央区日本橋小舟町 11-7 ダイセンビル 6F・7F 　　　　　　 TEL.03-5652-7870　FAX.03-5652-7871 21.1.2K ▲ ▲▲▲
