河川護岸基礎での支持力改善工法

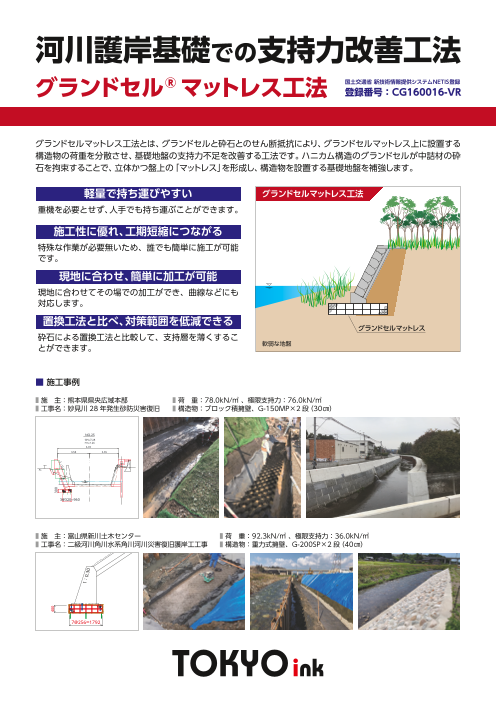

河川護岸基礎での支持力改善工法 グランドセル®マットレス工法 国土交通省 新技術情報提供システムNETIS登録 登録番号：CG160016-VR グランドセルマットレス工法とは、グランドセルと砕石とのせん断抵抗により、グランドセルマットレス上に設置する 構造物の荷重を分散させ、基礎地盤の支持力不足を改善する工法です。ハニカム構造のグランドセルが中詰材の砕 石を拘束することで、立体かつ盤上の「マットレス」を形成し、構造物を設置する基礎地盤を補強します。 軽量で持ち運びやすい グランドセルマットレス工法 重機を必要とせず、人手でも持ち運ぶことができます。 施工性に優れ、工期短縮につながる 特殊な作業が必要無いため、誰でも簡単に施工が可能 です。 現地に合わせ、簡単に加工が可能 現地に合わせてその場での加工ができ、曲線などにも 対応します。 置換工法と比べ、対策範囲を低減できる グランドセルマットレス 砕石による置換工法と比較して、支持層を薄くするこ とができます。 軟弱な地盤 ■ 施工事例 ■ 施　主：熊本県県央広域本部 ■ 荷　重：78.0kN/㎡ 、極限支持力：76.0kN/㎡ ■ 工事名：妙見川 28年発生砂防災害復旧 ■ 構造物：ブロック積擁壁、G-150MP×2段（30㎝） NO.25 GH=7.28 FH=7.26 6.93 3.58 3.35 As 瓦礫 3@320=960 ■ 施　主：富山県新川土木センター ■ 荷　重：92.3kN/㎡ 、極限支持力：36.0kN/㎡ ■ 工事名：二級河川角川水系角川河川災害復旧護岸工工事 ■ 構造物：重力式擁壁、G-200SP×2段（40㎝） 7@256=1792 400 300 1：0.30 1：0 .4

グランドセル®マットレス工法 NETIS登録番号：CG160016-VR 2017年にNETIS（新技術情報提供システム）登録された「テラセル®マットレス工法」は、2020年4月より「VR」を 取得し、評価情報が掲載されています。また、継続調査の対象技術となっています。 ■ 活用効果評価の内容 ■ 項目の平均（点）と 〈優れていた所〉 　 従来技術（従来工法（）点）の比較 掘削断面を小さくできることから、土工量、置換砕石量及び 　残土処分量が減少するため、経済性、工程に優れている 参考 経済性 A 土工量の減少にともない、重機災害等の危険性が減少する B 製品重量が軽く施工が容易であることから施工性に優れている 環境 C 工程 重機作業の減少にともない、騒音・振動及びCO2発生が減少すること D 　 から、周辺環境への影響を低減できる 〈今後、当該技術を活用できる工事に活用したいか〉 （H26.4 月以降の活用効果調査表の 11件にて判定） 施工性 品質 出来形 今後も是非 活用を 場合によっては 技術の改良を 活用したい 検討したい 活用することもある 強く望む 安全性 42％ 50％ 8％ 0％ 従来技術（従来工法） 新技術 ■ グランドセルマットレス施工手順 1 基礎整地 2 不織布（吸出し防止材）・ 3 中詰材敷均し・締固め 4 不織布巻込み完了 グランドセル設置 ■ グランドセル製品規格 型式 標準セルサイズ セル数 標準展開寸法 標準展開面積 製品重量 256㎜ （w×l） （横×縦） （H×W×L） G-150SP 10×30 150㎜×2.56m×6.84m 17.51㎡ 約 35kg/ 枚 S型 228㎜ G-150SP-8 8×30 150㎜×2.04m×6.84m 13.95 ㎡ 約 29kg/ 枚 G-150SP-7 256㎜×228㎜ 7×30 150㎜×1.79m×6.84m 12.24 ㎡ 約 25kg/ 枚 G-150SP-6 6×30 150㎜×1.53m×6.84m 10.46 ㎡ 約 22kg/ 枚 320㎜ G-150SP-4 4×30 150㎜×1.02m×6.84m 6.97 ㎡ 約 15kg/ 枚 G-150MP 8×30 150㎜×2.56m×8.67m 22.19 ㎡ 約 37kg/ 枚 M型 289㎜ G-150MP-6 320㎜×289㎜ 6×30 150㎜×1.92m×8.67m 16.64 ㎡ 約 28kg/ 枚 G-150MP-4 4×30 150㎜×1.28m×8.67m 11.09 ㎡ 約 19kg/ 枚 G-150MP-3 3×30 150㎜×0.96m×8.67m 8.32 ㎡ 約 14kg/ 枚 G-200SP 10×30 200㎜×2.56m×6.84m 17.51㎡ 約 47kg/ 枚 200㎜ 150㎜ G-200SP-8 8×30 200㎜×2.04m×6.84m 13.95 ㎡ 約 40kg/ 枚 G-200SP-7 256㎜×228㎜ 7×30 200㎜×1.79m×6.84m 12.24 ㎡ 約 33kg/ 枚 G-200SP-6 6×30 200㎜×1.53m×6.84m 10.46 ㎡ 約 30kg/ 枚 G-200SP-4 4×30 200㎜×1.02m×6.84m 6.97 ㎡ 約 20kg/ 枚 G-200MP 8×30 200㎜×2.56m×8.67m 22.19 ㎡ 約 49kg/ 枚 G-200MP-6 6×30 200㎜×1.92m×8.67m 16.64 ㎡ 約 37kg/ 枚 G-200MP-4 320㎜×289㎜ 4×30 200㎜×1.28m×8.67m 11.09 ㎡ 約 25kg/ 枚 L G-200MP-3 3×30 200㎜×0.96m×8.67m 8.32 ㎡ 約 19kg/ 枚 W H ※ 標準セルサイズ、標準展開寸法、標準展開面積は、参考値となります。 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 https://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 20.7.D ▲ ▲▲▲
