グランドセル® 砕石舗装工法

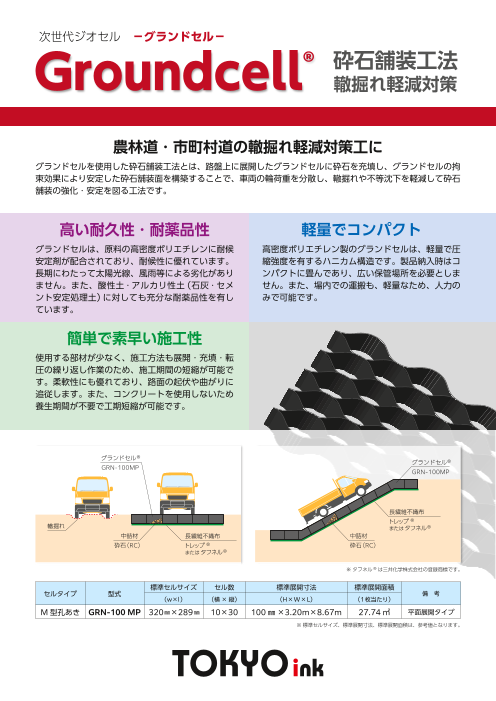

次世代ジオセル －グランドセル－ Groundcell® 砕石舗装工法 轍掘れ軽減対策 農林道・市町村道の轍掘れ軽減対策工に グランドセルを使用した砕石舗装工法とは、路盤上に展開したグランドセルに砕石を充填し、グランドセルの拘 束効果により安定した砕石舗装面を構築することで、車両の輪荷重を分散し、轍掘れや不等沈下を軽減して砕石 舗装の強化・安定を図る工法です。 高い耐久性・耐薬品性 軽量でコンパクト グランドセルは、原料の高密度ポリエチレンに耐候 高密度ポリエチレン製のグランドセルは、軽量で圧 安定剤が配合されており、耐候性に優れています。 縮強度を有するハニカム構造です。製品納入時はコ 長期にわたって太陽光線、風雨等による劣化があり ンパクトに畳んであり、広い保管場所を必要としま ません。また、酸性土・アルカリ性土（石灰・セメ せん。また、場内での運搬も、軽量なため、人力の ント安定処理土）に対しても充分な耐薬品性を有し みで可能です。 ています。 簡単で素早い施工性 使用する部材が少なく、施工方法も展開・充填・転 圧の繰り返し作業のため、施工期間の短縮が可能で す。柔軟性にも優れており、路面の起伏や曲がりに 追従します。また、コンクリートを使用しないため 養生期間が不要で工期短縮が可能です。 グランドセル® グランドセル® GRN-100MP GRN-100MP 長繊維不織布 トレップ® 轍掘れ またはタフネル® 中詰材 長繊維不織布 中詰材 砕石（RC） トレップ ® 砕石（RC） またはタフネル® ※ タフネル®は三井化学株式会社の登録商標です。 標準セルサイズ セル数 標準展開寸法 標準展開面積 セルタイプ 型式 備　考 （w×l） （横×縦） （H×W×L） （1枚当たり） M型孔あき GRN-100 MP 320㎜×289㎜ 10×30 100㎜×3.20m×8.67m 27.74 ㎡ 平面展開タイプ ※ 標準セルサイズ、標準展開寸法、標準展開面積は、参考値となります。

Groundcell® 新潟県の農林道において性能照査試験を実施 ■ グランドセル砕石舗装の主な効果 グランドセルに中詰材を充填し路盤の安定処理を図ることは次のような場合に効果があります。 1.　路盤の必要掘削深度を最小限に抑えることができるため、掘削による発生土も最小限に抑えられます。 　　発生土の搬出や処分が困難な場所に適してします。 2.　砂利舗装の場合、雨水の水路ができません。常に安定した舗装面を維持します。 　　環境を考慮した雨水の浸透による排水を図る場合に優れた効果を発揮します。 グランドセル 未使用 路盤模式図 グランドセル 使用 路盤模式図 集中荷重により轍が発生 グランドセルの拘束効果により荷重分散 ■ グランドセル施工フロー 1 施工前 2 長繊維不織布敷設 3 グランドセル展開 4 グランドセル接続 5 中詰材充填・転圧 6 完成 当社の製品群は「安心・安全」「防災・減災・復旧」「環境・エコ」をコンセプトに開発を推進しています。 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 https://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 23.9.1K
