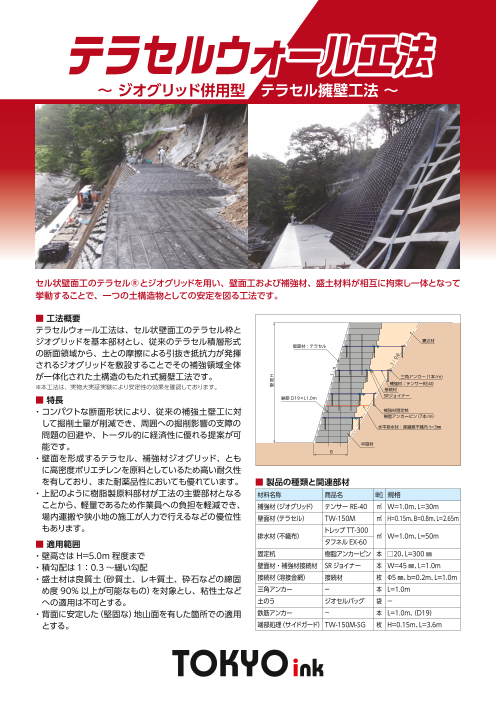

テラセルウォール工法

テラセルウォール工法 ～ ジオグリッド併用型 テラセル擁壁工法 ～ セル状壁面工のテラセル®とジオグリッドを用い、壁面工および補強材、盛土材料が相互に拘束し一体となって 挙動することで、一つの土構造物としての安定を図る工法です。 ■ 工法概要 テラセルウォール工法は、セル状壁面工のテラセル枠と ジオグリッドを基本部材とし、従来のテラセル積層形式 裏込材 壁面材：テラセル の断面領域から、土との摩擦による引抜き抵抗力が発揮 されるジオグリッドを敷設することでその補強領域全体 が一体化された土構造のもたれ式擁壁工法です。 三角アンカー（1本/ｍ） ※本工法は、実物大実証実験により安定性の効果を確認しております。 補強材：テンサーRE40 接続材 ■ 特長 鉄筋 D19×L1.0m SRジョイナー ・コンパクトな断面形状により、従来の補強土壁工に対 補強材固定杭 樹脂アンカーピン（7本/m） して掘削土量が削減でき、周囲への掘削影響の支障の 水平排水材：長繊維不織布 t=3㎜ 問題の回避や、トータル的に経済性に優れる提案が可 能です。 中詰材 B ・壁面を形成するテラセル、補強材ジオグリッド、とも に高密度ポリエチレンを原料としているため高い耐久性 を有しており、また耐薬品性においても優れています。 ■ 製品の種類と関連部材 ・上記のように樹脂製原料部材が工法の主要部材となる 材料名称 商品名 単位 規格 ことから、軽量であるため作業員への負担を軽減でき、 補強材（ジオグリッド） テンサー RE-40 ㎡ W=1.0m、L=30m 場内運搬や狭小地の施工が人力で行えるなどの優位性 壁面材（テラセル） TW-150M ㎡ H=0.15ｍ、B=0.8ｍ、L=2.65m もあります。 トレップTT-300 排水材（不織布） ㎡ W=1.0m、L=50m ■ 適用範囲 タフネル EX-60 ・壁高さはH=5.0m程度まで 固定杭 樹脂アンカーピン 本 □20、L=300 ㎜ ・積勾配は1：0.3～緩い勾配 壁面材・補強材接続材 SRジョイナー 本 W=45㎜、L=1.0m ・盛土材は良質土（砂質土、レキ質土、砕石などの締固 接続材（溶接金網） 接続材 枚 Φ5㎜、b=0.2m、L=1.0m め度 90%以上が可能なもの）を対象とし、粘性土など 三角アンカー － 本 L=1.0m への適用は不可とする。 土のう ジオセルバッグ 袋 － ・背面に安定した（堅固な）地山面を有した箇所での適用 鉄筋アンカー － 本 L=1.0m、（D19） とする。 端部処理（サイドガード）TW-150M-SG 枚 H=0.15ｍ、L=3.6m 壁高H 1：n 1：0.6

■ 施工フロー ■ 代表的な施工例 1 準備工 床付け 壁面材設置（テラセル） テラセル内中詰材の投入 2 壁面材設置 (2）～（3）を4段ま テラセル展開・設置 での繰り返し。 同時に背面（裏込 材）を敷き均し・ 3 壁面形成 中詰材充填・転圧 締固めを行う。 4 補強材敷設 壁面材（テラセル）転圧状況 裏込材敷き均し状況 裏込材転圧状況 テンサー RE-40 敷設 (2) ～ (4)までを繰返し。 計画にて指示され 所定の計画高まで施工する。 ている層に水平排 水材を敷設する。 天端調整 5 計画高さになるよう 土のうで調整する ジオグリッド取付け 補強材接続部アンカー固定 補強材前面部アンカー固定 6 仕上げ・片付け （2）～（4）間 壁面材の設置 仕上がり高 中詰材の投入・転圧 15㎝ 補強材背面三角アンカー部 補強材背面三角アンカー固定 繰 返 仕上がり高 30㎝ し 壁面材の設置 作 仕上がり高 業 中詰材の投入・転圧 15㎝ 裏込材の投入・転圧 仕上がり高 60㎝ 補強材の設置（取付・設置） ■ 設計フロー ■ 実物大実証実験状況 〈START〉 テラセル擁壁単体での安定計算 YES （満足するか？） テラセル擁壁工法 NO 〈STEP-1〉 3セル断面→4セル断面→5セル断面 ＊外的安定の照査 （滑動・転倒・支持） テンサー敷設併用での安定計算 YES （満足するか？） テラセルウォール工法 試験盛土構築 NO 〈STEP-2〉 3セル断面+テンサー補強材 ト ＊外的安定の照査 　① 疑似擁壁（全体補強）の設計 ラ イ （滑動・転倒・支持） 　 （テンサーの引抜き抵抗力による ア 　 　補強範囲拘束一体化） ル 別途対策案検討 （満足するか？） ・壁面勾配を寝かす（ex.1：03→1：0.4） ・背面の盛土材の定数を高める（ex.φ=30→35°） 　など 載荷試験 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 http://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 18.5.3K
