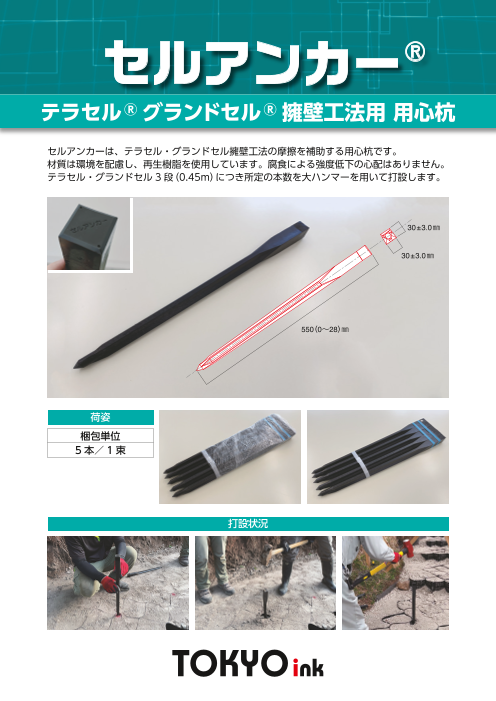

セルアンカー®
テラセル®グランドセル®擁壁工法用 用心杭
セルアンカーは、テラセル・グランドセル擁壁工法の摩擦を補助する用心杭です。
材質は環境を配慮し、再生樹脂を使用しています。腐食による強度低下の心配はありません。
テラセル・グランドセル 3段（0.45m）につき所定の本数を大ハンマーを用いて打設します。
30±3.0㎜
30±3.0㎜
550（0～28）㎜
荷姿
梱包単位
5本／ 1束
打設状況
Page2
セルアンカー®
引張試験結果
セルアンカーの効果を確認するため、国立大学法人 北海道国立大学機構 北見工業大学にご協
力を頂き、セルアンカーを打設した擁壁と打設していない擁壁（中詰材のみ）の実物大引張試
験を実施しました。
引張試験の結果、セルアンカーを打設した擁壁の最大荷重が打設していない擁壁を上回り、
セルアンカー打設による摩擦補助の効果を確認することができました。
※擁壁の設計上は摩擦補助の効果を見込みません。
セルアンカー打設 ケース名 最大荷重（kN）
セルアンカー有り 34.05
セルアンカー無し 28.41
35
30
25
荷
重
（ 20
k N
） 15
10
5 セルアンカー有り
セルアンカー無し
0
0 5 10 15 20 25
変位量（㎝）
セルアンカー打設詳細図
正面図 樹脂アンカーピン（1本／袋） 標準断面図
3段以上は
アンカーが必要 ジオセルバッグ（3.5袋／m）
A A
450 調整高
テラセル®
グランドセル®
2650
H 裏面排水材
平面図 セルドレーン®
A-A平面 充填材：砕石
C-40（またはRC-40）
セルアンカー
800
前面側
