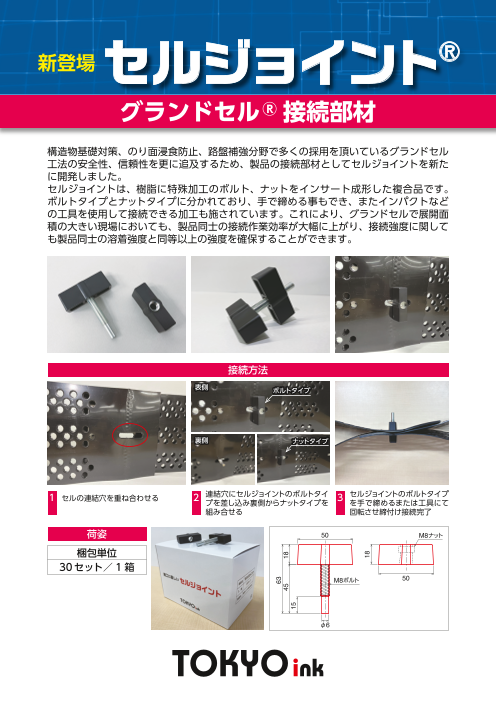

グランドセル® 接続部材「セルジョイント®」

新登場セルジョイント® グランドセル®接続部材 構造物基礎対策、のり面浸食防止、路盤補強分野で多くの採用を頂いているグランドセル 工法の安全性、信頼性を更に追及するため、製品の接続部材としてセルジョイントを新た に開発しました。 セルジョイントは、樹脂に特殊加工のボルト、ナットをインサート成形した複合品です。 ボルトタイプとナットタイプに分かれており、手で締める事もでき、またインパクトなど の工具を使用して接続できる加工も施されています。これにより、グランドセルで展開面 積の大きい現場においても、製品同士の接続作業効率が大幅に上がり、接続強度に関して も製品同士の溶着強度と同等以上の強度を確保することができます。 接続方法 表側 ボルトタイプ 裏側 ナットタイプ 1 セルの連結穴を重ね合わせる 2 連結穴にセルジョイントのボルトタイ セルジョイントのボルトタイプ プを差し込み裏側からナットタイプを 3 を手で締めるまたは工具にて 組み合せる 回転させ締付け接続完了 荷姿 50 M8ナット 梱包単位 30セット／ 1箱 M8ボルト 50 φ6 63 45 18 15 18

セルジョイント® 強度試験結果 【試料】グランドセル高さ150㎜＋セルジョイント1箇所 【試料】グランドセル高さ200㎜＋セルジョイント2箇所 【試験方法】 JIS L 1908 準拠 【試験方法】 JIS L 1908 準拠 試験結果 試験結果 試料No. 試料No. 最大引張強さ　N/15㎝ 最大引張強さ　N/20㎝ 1 3830 1 7240 2 3860 2 6970 3 3640 3 6990 4 3140 4 7130 5 3330 5 7190 平均 3560 平均 7100 ※試験機関：一般財団法人 日本繊維製品品質技術センター 東京試験センター 接合部詳細 グランドセル高さ／ 100・150㎜タイプ=セルジョイント1箇所 平面図 セルジョイント取付図 セル幅方向 1 箇所 開孔部の目合を重ねてセルジョイント止めする。 標準幅±3% 接合部A 接合部B セルジョイント（ナットタイプ） 接合部A セルジョイント（ボトルタイプ） 接合部B セルジョイントを連結穴に挿入し、回転させ締付ける グランドセル高さ／ 200㎜タイプ=セルジョイント2箇所 平面図 セルジョイント取付図 セル幅方向 2 箇所 開孔部の目合を重ねてセルジョイント止めする。 標準幅±3% 接合部A 接合部B セルジョイント（ナットタイプ） 接合部A セルジョイント（ボトルタイプ） 接合部B セルジョイントを連結穴に挿入し、回転させ締付ける 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 https://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 23.12.D セル延長方向 セル延長方向 標準延長±3% 標準延長±3% 200 100／150 200 100／150
