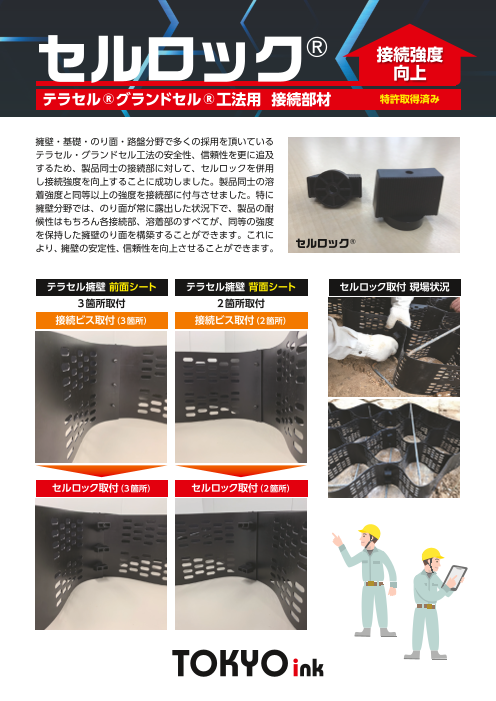

テラセル ® グランドセル ® 工法用 接続部材「セルロック®」

セルロック® 接続強度 向上 テラセル®グランドセル®工法用 接続部材 特許取得済み 擁壁・基礎・のり面・路盤分野で多くの採用を頂いている テラセル・グランドセル工法の安全性、信頼性を更に追及 するため、製品同士の接続部に対して、セルロックを併用 し接続強度を向上することに成功しました。製品同士の溶 着強度と同等以上の強度を接続部に付与させました。特に 擁壁分野では、のり面が常に露出した状況下で、製品の耐 候性はもちろん各接続部、溶着部のすべてが、同等の強度 を保持した擁壁のり面を構築することができます。これに より、擁壁の安定性、信頼性を向上させることができます。 セルロック® テラセル擁壁 前面シート テラセル擁壁 背面シート セルロック取付 現場状況 3箇所取付 2箇所取付 接続ビス取付（3箇所） 接続ビス取付（2箇所） セルロック取付（3箇所） セルロック取付（2箇所）

セルロック® ■ 強度試験結果 【試　　料】テラセル前面シート+セルロック3箇所 【試　　料】テラセル背面シート+セルロック2箇所 【試験方法】JIS L 1908準拠 【試験方法】JIS L 1908準拠 材料No. 試験結果 材料No. 試験結果 最大引張強さ　N/15㎝ 最大引張強さ　N/15㎝ 1 3320 1 2390 2 3450 2 2440 3 3470 3 2370 4 3320 4 2380 5 3480 5 2200 平　均 3410 平　均 2360 ＊試験機関：一般財団法人 日本繊維製品品質技術センター 東部事業所 【セルロック取付箇所数の違いについて】 テラセル擁壁工法に使用しているTW-150Mの製品溶着強度は、2,130N/15㎝以上が規定値で す。今回、テラセル前面シートにセルロックを3箇所取付、背面シートにセルロックを2箇所取 付となっています。前面シートは、常時暴露状態であり、雨風雪などを含め外的要因による外力 が作用することを考えているため、より安全面を追及し製品溶着強度の1.5倍程度の強度を保持 しています。試験結果は上記の通り、前面シートは平均強度3,410N/15㎝、背面シートは平均 強度2,360N/15㎝となっています。 セルロック荷姿 セルロック接合部詳細 ■ 前面シート（1セル目）＝3個　■ 背面シート（2セル目以降）＝2個 平面図 セルロック取付図 2650 背面側 2650 【前面シート】 B部 A部 前面側 背面シート 前面シート タッピングビス止め A部 タッピングビス止め 梱包単位 3個／箇所（φ5L16）前面側 2個／箇所（φ5L16） 背面側 溶着部の目合を重ねてビス止めする。 100個入り/1ケース ビスの留め具として“セルロック”を用いる。 【背面シート】 背面側 B部 前面側 タッピングビス止め（φ5L16） 前面側 前面シート（3個／箇所） 背面シート（2個／個所） 背面側 本　　　社／ 〒114-0002 東京都北区王子1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通2-1-18 TEL.022-274-3531 https://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川3-13-5 TEL.092-503-8979 21.2.500
