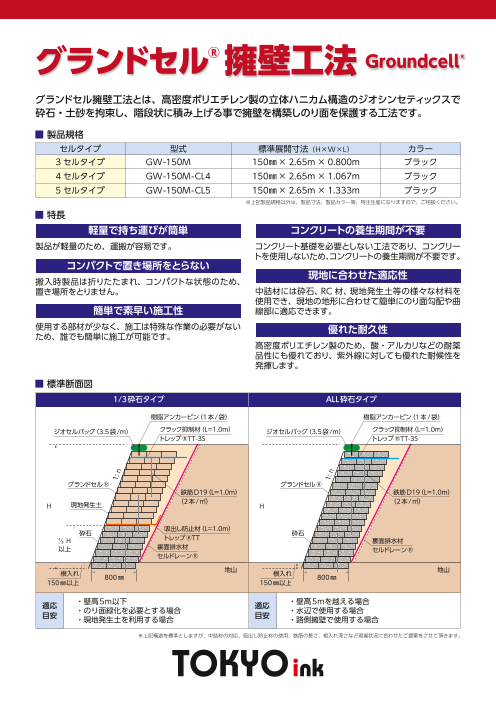

グランドセル® 擁壁工法

グランドセル®擁壁工法 Groundcell® グランドセル擁壁工法とは、高密度ポリエチレン製の立体ハニカム構造のジオシンセティックスで 砕石・土砂を拘束し、階段状に積み上げる事で擁壁を構築しのり面を保護する工法です。 ■ 製品規格 セルタイプ 型式 標準展開寸法（H×W×L） カラー 3セルタイプ GW-150M 150㎜× 2.65m× 0.800m ブラック 4セルタイプ GW-150M-CL4 150㎜× 2.65m× 1.067m ブラック 5セルタイプ GW-150M-CL5 150㎜× 2.65m× 1.333m ブラック ※上記製品規格以外は、製品寸法、製品カラー等、特注生産になりますので、ご相談ください。 ■ 特長 軽量で持ち運びが簡単 コンクリートの養生期間が不要 製品が軽量のため、運搬が容易です。 コンクリート基礎を必要としない工法であり、コンクリー トを使用しないため、コンクリートの養生期間が不要です。 コンパクトで置き場所をとらない 搬入時製品は折りたたまれ、コンパクトな状態のため、 現地に合わせた適応性 置き場所をとりません。 中詰材には砕石、RC 材、現地発生土等の様々な材料を 使用でき、現地の地形に合わせて簡単にのり面勾配や曲 簡単で素早い施工性 線部に適応できます。 使用する部材が少なく、施工は特殊な作業の必要がない 優れた耐久性 ため、誰でも簡単に施工が可能です。 高密度ポリエチレン製のため、酸・アルカリなどの耐薬 品性にも優れており、紫外線に対しても優れた耐候性を 発揮します。 ■ 標準断面図 1/3砕石タイプ ALL砕石タイプ 樹脂アンカーピン（1本/袋） 樹脂アンカーピン（1本/袋） ジオセルバッグ（3.5袋/m） クラック抑制材（L=1.0m） ジオセルバッグ（3.5袋/m） クラック抑制材（L=1.0m） トレップ®TT-3S トレップ®TT-3S グランドセル® グランドセル® 鉄筋D19（L=1.0m） 鉄筋D19（L=1.0m） H 現地発生土 （2本/㎡） H （2本/㎡） 砕石 吸出し防止材（L=1.0m） トレップ®TT 砕石 ⅓ H 裏面排水材 以上 裏面排水材 セルドレーン® セルドレーン® 根入れ 地山 800㎜ 根入れ 地山 800㎜ 150㎜以上 150㎜以上 適応 ・壁高5ｍ以下 越える場合 目安 ・のり面緑化を必要とする場合 適応 ・壁高5ｍを 辺で使用する場合 ・現地発生土を利用する場合 目安 ・水 ・路側擁壁で使用する場合 ※上記構造を標準としますが、中詰材の対応、吸出し防止材の使用、鉄筋の長さ、根入れ深さなど現場状況に合わせたご提案をさせて頂きます。 1: n 1: n

■ 擁壁工法比較表 グランドセル擁壁工法 コンクリートブロック積工法 グランドセル® 間知ブロック 断 面 3000 3000 図 比 較 150 300 800 100 610 展開面積A=46.1㎡ グランドセル擁壁工採用で 展開面積A=53.4㎡ ※基礎部を含む 10.60 全体面積 10.50 展 13％削減 開 図 3.75 4.00 比 4.35 4.50 較 ＠2.650 10.60 10.50 グランドセル擁壁工法 コンクリートブロック積工法 製 品 重 量 約4㎏/枚 約40㎏/個 直高面積100㎡あたりの使用量 250枚（約1t） 約800～1000個（約40t～50t） CO 排 出 量 グランドセル擁壁工法は部材が軽量でコンパクトなため 2 運搬回数が少なく済み結果CO2の発生を抑制することが可能 軽車両で可能 大型車両が必要 運 搬 場内は人力でも可能 場内でも重機が必要 普通作業員で可能 ブロック工が必要 施 工 性 人力のみの施工が可能 重機が必要 基 礎 工 コンクリート基礎工が不要 コンクリート基礎工が必要 植 生 緑化が可能 緑化は困難 現 地 発 生 土 中詰材として使用可能 残土処理が必要 施工の養生期間 不要 コンクリート養生が必要 工 期 ※ グランドセル擁壁工法はコンクリート基礎工、養生が不要なため 50％以上の工期短縮が可能 経 済 性 ※ グランドセル擁壁工法を採用することで工事費が約1割削減 ※工期・経済性に関しては現場状況により異なります。 ■ 施工フロー比較 グランドセル擁壁工 掘削 基礎整工 グランドセル工 仕上げ 50%以上の工程短縮 コンクリートを使用しないため、養生が不要です。 工 程 1日目 2日目 3日目 4日目 5日目 6日目 7日目 掘削 コンクリート 基礎整工 基礎工 ブロック積工 天端コンク リート打設 仕上げ コンクリートブロック積工 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 https://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 22.5.1K 1：0.5 1：0.5
