侵食・濁水防止強化材「RTR® シート」

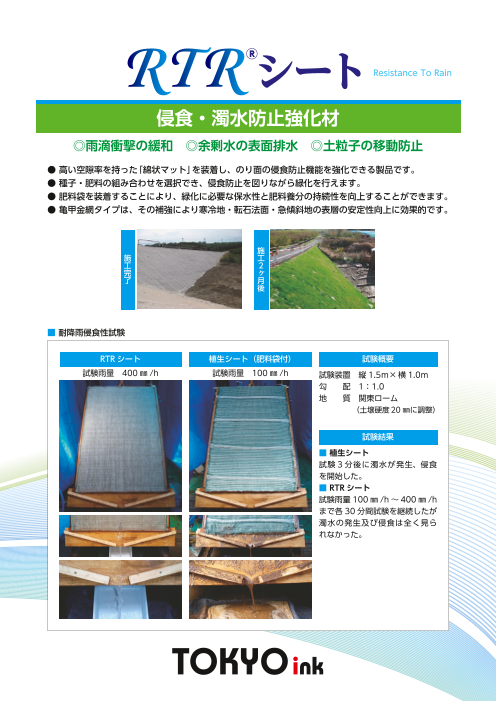

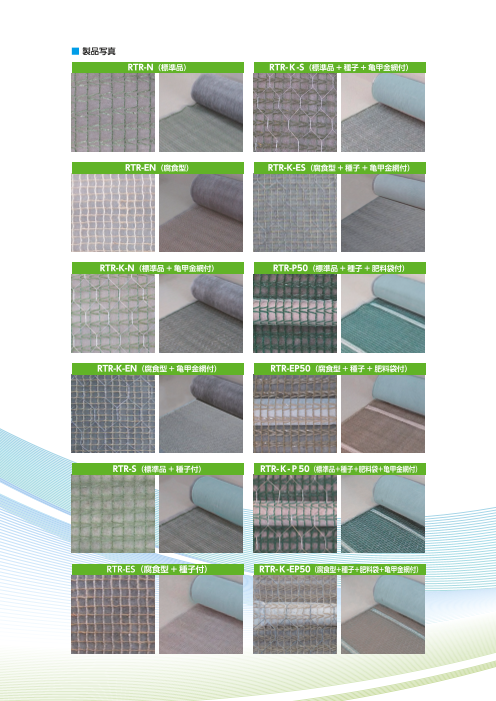

■ 製品写真 ® RTR-N（標準品） RTR-Ｋ-S（標準品 + 種子 + 亀甲金網付） シート ®シート Resistance To Rain ■ 規格 適用土質 品名 種子 肥料袋 腐食型 亀甲※ 規格寸法 ネット 金網 仕様 粘性土 砂質土 礫質土 硬質土 巾 ×長さ RTR-N － － － － ○ ○ ○ ○ 侵食防止のみ（長期的に在来種による緑化に期待） 1m 巾 ×25m 侵食・濁施水工直防後止から強確か化な材侵食対策と緑化環境の確保が実現できます。 RTR-EN － － ○ － ○ ○ ○ ○ 侵食防止のみ（長期的に在来種による緑化に期待） 1m 巾 ×25m RTR-K-N － － － ○ ○ ○ ○ ○ 侵食防止のみ（長期的に在来種による緑化に期待） 1m 巾 ×25m ◎雨滴衝撃の緩和　◎余剰水の表面排水　◎土粒子の移動防止 RTR-K-EN － － ○ ○ ○ ○ ○ ○ 侵食防止のみ（長期的に在来種による緑化に期待） 1m 巾 ×25m RTR-EN（腐食型） RTR-K-ES（腐食型 + 種子 + 亀甲金網付） RTR-S ○ － － － ○ ○ － － 侵食防止と緑化 1m 巾 ×25m RTR-ES ○ － ○ － ○ ○ － － 侵食防止と緑化 1m 巾 ×25m ● 高い空隙率を持った「綿状マット」を装着し、のり面の侵食防止機能を強化できる製品です。 RTR-K-S ○ － － ○ ○ ○ － － 侵食防止と緑化 1m 巾 ×25m ● 種子・肥料の組み合わせを選択でき、侵食防止を図りながら緑化を行えます。 RTR-K-ES ○ － ○ ○ ○ ○ － － 侵食防止と緑化 1m 巾 ×25m RTR-P50 ○ ○ － － ○ ○ ○ － 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m ● 肥料袋を装着することにより、緑化に必要な保水性と肥料養分の持続性を向上することができます。 RTR-EP50 ○ ○ ○ － ○ ○ ○ － 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m ● 亀甲金網タイプは、その補強により寒冷地・転石法面・急傾斜地の表層の安定性向上に効果的です。 RTR-K-P50 ○ ○ － ○ ○ ○ ○ － 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m RTR-K-EP50 ○ ○ ○ ○ ○ ○ ○ － 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m RTR-P20 ○ ○ － － ○ ○ ○ ○ 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m RTR-EP20 ○ ○ ○ － ○ ○ ○ ○ 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m 施 RTR-K-P20 ○ ○ － ○ ○ ○ ○ ○ 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m 施 工 RTR-K-N（標準品 + 亀甲金網付） RTR-P50（標準品 + 種子 + 肥料袋付） RTR-K-EP20 ○ ○ ○ ○ ○ ○ ○ ○ 侵食防止と緑化、保水性・保肥性の向上 1m 巾 ×10m 工 2 完 ヶ ※亀甲金網を使用しているため、寒冷地・転石のり面の表層の安定に効果的です。 了 月 後 ■ 設置打設図 1000 樹脂ピン 止め釘 のり肩部（マット接続部） 500 ■ 耐降雨侵食性試験 樹脂ピン RTR シート 植生シート（肥料袋付） 試験概要 RTR-K-EN（腐食型 + 亀甲金網付） RTR-EP50（腐食型 + 種子 + 肥料袋付） 【100㎡ 当たり数量】 試験雨量　400 ㎜ /h 試験雨量　100 ㎜ /h 試験装置　縦 1.5ｍ×横 1.0ｍ RTR シート ……………… 120㎡（ロス率 20％含む） 勾　　配　1：1.0 　樹脂ピン ……………… 50×200㎜／ 87 本（184 本） 地　　質　関東ローム 　止め釘（大頭釘）…… L=150㎜／ 384 本（422 本） 　　　　 （ 土壌硬度20 ㎜に調整） ※（ ）内は、RTR-P20、EP20、K-P20、K-EP20 使用時の本数となります。 　設置打設図は、別途お問い合わせください。 試験結果 ※硬質のり面では、アンカーピンφ9×200㎜（　）及び止め釘（　）に 　コンクリート釘を使用する場合があります。 ■ 植生シート RTR-S（標準品 + 種子付） RTR-Ｋ-Ｐ50（標準品+種子+肥料袋+亀甲金網付） 【施工上の注意点】 試験３分後に濁水が発生、侵食 シート接続部（上下方向）は、のり肩部の打設方法を を開始した。 ※上図は、アンカーピン等の打設本数を算出するための模式図です。 ■ RTR シート 　のり面の凹凸や地質の状況に応じて、打設ピッチは変わることがあります。 参考に適宜固定金具の増し打ちを行ってください。 試験雨量 100 ㎜ /h ～ 400 ㎜ /h まで各 30 分間試験を継続したが 濁水の発生及び侵食は全く見ら れなかった。 RTR-ES（腐食型 + 種子付） RTR-Ｋ-EP50（腐食型+種子+肥料袋+亀甲金網付） http://www.tokyoink.co.jp 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒452-0813 名古屋市西区赤城町 112 TEL.052-503-3721 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 17.4.3K 500 ▲

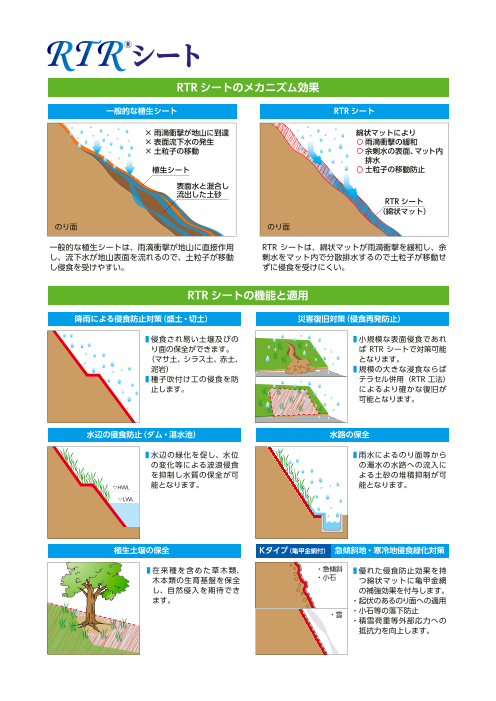

®シート RTR シート選定フロー 施工事例 スタート 緑化が必要か ■ RTR-N ■ RTR-N RTR シートのメカニズム効果 NO YES 　 勾配：1：1.7 ／土質：砂質土 　 勾配：1：1.5 ／土質：礫混じり砂 土壌 pH 値が NO 土壌酸度の改善措置 一般的な植生シート RTRシート 4.0 以上か テラセル RTR 工法による YES 客土工の検討 切盛区分 × 雨滴衝撃が地山に到達 綿状マットにより × 表面流下水の発生 　 雨滴衝撃の緩和 盛土のり面 切土のり面 × 土粒子の移動 　 余剰水の表面、マット内 　 排水 植生シート 　 土粒子の移動防止 盛土材質 不良土、改良土 岩砕ズリ等 表面水と混合し 流出した土砂 一般的土質 土壌硬度 ■ RTR-S（標準品 + 種子付） RTR シート 注1 　 勾配：1：1.2 ／土質：砂質土 （綿状マット） 23㎜未満 23㎜～27㎜未満 27㎜～30㎜未満 のり面 のり面 地質 注1 一般的な植生シートは、雨滴衝撃が地山に直接作用 RTR シートは、綿状マットが雨滴衝撃を緩和し、余 礫質土・硬質土 軟岩 し、流下水が地山表面を流れるので、土粒子が移動 剰水をマット内で分散排水するので土粒子が移動せ し侵食を受けやすい。 ずに侵食を受けにくい。 標準品 RTR-N RTR-S RTR-P50 （RTR-S）注2 RTR-P50 RTR-P20 他の緑化工法を検討 RTR シートの機能と適用 腐食型 RTR-EN RTR-ES RTR-EP50 （RTR-ES）注2 RTR-EP50 RTR-EP20 他の緑化工法を検討 降雨による侵食防止対策（盛土・切土） 災害復旧対策（侵食再発防止） 亀甲金網付 RTR-K-N RTR-K-S RTR-K-P50 ■ RTR-S（標準品 + 種子付）　勾配：1：1.8 ／土質：砂質土 （RTR-K-S）注2 RTR-K-P50 RTR-K-P20 他の緑化工法を検討 腐食型 + 亀甲金網付 RTR-K-EN RTR-K-ES RTR-K-EP50 ■ 侵食され易い土壌及びの ■ 小規模な表面侵食であれ （RTR-K-ES）注2 RTR-K-EP50 RTR-K-EP20 他の緑化工法を検討 り面の保全ができます。 ば RTR シートで対策可能 注1）土壌硬度 30㎜以上の地質や軟岩が出現した場合には、他の緑化工法（厚い生育基盤を造成可能な工法：植生基材吹付工、厚層植生マット等）を検討する。 （マサ土、シラス土、赤土、 となります。 注2）勾配が緩い、良質土である等ののり面条件が良好な場合に、選択することが可能である。 泥岩） ■ 規模の大きな浸食ならば ■ 種子吹付け工の侵食を防 テラセル併用（RTR 工法） 止します。 によるより確かな復旧が ® 可能となります。 テラセル® 工法 Resistance To Rain 水辺の侵食防止（ダム・湛水池） 水路の保全 ■ 水辺の緑化を促し、水位 ■ 雨水によるのり面等から 施工直後から確かな侵食防止と緑化環境の確保が実現できます 施工中 施工後 9 ヶ月 の変化等による波浪侵食 の濁水の水路への流入に を抑制し水質の保全が可 よる土砂の堆積抑制が可 RTR 工法は、従来工法（格子枠、軽量法枠）及び土羽の ■ RTR-P50（標準品 + 種子 + 肥料袋付） ▽HWL 能となります。 能となります。 みによるのり面に比べて、テラセルの拘束効果により 　 勾配：1：0.8～1.0 ／土質：粘性土（礫混じり） ▽LWL 降雨に対する土の移動を阻むとともに侵食防止強化材 「RTR シート」を併用することで、施工直後から長期に RTR シート わたり高い耐侵食性とのり面安定効果が得られます。 アンカー pH 値の高い土壌においては、植生用土をテラセルの中 テラセル 植生土壌の保全 Kタイプ（亀甲金網付） 急傾斜地・寒冷地侵食緑化対策 詰め材に使用することにより優れた植生対策と侵食防 樹脂ピン 止を可能とします。 施工前 ■ 在来種を含めた草木類、 ・急傾斜 ■ 優れた侵食防止効果を持 木本類の生育基盤を保全 ・小石 つ綿状マットに亀甲金網 し、自然侵入を期待でき の補強効果を付与します。 ます。 ・起伏のあるのり面への適用 ・雪 ・小石等の落下防止 ・積雪荷重等外部応力への 抵抗力を向上します。 テラセル設置 植生完了 現場状況・条件にあわせ検討し、最適な工法をご提案いたします。 施工完了 施工後 8 ヶ月
