・AZウォール工法とは
鋼製壁面材AZ型枠とジオグリッドテンサー®を用い、盛土材料を拘束することで一体化した構造を形成し、土構造物のもたれ式擁壁を構築する工法です。
・工法概要
AZウォール工法は、AZ型枠の特徴である上下左右の連結方式で壁面一体化を形成するとともに、地山掘削面まで敷設したテンサーと、高さ60㎝毎に水平に敷設したテンサーとを連結し盛土材料を拘束することで一体型の土構造物を形成し、もたれ式擁壁を構築する工法です。
標準壁面勾配を 1 分勾配としているため、既設工法であるプレキャストコンクリートの直壁タイプにも現場状況に応じて代替できます。
・特長
・AZ型枠は軽量で耐久性に優れた亜鉛ー10％アルミニウム先めっき鉄線をしており、亜鉛めっきの約2.5倍の耐久性を持ちます。テンサーは、高密度ポリエチレンを原料としているので耐薬品性にも優れています。
・使用部材である AZ型枠は約 17kg/枚、テンサーは約 10kg/巻と軽量であるため、場内運搬や狭小地での施工が人力にて行えます。
・のり面を緑化できるため景観性に優れます。
・最小1ｍの壁体幅により、掘削量、盛土量が少なくなり、工期、コストの縮減にも繋がります。
・適用範囲 ：壁高 5.0ｍ程度
このカタログについて
| ドキュメント名 | AZウォール工法 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 取り扱い企業 | 東京インキ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

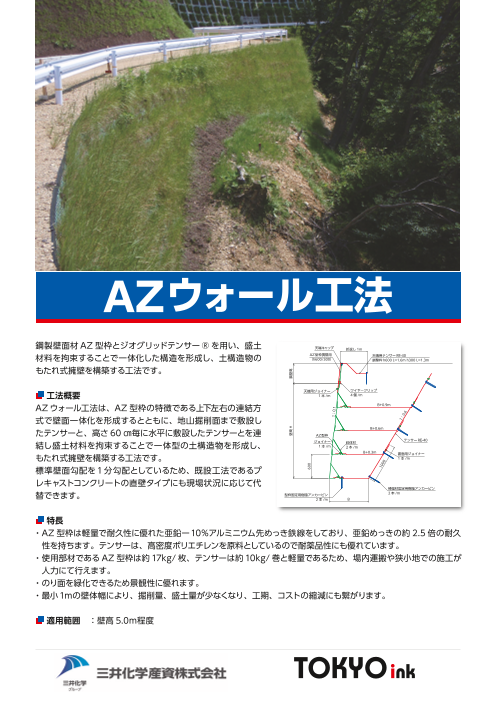

Page1
AZウォール工法
鋼製壁面材AZ型枠とジオグリッドテンサー®を用い、盛土 天端キャップ 折返し 1m
材料を拘束することで一体化した構造を形成し、土構造物の AZ型枠調整用 天端用テンサー RE-40
（h600/300） 調整枠 h600 L=1.6m h300 L=1.3m
もたれ式擁壁を構築する工法です。
天端用ジョイナー ワイヤークリップ
工法概要 1 本 /m 4個 /m
AZウォール工法は、AZ型枠の特徴である上下左右の連結方 B+0.9m
式で壁面一体化を形成するとともに、地山掘削面まで敷設し
たテンサーと、高さ60 ㎝毎に水平に敷設したテンサーとを連 B+0.6m
AZ型枠
ジョイナー 斜体材 テンサー RE-40
結し盛土材料を拘束することで一体型の土構造物を形成し、 1本/m 2本 /m
B+0.3m
もたれ式擁壁を構築する工法です。 裏面用ジョイナー
1本 /m
標準壁面勾配を1分勾配としているため、既設工法であるプ
レキャストコンクリートの直壁タイプにも現場状況に応じて代
補強材固定用樹脂アンカーピン
替できます。 型枠固定用樹脂アンカーピン 2本 /m
2本 /m B
特長
・AZ型枠は軽量で耐久性に優れた亜鉛ー10％アルミニウム先めっき鉄線をしており、亜鉛めっきの約2.5倍の耐久
性を持ちます。テンサーは、高密度ポリエチレンを原料としているので耐薬品性にも優れています。
・使用部材であるAZ型枠は約17kg/ 枚、テンサーは約10kg/巻と軽量であるため、場内運搬や狭小地での施工が
人力にて行えます。
・のり面を緑化できるため景観性に優れます。
・最小1ｍの壁体幅により、掘削量、盛土量が少なくなり、工期、コストの縮減にも繋がります。
適用範囲 ：壁高5.0ｍ程度
壁高H 調整高
600
1：0.1
1000
1：0.6
Page2
施工フロー 代表的な施工例
1 準備工
2 型枠設置
・壁面材組立設置
3 補強材敷設
・テンサー RE-40 敷設 床付け 型枠固定 型枠補助材接続
4 TN植生シート設置
・植生シート（不織布）設置
5 斜体材設置
・斜体材、連結コイル取り付け
6 盛土工／１層目
・盛土材まき出し、締固め（30cm） 補強材敷設 植生シート設置 斜体材設置
7 排水材敷設 ※設計計画位置
8 盛土工／ 2層目
・盛土材まき出し、締固め（30cm）
9 上段型枠設置
・壁面材組立設置
10 補強材敷設 転圧状況 排水材敷設 裏面部補強材連結
・テンサー RE-40 敷設、
裏面部テンサーを連結する（拘束）
・ ④～⑩までのサイクルを
所定の計画壁高まで繰り返す。
所定の計画高後、⑪へ
※⑦排水材敷設工を除く。
11 天端用補強材敷設 裏面部補強材連結状況 天端用補強材 天端用補強材取付
・テンサー RE-40 敷設
12 天端調整型枠設置
・ワイヤークリップ固定
（ 天端は縦断なりに合わせる）
13 盛土工／最上段
・盛土材まき出し、締固め 天端調整枠斜体材 最上段盛土
14 仕上げ・片付け
製品の種類と関連部材
種類 規格 勾配 関連部材・使用内容
部材 数量
テンサー SRジョイナー 2本
連結コイル 1本
AZ型枠 高さ0.6m×長さ2.0m 1分 斜体材 4本
＊TN植生シート（別売り） 2 m
＊枠固定用アンカー（最下段部使用）（別売り） 2本
連結コイル 1本
高さ0.6m×長さ2.0m 直 斜体材（高さ0.3m品にはつきません） 4本
AZ型枠（天端調整用） ワイヤークリップ 4個
高さ0.3m×長さ2.0m 直 天端キャップ 2本
＊TN植生シート（別売り） 2 m
＊その他使用材料：テンサー RE（幅 1.0m×長さ30m）／接続材テンサー SRジョイナー（長さ1.0m）／樹脂アンカーピン（□20×Ｌ300）
