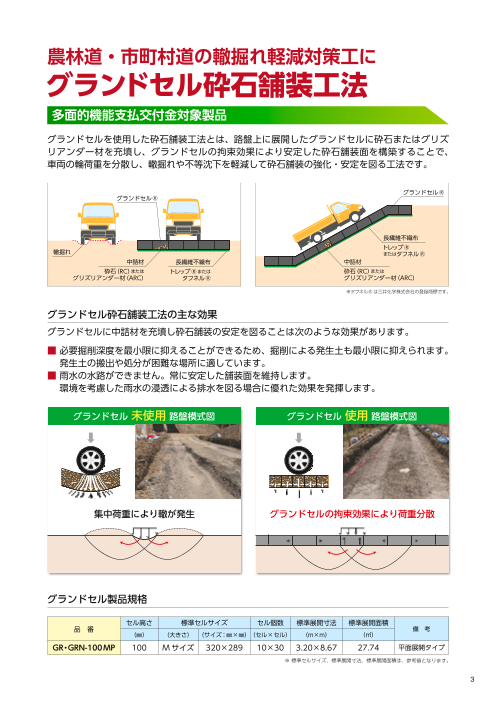

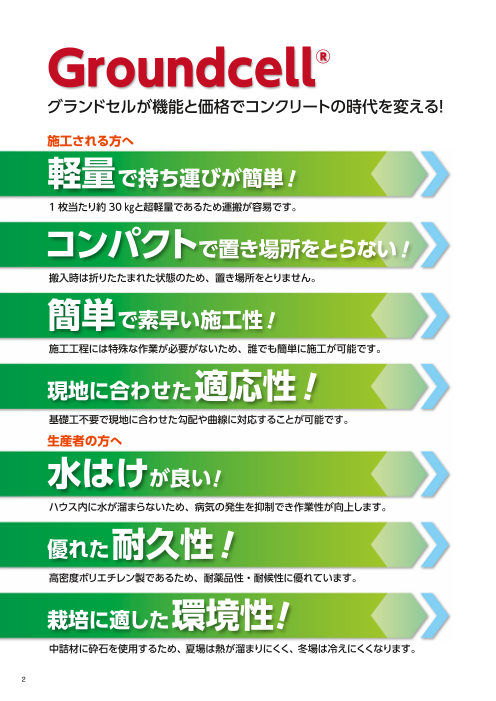

Groundcell® 農林道・市町村道の轍掘れ軽減対策工に グランドセル砕石舗装工法 グランドセルが機能と価格でコンクリートの時代を変える！ 多面的機能支払交付金対象製品 施工される方へ グランドセルを使用した砕石舗装工法とは、路盤上に展開したグランドセルに砕石またはグリズ リアンダー材を充填し、グランドセルの拘束効果により安定した砕石舗装面を構築することで、 軽量 車両の輪荷重を分散し、轍掘れや不等沈下を軽減して砕石舗装の強化・安定を図る工法です。 で持ち運びが簡単！ グランドセル® グランドセル® 1 枚当たり約 30 ㎏と超軽量であるため運搬が容易です。 コンパクトで置き場所をとらない！ 長繊維不織布 トレップ® 轍掘れ またはタフネル® 中詰材 長繊維不織布 中詰材 砕石（RC）または トレップ® または 砕石（RC）または 搬入時は折りたたまれた状態のため、置き場所をとりません。 グリズリアンダー材（ARC） タフネル® グリズリアンダー材（ARC） ※タフネル® は三井化学株式会社の登録商標です。 簡単で素早い施工性！ グランドセル砕石舗装工法の主な効果 グランドセルに中詰材を充填し砕石舗装の安定を図ることは次のような効果があります。 施工工程には特殊な作業が必要がないため、誰でも簡単に施工が可能です。 ■ 必要掘削深度を最小限に抑えることができるため、掘削による発生土も最小限に抑えられます。 　 発生土の搬出や処分が困難な場所に適しています。 ■ 雨水の水路ができません。常に安定した舗装面を維持します。 現地に合わせた適応性！ 　 環境を考慮した雨水の浸透による排水を図る場合に優れた効果を発揮します。 基礎工不要で現地に合わせた勾配や曲線に対応することが可能です。 グランドセル 未使用 路盤模式図 グランドセル 使用 路盤模式図 生産者の方へ 水はけが良い！ ハウス内に水が溜まらないため、病気の発生を抑制でき作業性が向上します。 集中荷重により轍が発生 グランドセルの拘束効果により荷重分散 優れた耐久性！ 高密度ポリエチレン製であるため、耐薬品性・耐候性に優れています。 栽培に適した環境性！ グランドセル製品規格 セル高さ 標準セルサイズ セル個数 標準展開寸法 標準展開面積 品　番 備　考 （㎜） （大きさ） （サイズ：㎜×㎜）（セル×セル） （m×m） （㎡） 中詰材に砕石を使用するため、夏場は熱が溜まりにくく、冬場は冷えにくくなります。 GR・GRN-100 MP 100 M サイズ 320×289 10×30 3.20×8.67 27.74 平面展開タイプ ※ 標準セルサイズ、標準展開寸法、標準展開面積は、参考値となります。 2 3

Groundcell® 農林道・市町村道の轍掘れ軽減対策工に グランドセル砕石舗装工法 グランドセルが機能と価格でコンクリートの時代を変える！ 多面的機能支払交付金対象製品 施工される方へ グランドセルを使用した砕石舗装工法とは、路盤上に展開したグランドセルに砕石またはグリズ リアンダー材を充填し、グランドセルの拘束効果により安定した砕石舗装面を構築することで、 軽量 車両の輪荷重を分散し、轍掘れや不等沈下を軽減して砕石舗装の強化・安定を図る工法です。 で持ち運びが簡単！ グランドセル® グランドセル® 1 枚当たり約 30 ㎏と超軽量であるため運搬が容易です。 コンパクトで置き場所をとらない！ 長繊維不織布 トレップ® 轍掘れ またはタフネル® 中詰材 長繊維不織布 中詰材 砕石（RC）または トレップ® または 砕石（RC）または 搬入時は折りたたまれた状態のため、置き場所をとりません。 グリズリアンダー材（ARC） タフネル® グリズリアンダー材（ARC） ※タフネル® は三井化学株式会社の登録商標です。 簡単で素早い施工性！ グランドセル砕石舗装工法の主な効果 グランドセルに中詰材を充填し砕石舗装の安定を図ることは次のような効果があります。 施工工程には特殊な作業が必要がないため、誰でも簡単に施工が可能です。 ■ 必要掘削深度を最小限に抑えることができるため、掘削による発生土も最小限に抑えられます。 　 発生土の搬出や処分が困難な場所に適しています。 ■ 雨水の水路ができません。常に安定した舗装面を維持します。 現地に合わせた適応性！ 　 環境を考慮した雨水の浸透による排水を図る場合に優れた効果を発揮します。 基礎工不要で現地に合わせた勾配や曲線に対応することが可能です。 グランドセル 未使用 路盤模式図 グランドセル 使用 路盤模式図 生産者の方へ 水はけが良い！ ハウス内に水が溜まらないため、病気の発生を抑制でき作業性が向上します。 集中荷重により轍が発生 グランドセルの拘束効果により荷重分散 優れた耐久性！ 高密度ポリエチレン製であるため、耐薬品性・耐候性に優れています。 栽培に適した環境性！ グランドセル製品規格 セル高さ 標準セルサイズ セル個数 標準展開寸法 標準展開面積 品　番 備　考 （㎜） （大きさ） （サイズ：㎜×㎜）（セル×セル） （m×m） （㎡） 中詰材に砕石を使用するため、夏場は熱が溜まりにくく、冬場は冷えにくくなります。 GR・GRN-100 MP 100 M サイズ 320×289 10×30 3.20×8.67 27.74 平面展開タイプ ※ 標準セルサイズ、標準展開寸法、標準展開面積は、参考値となります。 2 3

グランドセル砕石舗装工法 農林道・市町村道の轍掘れ軽減対策 施工事例 秋田県 千葉県 新潟県 福岡県 4 5

グランドセル砕石舗装工法 農林道・市町村道の轍掘れ軽減対策 施工事例 秋田県 千葉県 新潟県 福岡県 4 5

グランドセル砕石舗装工法 千新葉潟県 農業用ハウス内、ハウス周辺の軟弱地盤対策に 多面的機能支払交付金対象製品 農業用ハウス内、農機具保管用ハウス、ハウス周辺作業通路の軟弱地盤対策ではコンクリートなどを 用いた工法で対策がされてきましたが、コンクリートは蓄熱（蓄冷）性が高いため、夏場は地熱が下 がりにくく、冬場は保温効果が持続しにくい、更には排水性も悪いため栽培に適した環境づくりが難 しいなどの問題点がありました。また、鉄筋なども使用しているため、耐薬品性に弱く経年劣化によ るひび割れ補修にも労力が必要でした。グランドセルはこれらの問題を解消します。 福井県 このような ハウス内作業通路の 使用方法も ぬかるみにお困りではありませんか？ 従来シートなどを敷いて応急対応していた通路のぬかるみ。 グランドセルの施工で、通路のぬかるみ泥はねを防止し 生産者様の足元を快適にすることで作業環境を改善します。 千葉県 約 1.0m以内 6 7

グランドセル砕石舗装工法 新千潟葉県 農業用ハウス内、ハウス周辺の軟弱地盤対策に 多面的機能支払交付金対象製品 農業用ハウス内、農機具保管用ハウス、ハウス周辺作業通路の軟弱地盤対策ではコンクリートなどを 用いた工法で対策がされてきましたが、コンクリートは蓄熱（蓄冷）性が高いため、夏場は地熱が下 がりにくく、冬場は保温効果が持続しにくい、更には排水性も悪いため栽培に適した環境づくりが難 しいなどの問題点がありました。また、鉄筋なども使用しているため、耐薬品性に弱く経年劣化によ るひび割れ補修にも労力が必要でした。グランドセルはこれらの問題を解消します。 福井県 このような ハウス内作業通路の 使用方法も ぬかるみにお困りではありませんか？ 従来シートなどを敷いて応急対応していた通路のぬかるみ。 グランドセルの施工で、通路のぬかるみ泥はねを防止し 生産者様の足元を快適にすることで作業環境を改善します。 千葉県 約 1.0m以内 6 7

グランドセル砕石舗装工法 施工手順 1 施工前 2 掘削 3 長繊維不織布設置 4 グランドセル敷設・設置 1 グランドセル敷設・設置 2 グランドセル敷設・設置 3 5 グランドセル接続 6 中詰材充填 1 中詰材充填 2 7 転圧 8 完成 1 完成 2 使用材料一覧 グランドセル 長繊維不織布 グランドセル接続ビス グランドセル®砕石舗装工法 施工マニュアル動画を公開しております。 https://www.tokyoink.co.jp　 東京インキ㈱ホームページまたは 展開用アンカーピン・治具 こちらのQRコードの読み込みで簡単に 動画をご覧いただけます。 https://www.tokyoink.co.jp 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 22.6.500
