グランドセルマットレス工法

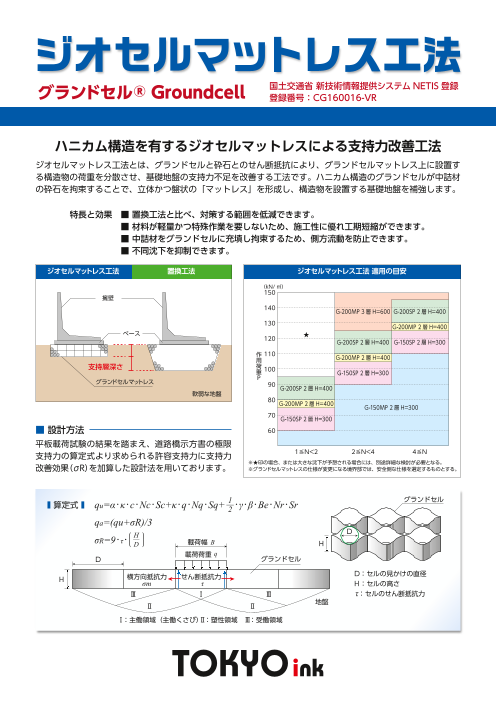

ジオセルマットレス工法 グランドセル® Groundcell 国土交通省 新技術情報提供システム NETIS 登録 登録番号：CG160016-VR ハニカム構造を有するジオセルマットレスによる支持力改善工法 ジオセルマットレス工法とは、グランドセルと砕石とのせん断抵抗により、グランドセルマットレス上に設置す る構造物の荷重を分散させ、基礎地盤の支持力不足を改善する工法です。ハニカム構造のグランドセルが中詰材 の砕石を拘束することで、立体かつ盤状の「マットレス」を形成し、構造物を設置する基礎地盤を補強します。 特長と効果　■ 置換工法と比べ、対策する範囲を低減できます。 　　　　　　■ 材料が軽量かつ特殊作業を要しないため、施工性に優れ工期短縮ができます。 　　　　　　■ 中詰材をグランドセルに充填し拘束するため、側方流動を防止できます。 　　　　　　■ 不同沈下を抑制できます。 ジオセルマットレス工法 置換工法 ジオセルマットレス工法 適用の目安 （kN/ ㎡） 150 擁壁 140 G-200MP 3 層 H=600 G-200SP 2 層 H=400 130 G-200MP 2 層 H=400 ベース 120 ★ G-200SP 2 層 H=400 G-150SP 2 層 H=300 作110 用 G-200MP 2 層 H=400 支持層深さ 荷 重100 G-150SP 2 層 H=300 グランドセルマットレス P 90 G-200SP 2 層 H=400 軟弱な地盤 80 G-200MP 2 層 H=400 G-150MP 2 層 H=300 70 G-150SP 2 層 H=300 ■ 設計方法 60 平板載荷試験の結果を踏まえ、道路橋示方書の極限 支持力の算定式より求められる許容支持力に支持力 1≦N<2 2≦N<4 4≦N ※★印の場合、または大きな沈下が予想される場合には、別途詳細な検討が必要となる。 改善効果（σR）を加算した設計法を用いております。 ※グランドセルマットレスの仕様が変更になる境界部では、安全側な仕様を選定するものとする。 ■ 算定式 ■ qu=α･κ･c･Nc･Sc+κ･q･Nq･Sq+　—1 ･γ･β･Be･Nr･Sr グランドセル 2 qa=(qu+σR)/3 σR=9･τ･⎧—H⎫ D ⎩D⎭ 載荷幅 B H D 載荷荷重 q グランドセル H 横方向抵抗力 せん断抵抗力 D：セルの見かけの直径 σm τ H：セルの高さ Ⅲ Ⅰ Ⅲ τ：セルのせん断抵抗力 Ⅱ Ⅱ 地盤 Ⅰ：主働領域（主働くさび）Ⅱ：塑性領域　Ⅲ：受働領域

■ グランドセル製品規格 標準セルサイズ セル数 標準展開寸法 型式 標準展開面積 製品重量 （w×l） （横×縦） （H×W×L） G-150SP 10×30 150㎜×2.56m×6.84m 17.51㎡ 約 35kg/ 枚 G-150SP-8 8×30 150㎜×2.04m×6.84m 13.95 ㎡ 約 29kg/ 枚 G-150SP-7 256㎜×228㎜ 7×30 150㎜×1.79m×6.84m 12.24 ㎡ 約 25kg/ 枚 G-150SP-6 6×30 150㎜×1.53m×6.84m 10.46 ㎡ 約 22kg/ 枚 G-150SP-4 4×30 150㎜×1.02m×6.84m 6.97 ㎡ 約 15kg/ 枚 G-150MP 8×30 150㎜×2.56m×8.67m 22.19 ㎡ 約 37kg/ 枚 G-150MP-6 6×30 150㎜×1.92m×8.67m 16.64 ㎡ 約 28kg/ 枚 320㎜×289㎜ G-150MP-4 4×30 150㎜×1.28m×8.67m 11.09 ㎡ 約 19kg/ 枚 G-150MP-3 3×30 150㎜×0.96m×8.67m 8.32 ㎡ 約 14kg/ 枚 G-200SP 10×30 200㎜×2.56m×6.84m 17.51㎡ 約 47kg/ 枚 G-200SP-8 8×30 200㎜×2.04m×6.84m 13.95 ㎡ 約 40kg/ 枚 G-200SP-7 256㎜×228㎜ 7×30 200㎜×1.79m×6.84m 12.24 ㎡ 約 33kg/ 枚 G-200SP-6 6×30 200㎜×1.53m×6.84m 10.46 ㎡ 約 30kg/ 枚 G-200SP-4 4×30 200㎜×1.02m×6.84m 6.97 ㎡ 約 20kg/ 枚 G-200MP 8×30 200㎜×2.56m×8.67m 22.19 ㎡ 約 49kg/ 枚 G-200MP-6 6×30 200㎜×1.92m×8.67m 16.64 ㎡ 約 37kg/ 枚 320㎜×289㎜ G-200MP-4 4×30 200㎜×1.28m×8.67m 11.09 ㎡ 約 25kg/ 枚 G-200MP-3 3×30 200㎜×0.96m×8.67m 8.32 ㎡ 約 19kg/ 枚 ※ 標準セルサイズ、標準展開寸法、標準展開面積は、参考値となります。 ■ グランドセルマットレス概要 320㎜ 256㎜ S型 228㎜ M型 289㎜ トレップまたは タフネル グランドセル 200㎜ 150㎜ 均しコンクリート 基礎地盤 トレップまたは 　　タフネル グランドセル 基礎地盤 L W H ■ グランドセルマットレス施工手順 1 基礎整地 2 不織布（吸出し防止材）・ 3 中詰材敷均し・締固め 4 不織布巻込み完了 グランドセル設置 本　　　社／ 〒114-0002 東京都北区王子 1-12-4 TEL.03-5902-7627 札幌営業所／ 〒065-0020 札幌市東区北二十条東 18-2-1 TEL.011-784-7772 仙台営業所／ 〒980-0801 仙台市青葉区木町通 2-1-18 TEL.022-274-3531 https://www.tokyoink.co.jp 新潟営業所／ 〒950-0087 新潟市中央区東大通 1-2-25 TEL.025-245-3141 名古屋支店／ 〒460-0022 名古屋市中区金山 1-12-14 TEL.052-331-1515 大 阪 支 店／ 〒543-0013 大阪市天王寺区玉造本町 1-28 TEL.06-6761-0077 広島営業所／ 〒732-0827 広島市南区稲荷町 5-18 TEL.082-568-4400 福 岡 支 店／ 〒816-0912 福岡県大野城市御笠川 3-13-5 TEL.092-503-8979 20.6.500
