ESPRITでNCデータ生成時にWinToolの工具データを活用すると共に、加工現場の工具管理を合わせて実現しませんか?
・ESPRIT画面上からWinTool工具データベースにアクセス。アセンブリ工具データを選択し、ESPRITへ工具情報を転送
・ESPRITにてNCデータ作成後、使用した工具一覧情報をWinToolへ転送。WinToolから工具リスト・セットアップシートを自動生成
このカタログについて
ドキュメント名 | ESPRIT(エスプリ)連携|WinTool工具管理システム |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 812.7Kb |
登録カテゴリ | |
取り扱い企業 | 株式会社TKホールディングス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

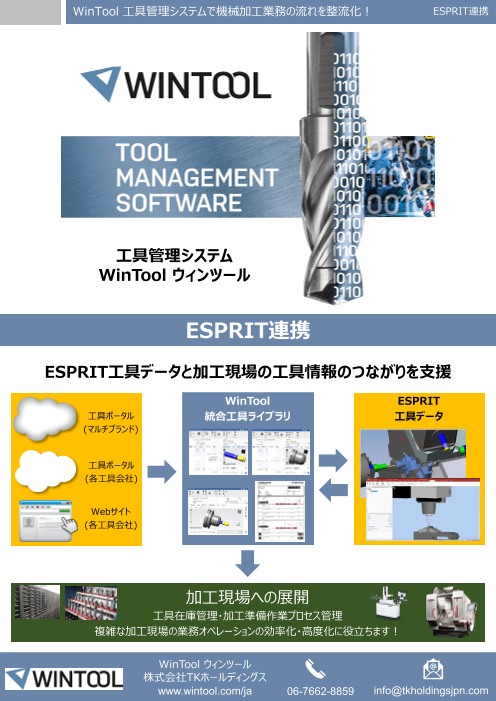

Page1
スライド番号 1
WinTool 工具管理システムで機械加工業務の流れを整流化! ESPRIT連携
工具管理システム
WinTool ウィンツール
ESPRIT連携
ESPRIT工具データと加工現場の工具情報のつながりを支援
WinTool ESPRIT
工具ポータル 統合工具ライブラリ 工具データ
(マルチブランド)
工具ポータル
(各工具会社)
Webサイト
(各工具会社)
加工現場への展開
工具在庫管理・加工準備作業プロセス管理
複雑な加工現場の業務オペレーションの効率化・高度化に役立ちます!
WinTool Japan
ウィンツール ジャパン
www.wintool.com/ja 06-7662-8859 info@wintooljapan.com
Page2
スライド番号 2
WinTool 工具管理システムで機械加工業務の流れを整流化! ESPRIT連携
ESPRITで統合工具ライブラリのデータを活用、そして加工現場へ情報展開!
ESPRITをWinTool工具データベースにつなぐことで、自社で使用もしくは保有する工具データ・工具情報を一
元管理しているWinToolから工具データをESPRITに転送できるようになります。また、NCプログラムで使用す
る工具の一覧データをESPRITからWinToolに転送することで、WinToolから工具室や加工現場で役立つ工
具リストやセットアップシートを自動生成可能になります。ESPRITをWinToolと連携することで、機械加工工
程設計プロセスおける工具データの流れをよりスムーズにします。また、工具データ・工具情報を工具室や加工
現場に展開し、機械加工業務プロセス全体のデジタル化につなげることができます。
主要機能
Features
WinTool統合工具ライブラリ
利用可能な工具サプライヤデータ、工具カタログ
データに貴社独自情報を加え、容易に貴社独
自の統合工具ライブラリを構築可能
寸法情報と照合分析機能が付いた便利な
WinTool工具アセンブリ仕様
閲覧版ライセンスはフリー
工具データの改訂/ステータス管理(オプション)
工具在庫管理(オプション)
タスク
工具データ Task
ESPRITユーザーはWinTool工具ライブラリから CAM作業、計画作業、加工作業のために、工
アセンブリ工具情報を選択・インポート可能 具データをワンストップで一元管理
新規に工具データインポート機能がESPRITメ より優れた工具選択と準備により、工具段取り・
ニューバーに追加され、検索条件を用いて工具 マシン段取り時間を減少
データを選択・インポート ツーリング技術や切削条件管理の改善
検索条件として、アダプタタイプ・工具クラス・形 正確な工具表示と作業に割当て可能な工具
状・被削材・ステータス・優先可否を活用可能 情報の提供で正確なシミュレーションの実施
工具リスト(複数のアセンブリ工具)取込可能 明確で簡潔な工具段取り文書を容易に作成
WinTool技術データ(切削条件データ)と
ESPRITナレッジ―ベースのインタフェース 利点
Benefits
工具リスト 社内のすべての工具データにアクセス可能
ESPRIT上でNCプログラム作成後、使用する工 工具仕様作成・CAM情報連携・レポート作成
具一覧データをWinToolにエクスポート の自動化により、プログラミング時間を短縮
ESPRITで使用されたすべての工具リストを詳細 正確な工具モデルにより、正確な干渉チェック
なグラフィクスと共に生成 より優れた工具段取りシートと工具リストにより、
工具リストは、工具室からの払出や工具セット 段取りエラーや工具供給不足を防止
アップ作業での使用に利用可能 加工現場にある工具現物を効果的に使用
WinTool Japan
ウィンツール ジャパン
www.wintool.com/ja 06-7662-8859 info@wintooljapan.com
