深部のキズも見逃さない！AIと専用レンズで実現する高精度・低コスト検査の導入事例
本カタログでは、ホイールナットの内面（ねじ切り部）に発生する微細なキズを対象としたAI外観検査の導入事例をご紹介します。
従来の外観検査では、照明の設置制限や製品形状の凹凸による陰影の影響で、正常品と不良品の見分けが難しく、過検出（良品を誤って不良と判断）が大きな課題となっていました。さらに、内面全体を検査するためには、対象物やカメラの回転機構が必要で、システムコストや調整工数が大きくなるという問題も抱えていました。
▼ こんな方におすすめ
・製品内面などの難検査部位に対して、安定した自動検査を導入したい
・現行の画像処理システムで過検出・誤検出に悩まされている
・AI外観検査の導入効果を具体的な事例から確認したい
本カタログには、実際の検査画像（良品・不良品）、構成図、AI検査結果などを多数掲載しています。現場導入を具体的に検討中の技術者や品質管理部門の方にとって、非常に参考になる内容となっています。
ぜひ本資料をダウンロードいただき、貴社の検査工程改善にお役立てください。
このカタログについて
| ドキュメント名 | AI外観検査によるホイールナット内面検査の精度向上事例｜過検出とコストの課題を同時解決 |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 1.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社Phoxter (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

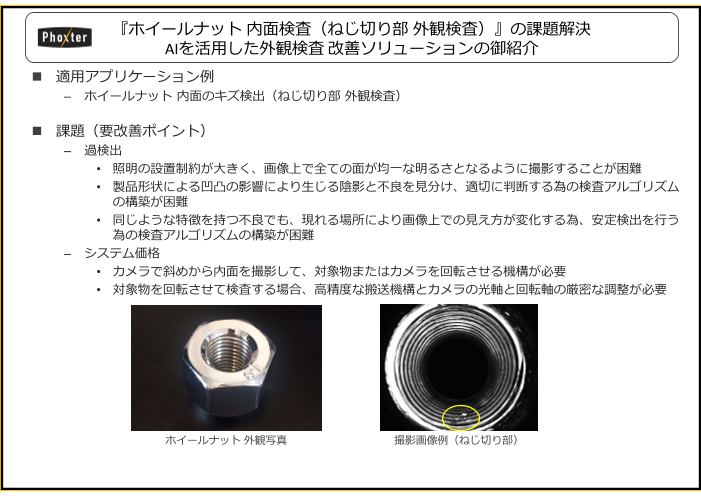

『ホイールナット 内面検査（ねじ切り部 外観検査）』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
適用アプリケーション例
– ホイールナット 内面のキズ検出（ねじ切り部 外観検査）
課題（要改善ポイント）
– 過検出
• 照明の設置制約が大きく、画像上で全ての面が均一な明るさとなるように撮影することが困難
• 製品形状による凹凸の影響により生じる陰影と不良を見分け、適切に判断する為の検査アルゴリズム
の構築が困難
• 同じような特徴を持つ不良でも、現れる場所により画像上での見え方が変化する為、安定検出を行う
為の検査アルゴリズムの構築が困難
– システム価格
• カメラで斜めから内面を撮影して、対象物またはカメラを回転させる機構が必要
• 対象物を回転させて検査する場合、高精度な搬送機構とカメラの光軸と回転軸の厳密な調整が必要
ホイールナット 外観写真 撮影画像例（ねじ切り部）
Page2

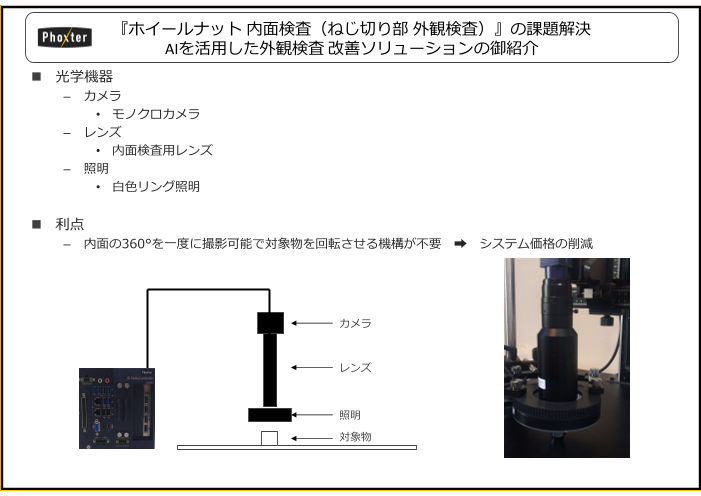

『ホイールナット 内面検査（ねじ切り部 外観検査）』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
光学機器
– カメラ
• モノクロカメラ
– レンズ
• 内面検査用レンズ
– 照明
• 白色リング照明
利点
– 内面の360°を一度に撮影可能で対象物を回転させる機構が不要 ➡ システム価格の削減
カメラ
レンズ
照明
対象物
Page3

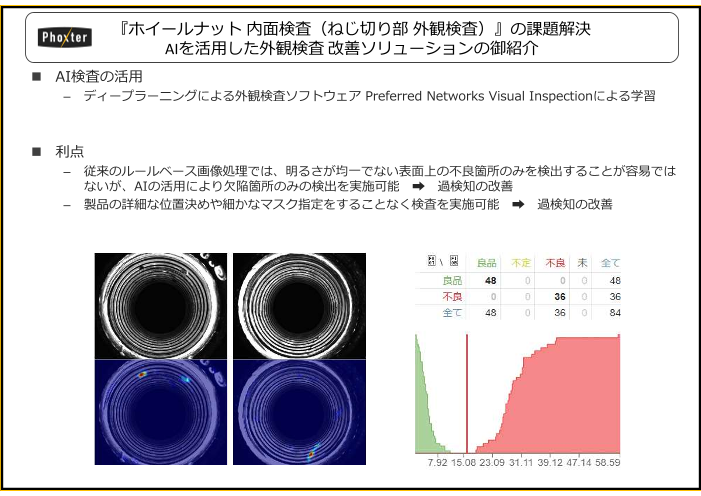

『ホイールナット 内面検査（ねじ切り部 外観検査）』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
AI検査の活用
– ディープラーニングによる外観検査ソフトウェア Preferred Networks Visual Inspectionによる学習
利点
– 従来のルールベース画像処理では、明るさが均一でない表面上の不良箇所のみを検出することが容易では
ないが、AIの活用により欠陥箇所のみの検出を実施可能 ➡ 過検知の改善
– 製品の詳細な位置決めや細かなマスク指定をすることなく検査を実施可能 ➡ 過検知の改善
Page4
『ホイールナット 内面検査（ねじ切り部 外観検査）』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
AI検査結果
良品画像例（上:撮影画像、下:検査結果 不良箇所[赤黄色]） 不良画像例（上:撮影画像、下:検査結果 不良箇所[赤黄色]）
Page5
『ホイールナット 内面検査（ねじ切り部 外観検査）』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
設備導入
– AI検査対応ハイブリッド型 画像処理システム AI StellaControllerの活用
• Preferred Networks Visual Inspectionの学習済モデルを用いて検査を実施可能
• 製造設備で求められる下記機能をAll in Oneで提供
– カメラ接続、設定画面、画像処理、AI検査、画像保存、Digital IO、PLCリンクなど
利点
– Preferred Networks Visual Inspectionで作成した学習モデルをコピーすることでAI検査を実施可能
➡ 開発工数の削減
– AI検査を設備導入する上で追加のアプリケーション作成が不要 ➡ 開発工数の削減
– AI検査の前後に必要に応じて従来のルールベース画像処理を追加することも可能で、現場の要求に対する
柔軟な対応が可能
オンボードDIO PLCリンク
設定画面 画像処理
AI検査 画像撮像・保存
