ディープラーニング活用で検出精度が向上！現場導入事例で学ぶAI検査の実力
本カタログでは、「アルミ包装の外観検査」におけるAI導入事例をご紹介しています。従来のルールベース画像処理では解決が難しかった「過検出（良品なのに不良と誤検出する）」という課題に対し、ディープラーニング技術を活用することで、検出精度と柔軟性を飛躍的に向上させました。
検査対象は、表面反射や個体差の大きいアルミ包装材。従来は良品のばらつきや不良の出現パターンの多様性により、安定した検査が難しい状況でした。本事例では、AI学習を実施し、良品の許容範囲をAIが適切に学習。不良箇所のみを的確に抽出する検査モデルの構築に成功しました。
さらに、本ソリューションではAI対応の画像処理システム「AI StellaController」を採用。AIモデルのコピー導入が可能で、カメラ接続、画像処理、判定、保存、PLCリンクまでをAll-in-Oneで実現します。追加のアプリ開発も不要で、短期間・低コストでの設備導入が可能です。
このカタログでは、実際の良品・不良品の検査画像、導入構成、使用機材、AI学習内容と結果など、現場での実用性がわかる具体例を多数掲載。製造現場でのAI活用をご検討中の方にとって、課題解決のヒントとなる資料です。
【こんな方におすすめ】
・過検出や見逃しでお困りの検査工程担当者様
・AI検査の導入を検討中の品質管理・生産技術部門のご担当者様
・AIの実運用事例を探している製造業DX推進者様
ぜひダウンロードいただき、貴社の検査工程改善にお役立てください。
このカタログについて
| ドキュメント名 | AI外観検査による過検出課題の解決事例｜アルミ包装の不良検出を高精度化 |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 1.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社Phoxter (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

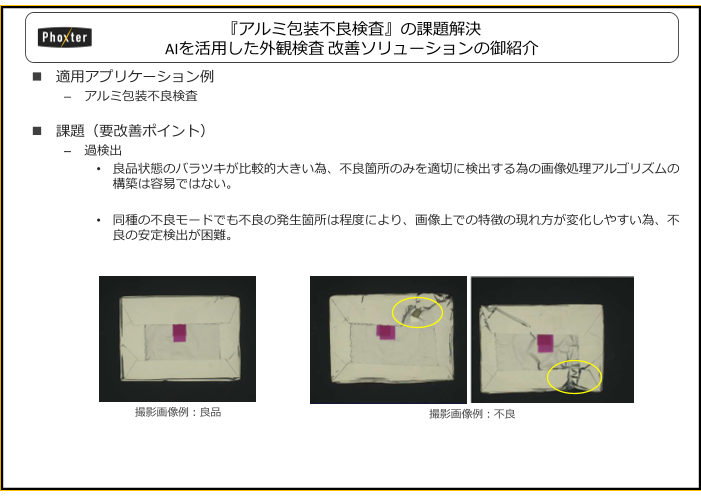

『アルミ包装不良検査』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
適用アプリケーション例
– アルミ包装不良検査
課題（要改善ポイント）
– 過検出
• 良品状態のバラツキが比較的大きい為、不良箇所のみを適切に検出する為の画像処理アルゴリズムの
構築は容易ではない。
• 同種の不良モードでも不良の発生箇所は程度により、画像上での特徴の現れ方が変化しやすい為、不
良の安定検出が困難。
撮影画像例:良品 撮影画像例:不良
Page2

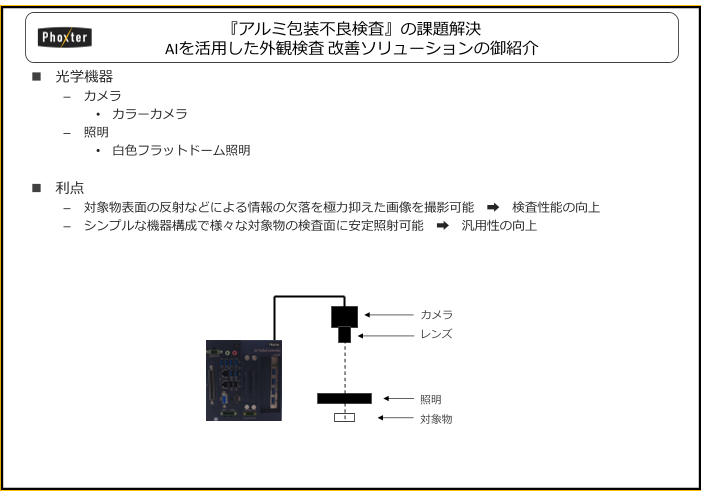

『アルミ包装不良検査』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
光学機器
– カメラ
• カラーカメラ
– 照明
• 白色フラットドーム照明
利点
– 対象物表面の反射などによる情報の欠落を極力抑えた画像を撮影可能 ➡ 検査性能の向上
– シンプルな機器構成で様々な対象物の検査面に安定照射可能 ➡ 汎用性の向上
カメラ
レンズ
照明
対象物
Page3

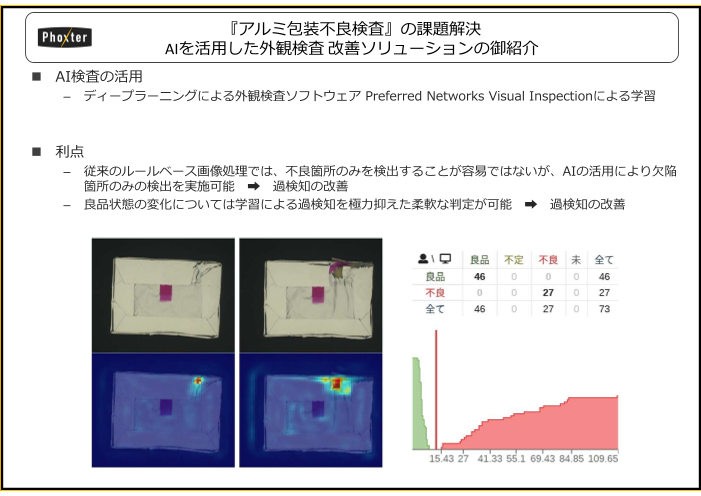

『アルミ包装不良検査』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
AI検査の活用
– ディープラーニングによる外観検査ソフトウェア Preferred Networks Visual Inspectionによる学習
利点
– 従来のルールベース画像処理では、不良箇所のみを検出することが容易ではないが、AIの活用により欠陥
箇所のみの検出を実施可能 ➡ 過検知の改善
– 良品状態の変化については学習による過検知を極力抑えた柔軟な判定が可能 ➡ 過検知の改善
Page4
『アルミ包装不良検査』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
AI検査結果
良品画像例（上:撮影画像、下:検査結果 不良箇所[赤黄色]） 不良画像例（上:撮影画像、下:検査結果 不良箇所[赤黄色]）
Page5
『アルミ包装不良検査』の課題解決
AIを活用した外観検査 改善ソリューションの御紹介
設備導入
– AI検査対応ハイブリッド型 画像処理システム AI StellaControllerの活用
• Preferred Networks Visual Inspectionの学習済モデルを用いて検査を実施可能
• 製造設備で求められる下記機能をAll in Oneで提供
– カメラ接続、設定画面、画像処理、AI検査、画像保存、Digital IO、PLCリンクなど
利点
– Preferred Networks Visual Inspectionで作成した学習モデルをコピーすることでAI検査を実施可能
➡ 開発工数の削減
– AI検査を設備導入する上で追加のアプリケーション作成が不要 ➡ 開発工数の削減
– AI検査の前後に必要に応じて従来のルールベース画像処理を追加することも可能で、現場の要求に対する
柔軟な対応が可能
オンボードDIO PLCリンク
設定画面 画像処理
AI検査 画像撮像・保存
