設計レス＆スピード立ち上げを実現！ロボット導入を変える新しいスタンダード『ZFロボスタンド』

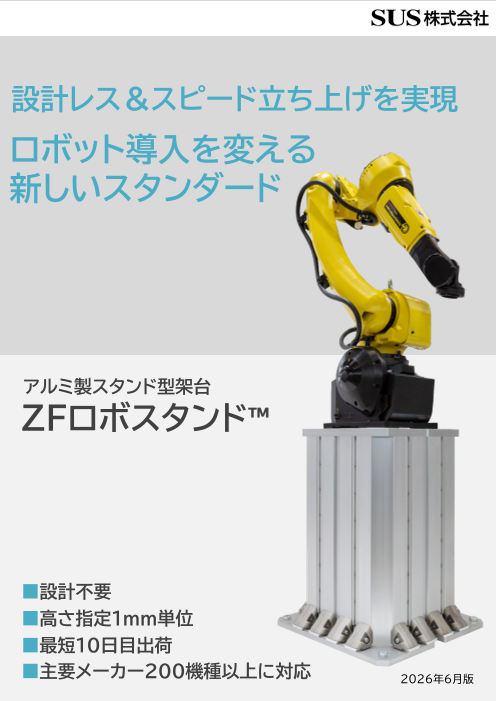

設計レス＆スピード立ち上げを実現 ロボット導入を変える 新しいスタンダード アルミ製スタンド型架台 ZFロボスタンド ■設計不要 ■高さ指定1mm単位 ■最短10日目出荷 ■主要メーカー200機種以上に対応 2026年6月版

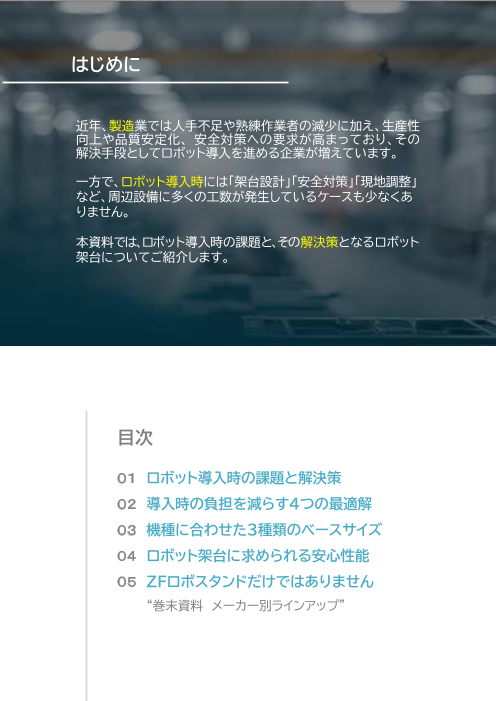

はじめに 近年、製造業では人手不足や熟練作業者の減少に加え、生産性 向上や品質安定化、 安全対策への要求が高まっており、その 解決手段としてロボット導入を進める企業が増えています。 一方で、ロボット導入時には「架台設計」「安全対策」「現地調整」 など、周辺設備に多くの工数が発生しているケースも少なくあ りません。 本資料では、ロボット導入時の課題と、その解決策となるロボット 架台についてご紹介します。 目次 ０１ ロボット導入時の課題と解決策 ０２ 導入時の負担を減らす４つの最適解 ０３ 機種に合わせた3種類のベースサイズ ０４ ロボット架台に求められる安心性能 ０５ ZFロボスタンドだけではありません “巻末資料 メーカー別ラインアップ”

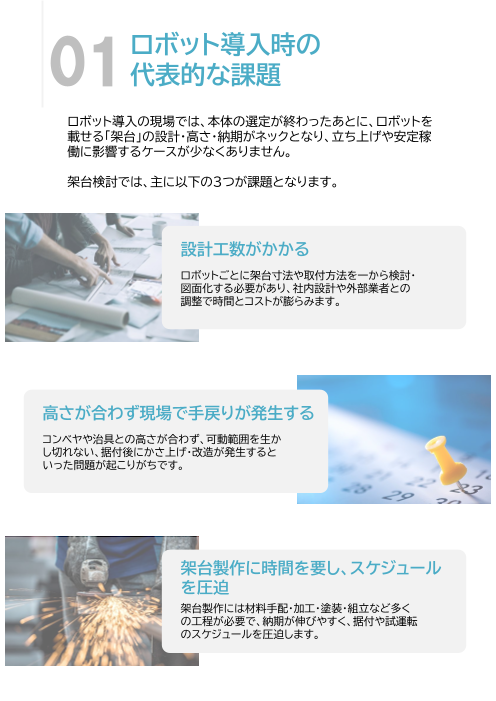

01ロボット導入時の 代表的な課題 ロボット導入の現場では、本体の選定が終わったあとに、ロボットを 載せる「架台」の設計・高さ・納期がネックとなり、立ち上げや安定稼 働に影響するケースが少なくありません。 架台検討では、主に以下の3つが課題となります。 設計工数がかかる ロボットごとに架台寸法や取付方法を一から検討・ 図面化する必要があり、社内設計や外部業者との 調整で時間とコストが膨らみます。 高さが合わず現場で手戻りが発生する コンベヤや治具との高さが合わず、可動範囲を生か し切れない、据付後にかさ上げ・改造が発生すると いった問題が起こりがちです。 架台製作に時間を要し、スケジュール を圧迫 架台製作には材料手配・加工・塗装・組立など多く の工程が必要で、納期が伸びやすく、据付や試運転 のスケジュールを圧迫します。

02導入時の負担を削減 ロボット架台ソリューション 設計不要＆届いたらロボットを載せてすぐに使える アルミ製スタンド型架台 ZFロボスタンド ポイント① 設計不要 実験と計算に基づいて、各機種に最適なサイズを設定し架 台を標準化。ゼロから架台設計を行う必要がないので、設備 計画をスピーディーに進められます。 ポイント② 1mm単位で高さ指定 高さは200mm〜1,300mmの範囲で、1mm単位の指定 が可能です。 ロボットの動作範囲やワークの高さ、周辺設備に合わせて、 現場に最適な設置が可能です。 ポイント③ 最短10日目出荷 国内の自社工場で生産し、最短10営業日目出荷で対応しま す。 急ぎの自動化案件や試作・検証用途に適した製品です。 ポイント④ 鉄に匹敵する高剛性 高剛性アルミ構造材を採用し、ロボット動作時の振動や荷重 に耐える性能を確保しています。 軽量性と施工性に加え、実機検証による裏付けを持つ安心 感が導入判断を後押しします。 11メーカー・200機種以上に対応予定 ■2026年5月29日発売 ■2026年6月発売予定 ・ファナック ・三菱電機 ・ABB ・デンソーウェーブ ・安川電機 ・セイコーエプソン ・不二越 ・オムロン ・ヤマハ発動機 ・川崎重工業 ・アイエイアイ

03機種に合わせた 3種類のベースサイズ □280 □360 □480 ＜最適なサイズと専用取付プレート＞ ＜位置決め方式＞ ロボットの機種ごとに、必要な剛性に応じた ロボットの位置決めは、機種ごとに外形基 最適なサイズをあらかじめ選定しており、専 準方式または穴基準方式を採用し、位置決 用の取付プレートを標準装備しています。 めピン用の穴加工を施しています。 □480の場合 ・外形基準方式 ・穴基準方式 ＜ご注意＞ ※アンカーボルトおよび位置決めピンは付属しておりません。お客さまにてご用意ください。 ※位置決めピンにはエアベント付きノックピンをご使用ください。（一部、位置決めピン用の穴加工がない製品がございます。）

04ロボット架台に求められる 安心性能 ZFロボスタンドの開発においては、実使用に近い条件での性能確認 試験も実施し、安心して導入いただける信頼性を確保しています。 ピック&プレースを想定 した繰り返し動作 200mm 2,500mm 200mm 10kgのおもり 耐久試験の様子 ダイヤルゲージでスタンドのずれを確認し、 繰り返し動作による精度を検証。 ＜試験条件＞

05 ZFロボスタンドだけでは ありません ZFロボスタンド以外にも、ロボットメーカー各社と共同開発した、 標準パッケージ架台を展開しています。 DoosanCollaborativeRobots CRX-10iA,10iA/L 専用台車 三菱電機 MELFA ASSISTA 専用台車 Hシリーズ 専用台車 デンソーウェーブロボット オムロン TMシリーズ専用台車 COBOTTA PRO 専用台車 SUSは、独自の高剛性アルミフレームと、長年にわたる設計ノウハウを生かし、 現場ごとのレイアウトや搬送・安全柵・周辺ユニットとの組み合わせまで、トー タルに提案いたします。 ZロFボット架台の詳細はこちら　＞ ZFロボット架台の詳細はこちら ＞

お問い合わせ先 製品の仕様や導入条件、お見積もりなど、 お近くの営業拠点まで、お気軽にお問い合わせください。 営業拠点一覧 北海道サテライト TEL：0144-84-3355 FAX：0144-84-3317 盛岡サテライト TEL：019-613-2095 FAX：019-613-2094 仙台営業所 TEL：022-357-0780 FAX：022-357-0781 福島サテライト TEL：0248-89-1222 FAX：0248-89-1223 栃木サテライト TEL：0285-39-7590 FAX：0285-39-7588 埼玉サテライト TEL：048-291-6033 FAX：048-291-6035 東京営業所 TEL：03-5652-2359 FAX：03-5652-2392 厚木サテライト TEL：046-240-1914 FAX：046-240-1915 長野サテライト TEL：0263-24-1002 FAX：0263-24-1004 清水サテライト TEL：054-625-6990 FAX：054-625-6989 静岡サテライト TEL：0537-29-7482 FAX：0537-29-7483 名古屋営業所 TEL：052-212-5211 FAX：052-212-5212 岡崎サテライト TEL：0564-83-8001 FAX：0564-83-8082 金沢サテライト TEL：076-225-5562 FAX：076-225-5563 滋賀サテライト TEL：0748-86-8820 FAX：0748-86-8821 大阪サテライト TEL：06-6423-7380 FAX：06-6423-7390 姫路営業所 TEL：079-286-5554 FAX：079-286-5559 広島サテライト TEL：082-420-7177 FAX：082-420-7182 鳥栖サテライト TEL：0942-87-5270 FAX：0942-87-5010 ZFロボスタンド https://fa.sus.co.jp/ ロボット導入を、もっと手軽に、もっとスムーズに。 ZFロボスタンドが、自動化の最初の一歩を支えます。 本社 〒422-8067 静岡県静岡市駿河区南町14-25 エスパティオ6F TEL：054-202-2000（代） FAX：054-202-2002

ZFロボスタンド メーカー別ラインアップ ファナック ロボット型式とご希望の架台高さから、ロボスタンドを選定ください。 CRXシリーズ P.1 SRシリーズ P.2 LR Mateシリーズ P.3 ■CRXシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-F012 ¥100,800 300～399 ZFR-F013 ¥106,500 400～499 ZFR-F014 ¥112,300 500～599 ZFR-F015 ¥118,000 600～699 ZFR-F016 ¥123,700 CRX-3iA（3Kg） 700～799 ZFR-F017 ¥129,400 □280 穴基準 800～899 ZFR-F018 ¥135,100 900～999 ZFR-F019 ¥140,800 1000～1099 ZFR-F01A ¥146,500 1100～1199 ZFR-F01B ¥152,200 1200～1300 ZFR-F01C ¥158,000 200～299 ZFR-F022 ¥100,800 300～399 ZFR-F023 ¥106,500 400～499 ZFR-F024 ¥112,300 500～599 ZFR-F025 ¥118,000 600～699 ZFR-F026 ¥123,700 CRX-5iA（5Kg） 700～799 ZFR-F027 ¥129,400 □280 穴基準 800～899 ZFR-F028 ¥135,100 900～999 ZFR-F029 ¥140,800 1000～1099 ZFR-F02A ¥146,500 1100～1199 ZFR-F02B ¥152,200 1200～1300 ZFR-F02C ¥158,000 ファナック CRX 200～299 ZFR-F032 ¥100,800 300～399 ZFR-F033 ¥106,500 400～499 ZFR-F034 ¥112,300 500～599 ZFR-F035 ¥118,000 600～699 ZFR-F036 ¥123,700 CRX-10iA（10kg） CRX-10iA/L（10kg） 700～799 ZFR-F037 ¥129,400 □280 穴基準 CRX-20iA/L（20Kg） 800～899 ZFR-F038 ¥135,100 900～999 ZFR-F039 ¥140,800 1000～1099 ZFR-F03A ¥146,500 1100～1199 ZFR-F03B ¥152,200 1200～1300 ZFR-F03C ¥158,000 200～299 ZFR-F042 ¥144,300 300～399 ZFR-F043 ¥152,500 400～499 ZFR-F044 ¥160,600 500～599 ZFR-F045 ¥168,800 600～699 ZFR-F046 ¥176,900 CRX-30iA（30Kg） 700～799 ZFR-F047 ¥185,100 □360 穴基準 800～899 ZFR-F048 ¥193,300 900～999 ZFR-F049 ¥201,400 1000～1099 ZFR-F04A ¥209,600 1100～1199 ZFR-F04B ¥217,700 1200～1300 ZFR-F04C ¥225,900 1 ファナック

ZFロボスタンド メーカー別ラインアップ ファナック ■SRシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-F052 ¥100,800 300～399 ZFR-F053 ¥106,500 400～499 ZFR-F054 ¥112,300 500～599 ZFR-F055 ¥118,000 600～699 ZFR-F056 ¥123,700 SR-3iA（3Kg） 700～799 ZFR-F057 ¥129,400 □280 外形基準 SR-3iA/H（3Kg） 800～899 ZFR-F058 ¥135,100 900～999 ZFR-F059 ¥140,800 1000～1099 ZFR-F05A ¥146,500 1100～1199 ZFR-F05B ¥152,200 1200～1300 ZFR-F05C ¥158,000 200～299 ZFR-F062 ¥144,300 300～399 ZFR-F063 ¥152,500 400～499 ZFR-F064 ¥160,600 500～599 ZFR-F065 ¥168,800 600～699 ZFR-F066 ¥176,900 SR-6iA（6Kg） 700～799 ZFR-F067 ¥185,100 □360 外形基準 SR-6iA/H（6Kg） 800～899 ZFR-F068 ¥193,300 900～999 ZFR-F069 ¥201,400 1000～1099 ZFR-F06A ¥209,600 1100～1199 ZFR-F06B ¥217,700 1200～1300 ZFR-F06C ¥225,900 ファナック SR 200～299 ZFR-F072 ¥179,600 300～399 ZFR-F073 ¥191,500 400～499 ZFR-F074 ¥203,400 500～599 ZFR-F075 ¥215,300 600～699 ZFR-F076 ¥227,200 SR-9iA/R（9Kg） 700～799 ZFR-F077 ¥239,100 □480 外形基準 800～899 ZFR-F078 ¥251,000 900～999 ZFR-F079 ¥262,900 1000～1099 ZFR-F07A ¥274,800 1100～1199 ZFR-F07B ¥286,700 1200～1300 ZFR-F07C ¥298,600 200～299 ZFR-F082 ¥179,600 300～399 ZFR-F083 ¥191,500 400～499 ZFR-F084 ¥203,400 500～599 ZFR-F085 ¥215,300 600～699 ZFR-F086 ¥227,200 SR-12iA（12kg） 700～799 ZFR-F087 ¥239,100 □480 外形基準 SR-20iA（20kg） 800～899 ZFR-F088 ¥251,000 900～999 ZFR-F089 ¥262,900 1000～1099 ZFR-F08A ¥274,800 1100～1199 ZFR-F08B ¥286,700 1200～1300 ZFR-F08C ¥298,600 2 ファナック

ZFロボスタンド メーカー別ラインアップ ファナック ■LR Mateシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-F092 ¥100,800 300～399 ZFR-F093 ¥106,500 400～499 ZFR-F094 ¥112,300 500～599 ZFR-F095 ¥118,000 600～699 ZFR-F096 ¥123,700 LR Mate /4-6D（4Kg） 700～799 ZFR-F097 ¥129,400 □280 外形基準 800～899 ZFR-F098 ¥135,100 900～999 ZFR-F099 ¥140,800 1000～1099 ZFR-F09A ¥146,500 1100～1199 ZFR-F09B ¥152,200 1200～1300 ZFR-F09C ¥158,000 200～299 ZFR-F102 ¥144,300 300～399 ZFR-F103 ¥152,500 400～499 ZFR-F104 ¥160,600 500～599 ZFR-F105 ¥168,800 LR Mate /7-7D（7Kg） 600～699 ZFR-F106 ¥176,900 LR Mate/14-7D（14Kg） ファナック LR Mate 700～799 ZFR-F107 ¥185,100 □360 外形基準 LR Mate/7-9D（7Kg） LR Mate/14-9D（14Kg） 800～899 ZFR-F108 ¥193,300 900～999 ZFR-F109 ¥201,400 1000～1099 ZFR-F10A ¥209,600 1100～1199 ZFR-F10B ¥217,700 1200～1300 ZFR-F10C ¥225,900 200～299 ZFR-F112 ¥144,300 300～399 ZFR-F113 ¥152,500 400～499 ZFR-F114 ¥160,600 500～599 ZFR-F115 ¥168,800 600～699 ZFR-F116 ¥176,900 LR Mate /10-11A（10kg） 700～799 ZFR-F117 ¥185,100 □360 外形基準 800～899 ZFR-F118 ¥193,300 900～999 ZFR-F119 ¥201,400 1000～1099 ZFR-F11A ¥209,600 1100～1199 ZFR-F11B ¥217,700 1200～1300 ZFR-F11C ¥225,900 3 ファナック

ZFロボスタンド メーカー別ラインアップ 安川電機 ロボット型式とご希望の架台高さから、ロボスタンドを選定ください。 GPシリーズ P.4 HCシリーズ P.5 SGシリーズ P.6 ■GPシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-Y072 ¥100,800 300～399 ZFR-Y073 ¥106,500 400～499 ZFR-Y074 ¥112,300 500～599 ZFR-Y075 ¥118,000 600～699 ZFR-Y076 ¥123,700 MOTOMAN-GP4（4Kg） 700～799 ZFR-Y077 ¥129,400 □280 外形基準 800～899 ZFR-Y078 ¥135,100 900～999 ZFR-Y079 ¥140,800 1000～1099 ZFR-Y07A ¥146,500 1100～1199 ZFR-Y07B ¥152,200 1200～1300 ZFR-Y07C ¥158,000 200～299 ZFR-Y082 ¥100,800 300～399 ZFR-Y083 ¥106,500 400～499 ZFR-Y084 ¥112,300 500～599 ZFR-Y085 ¥118,000 600～699 ZFR-Y086 ¥123,700 MOTOMAN-GP7（7Kg） 700～799 ZFR-Y087 ¥129,400 □280 外形基準 MOTOMAN-GP8（8Kg） 800～899 ZFR-Y088 ¥135,100 900～999 ZFR-Y089 ¥140,800 1000～1099 ZFR-Y08A ¥146,500 1100～1199 ZFR-Y08B ¥152,200 1200～1300 ZFR-Y08C ¥158,000 安川電機 GP 200～299 ZFR-Y092 ¥144,300 300～399 ZFR-Y093 ¥152,500 400～499 ZFR-Y094 ¥160,600 500～599 ZFR-Y095 ¥168,800 600～699 ZFR-Y096 ¥176,900 MOTOMAN-GP10（10Kg） 700～799 ZFR-Y097 ¥185,100 □360 外形基準 800～899 ZFR-Y098 ¥193,300 900～999 ZFR-Y099 ¥201,400 1000～1099 ZFR-Y09A ¥209,600 1100～1199 ZFR-Y09B ¥217,700 1200～1300 ZFR-Y09C ¥225,900 200～299 ZFR-Y102 ¥179,600 300～399 ZFR-Y103 ¥191,500 400～499 ZFR-Y104 ¥203,400 500～599 ZFR-Y105 ¥215,300 600～699 ZFR-Y106 ¥227,200 MOTOMAN-GP12（12Kg） 700～799 ZFR-Y107 ¥239,100 □480 外形基準 800～899 ZFR-Y108 ¥251,000 900～999 ZFR-Y109 ¥262,900 1000～1099 ZFR-Y10A ¥274,800 1100～1199 ZFR-Y10B ¥286,700 1200～1300 ZFR-Y10C ¥298,600 4 安川電機

ZFロボスタンド メーカー別ラインアップ 安川電機 ■HCシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-Y012 ¥144,300 300～399 ZFR-Y013 ¥152,500 400～499 ZFR-Y014 ¥160,600 500～599 ZFR-Y015 ¥168,800 600～699 ZFR-Y016 ¥176,900 MOTOMAN-HC10DTP（10Kg） 700～799 ZFR-Y017 ¥185,100 □360 外形基準 MOTOMAN-HC10SDTP（10Kg） 800～899 ZFR-Y018 ¥193,300 900～999 ZFR-Y019 ¥201,400 1000～1099 ZFR-Y01A ¥209,600 1100～1199 ZFR-Y01B ¥217,700 1200～1300 ZFR-Y01C ¥225,900 200～299 ZFR-Y022 ¥179,600 300～399 ZFR-Y023 ¥191,500 400～499 ZFR-Y024 ¥203,400 500～599 ZFR-Y025 ¥215,300 600～699 ZFR-Y026 ¥227,200 MOTOMAN-HC20DTP（20Kg） 700～799 ZFR-Y027 ¥239,100 □480 外形基準 800～899 ZFR-Y028 ¥251,000 900～999 ZFR-Y029 ¥262,900 1000～1099 ZFR-Y02A ¥274,800 1100～1199 ZFR-Y02B ¥286,700 1200～1300 ZFR-Y02C ¥298,600 安川電機 HC 200～299 ZFR-Y032 ¥179,600 300～399 ZFR-Y033 ¥191,500 400～499 ZFR-Y034 ¥203,400 500～599 ZFR-Y035 ¥215,300 600～699 ZFR-Y036 ¥227,200 MOTOMAN-HC20SDTP（20Kg） 700～799 ZFR-Y037 ¥239,100 □480 外形基準 800～899 ZFR-Y038 ¥251,000 900～999 ZFR-Y039 ¥262,900 1000～1099 ZFR-Y03A ¥274,800 1100～1199 ZFR-Y03B ¥286,700 1200～1300 ZFR-Y03C ¥298,600 200～299 ZFR-Y042 ¥179,600 300～399 ZFR-Y043 ¥191,500 400～499 ZFR-Y044 ¥203,400 500～599 ZFR-Y045 ¥215,300 600～699 ZFR-Y046 ¥227,200 MOTOMAN-HC30PL（30Kg） 700～799 ZFR-Y047 ¥239,100 □480 外形基準 800～899 ZFR-Y048 ¥251,000 900～999 ZFR-Y049 ¥262,900 1000～1099 ZFR-Y04A ¥274,800 1100～1199 ZFR-Y04B ¥286,700 1200～1300 ZFR-Y04C ¥298,600 5 安川電機

ZFロボスタンド メーカー別ラインアップ 安川電機 ■SGシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-Y052 ¥144,300 300～399 ZFR-Y053 ¥152,500 400～499 ZFR-Y054 ¥160,600 500～599 ZFR-Y055 ¥168,800 600～699 ZFR-Y056 ¥176,900 MOTOMAN-SG400（3Kg） 700～799 ZFR-Y057 ¥185,100 □360 穴基準 800～899 ZFR-Y058 ¥193,300 900～999 ZFR-Y059 ¥201,400 1000～1099 ZFR-Y05A ¥209,600 1100～1199 ZFR-Y05B ¥217,700 1200～1300 ZFR-Y05C ¥225,900 安川電機 SG 200～299 ZFR-Y062 ¥144,300 300～399 ZFR-Y063 ¥152,500 400～499 ZFR-Y064 ¥160,600 500～599 ZFR-Y065 ¥168,800 600～699 ZFR-Y066 ¥176,900 MOTOMAN-SG650（6Kg） 700～799 ZFR-Y067 ¥185,100 □360 穴基準 800～899 ZFR-Y068 ¥193,300 900～999 ZFR-Y069 ¥201,400 1000～1099 ZFR-Y06A ¥209,600 1100～1199 ZFR-Y06B ¥217,700 1200～1300 ZFR-Y06C ¥225,900 6 安川電機

ZFロボスタンド メーカー別ラインアップ ヤマハ発動機 ロボット型式とご希望の架台高さから、ロボスタンドを選定ください。 YK-Xシリーズ P.7～8 Yamaha Motor Cobot P.8 ■YK-Xシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-H012 ¥100,800 300～399 ZFR-H013 ¥106,500 400～499 ZFR-H014 ¥112,300 500～599 ZFR-H015 ¥118,000 YK250XG（5Kg） 600～699 ZFR-H016 ¥123,700 YK350XG（5Kg） YK400XG（5Kg） 700～799 ZFR-H017 ¥129,400 □280 外形基準 YK500XGL（5Kg） YK600XGL（5Kg） 800～899 ZFR-H018 ¥135,100 900～999 ZFR-H019 ¥140,800 1000～1099 ZFR-H01A ¥146,500 1100～1199 ZFR-H01B ¥152,200 1200～1300 ZFR-H01C ¥158,000 200～299 ZFR-H022 ¥100,800 300～399 ZFR-H023 ¥106,500 400～499 ZFR-H024 ¥112,300 500～599 ZFR-H025 ¥118,000 600～699 ZFR-H026 ¥123,700 YK400XE-4（4Kg） 700～799 ZFR-H027 ¥129,400 □280 穴基準 800～899 ZFR-H028 ¥135,100 900～999 ZFR-H029 ¥140,800 1000～1099 ZFR-H02A ¥146,500 1100～1199 ZFR-H02B ¥152,200 1200～1300 ZFR-H02C ¥158,000 200～299 ZFR-H032 ¥100,800 300～399 ZFR-H033 ¥106,500 400～499 ZFR-H034 ¥112,300 500～599 ZFR-H035 ¥118,000 600～699 ZFR-H036 ¥123,700 ヤマハ発動 YK500XG（10Kg） YK-X □280 外形基準 機 YK600XG（10Kg） 700～799 ZFR-H037 ¥129,400 800～899 ZFR-H038 ¥135,100 900～999 ZFR-H039 ¥140,800 1000～1099 ZFR-H03A ¥146,500 1100～1199 ZFR-H03B ¥152,200 1200～1300 ZFR-H03C ¥158,000 200～299 ZFR-H042 ¥100,800 300～399 ZFR-H043 ¥106,500 400～499 ZFR-H044 ¥112,300 500～599 ZFR-H045 ¥118,000 600～699 ZFR-H046 ¥123,700 YK510XE-10（10Kg） YK610XE-10（10Kg） 700～799 ZFR-H047 ¥129,400 □280 穴基準 YK710XE-10（10Kg） 800～899 ZFR-H048 ¥135,100 900～999 ZFR-H049 ¥140,800 1000～1099 ZFR-H04A ¥146,500 1100～1199 ZFR-H04B ¥152,200 1200～1300 ZFR-H04C ¥158,000 200～299 ZFR-H052 ¥100,800 300～399 ZFR-H053 ¥106,500 400～499 ZFR-H054 ¥112,300 500～599 ZFR-H055 ¥118,000 600～699 ZFR-H056 ¥123,700 YK700XGL（10Kg） 700～799 ZFR-H057 ¥129,400 □280 外形基準 800～899 ZFR-H058 ¥135,100 900～999 ZFR-H059 ¥140,800 1000～1099 ZFR-H05A ¥146,500 1100～1199 ZFR-H05B ¥152,200 1200～1300 ZFR-H05C ¥158,000 7 ヤマハ発動機

ZFロボスタンド メーカー別ラインアップ ヤマハ発動機 ■YK-Xシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-H062 ¥144,300 300～399 ZFR-H063 ¥152,500 400～499 ZFR-H064 ¥160,600 500～599 ZFR-H065 ¥168,800 600～699 ZFR-H066 ¥176,900 ヤマハ発動 YK-X YK600XGH（20Kg） □360 外形基準 機 700～799 ZFR-H067 ¥185,100 800～899 ZFR-H068 ¥193,300 900～999 ZFR-H069 ¥201,400 1000～1099 ZFR-H06A ¥209,600 1100～1199 ZFR-H06B ¥217,700 1200～1300 ZFR-H06C ¥225,900 ■Yamaha Motor Cobot メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-H072 ¥144,300 300～399 ZFR-H073 ¥152,500 400～499 ZFR-H074 ¥160,600 500～599 ZFR-H075 ¥168,800 600～699 ZFR-H076 ¥176,900 ヤマハ発動 - Yamaha Motor Cobot（10Kg） □360 - 機 700～799 ZFR-H077 ¥185,100 800～899 ZFR-H078 ¥193,300 900～999 ZFR-H079 ¥201,400 1000～1099 ZFR-H07A ¥209,600 1100～1199 ZFR-H07B ¥217,700 1200～1300 ZFR-H07C ¥225,900 8 ヤマハ発動機

ZFロボスタンド メーカー別ラインアップ 三菱電機 ロボット型式とご希望の架台高さから、ロボスタンドを選定ください。 ASSISTAシリーズ / RV-FRシリーズ P.9 RV-CRシリーズ / RH-FRHシリーズ P.10 RH-CRHシリーズ P.11 ■ASSISTAシリーズ / RV-FRシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-M012 ¥100,800 300～399 ZFR-M013 ¥106,500 400～499 ZFR-M014 ¥112,300 500～599 ZFR-M015 ¥118,000 600～699 ZFR-M016 ¥123,700 ASSISTA RV-5AS（5.5Kg） 700～799 ZFR-M017 ¥129,400 □280 外形基準 800～899 ZFR-M018 ¥135,100 900～999 ZFR-M019 ¥140,800 1000～1099 ZFR-M01A ¥146,500 1100～1199 ZFR-M01B ¥152,200 1200～1300 ZFR-M01C ¥158,000 200～299 ZFR-M082 ¥100,800 300～399 ZFR-M083 ¥106,500 400～499 ZFR-M084 ¥112,300 500～599 ZFR-M085 ¥118,000 600～699 ZFR-M086 ¥123,700 RV-2FR（3Kg） □280 外形基準 RV-2FRL（3Kg） 700～799 ZFR-M087 ¥129,400 800～899 ZFR-M088 ¥135,100 900～999 ZFR-M089 ¥140,800 1000～1099 ZFR-M08A ¥146,500 1100～1199 ZFR-M08B ¥152,200 1200～1300 ZFR-M08C ¥158,000 200～299 ZFR-M092 ¥100,800 300～399 ZFR-M093 ¥106,500 400～499 ZFR-M094 ¥112,300 500～599 ZFR-M095 ¥118,000 600～699 ZFR-M096 ¥123,700 RV-4FR（4Kg） 三菱電機 □280 外形基準 RV-4FRL（4Kg） 700～799 ZFR-M097 ¥129,400 800～899 ZFR-M098 ¥135,100 900～999 ZFR-M099 ¥140,800 1000～1099 ZFR-M09A ¥146,500 1100～1199 ZFR-M09B ¥152,200 1200～1300 ZFR-M09C ¥158,000 RV-FR 200～299 ZFR-M102 ¥144,300 300～399 ZFR-M103 ¥152,500 400～499 ZFR-M104 ¥160,600 500～599 ZFR-M105 ¥168,800 600～699 ZFR-M106 ¥176,900 RV-7FR（7Kg） □360 外形基準 RV-7FRL（7Kg） 700～799 ZFR-M107 ¥185,100 800～899 ZFR-M108 ¥193,300 900～999 ZFR-M109 ¥201,400 1000～1099 ZFR-M10A ¥209,600 1100～1199 ZFR-M10B ¥217,700 1200～1300 ZFR-M10C ¥225,900 200～299 ZFR-M112 ¥179,600 300～399 ZFR-M113 ¥191,500 400～499 ZFR-M114 ¥203,400 RV-7FRLL 500～599 ZFR-M115 ¥215,300 （7Kg） RV-13FR 600～699 ZFR-M116 ¥227,200 （13Kg） □480 外形基準 RV-13FRL 700～799 ZFR-M117 ¥239,100 （13Kg） 800～899 ZFR-M118 ¥251,000 RV-20FR （20Kg） 900～999 ZFR-M119 ¥262,900 1000～1099 ZFR-M11A ¥274,800 1100～1199 ZFR-M11B ¥286,700 1200～1300 ZFR-M11C ¥298,600 9 三菱電機

ZFロボスタンド メーカー別ラインアップ 三菱電機 ■RV-CRシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-M122 ¥144,300 300～399 ZFR-M123 ¥152,500 400～499 ZFR-M124 ¥160,600 500～599 ZFR-M125 ¥168,800 600～699 ZFR-M126 ¥176,900 RV-8CRL（8Kg） 700～799 ZFR-M127 ¥185,100 □360 外形基準 800～899 ZFR-M128 ¥193,300 900～999 ZFR-M129 ¥201,400 1000～1099 ZFR-M12A ¥209,600 1100～1199 ZFR-M12B ¥217,700 1200～1300 ZFR-M12C ¥225,900 三菱電機 RV-CR 200～299 ZFR-M132 ¥179,600 300～399 ZFR-M133 ¥191,500 400～499 ZFR-M134 ¥203,400 500～599 ZFR-M135 ¥215,300 600～699 ZFR-M136 ¥227,200 RV-12CRL（12Kg） 700～799 ZFR-M137 ¥239,100 □480 外形基準 800～899 ZFR-M138 ¥251,000 900～999 ZFR-M139 ¥262,900 1000～1099 ZFR-M13A ¥274,800 1100～1199 ZFR-M13B ¥286,700 1200～1300 ZFR-M13C ¥298,600 ■RH-FRHシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-M022 ¥100,800 300～399 ZFR-M023 ¥106,500 400～499 ZFR-M024 ¥112,300 500～599 ZFR-M025 ¥118,000 600～699 ZFR-M026 ¥123,700 RH-3FRH（3Kg） □280 外形基準 RH-6FRH（6Kg） 700～799 ZFR-M027 ¥129,400 800～899 ZFR-M028 ¥135,100 900～999 ZFR-M029 ¥140,800 1000～1099 ZFR-M02A ¥146,500 1100～1199 - - 1200～1300 - - 三菱電機 RH-FRH 200～299 ZFR-M032 ¥144,300 300～399 ZFR-M033 ¥152,500 400～499 ZFR-M034 ¥160,600 500～599 ZFR-M035 ¥168,800 600～699 ZFR-M036 ¥176,900 RH-12FRH（12Kg） □360 外形基準 RH-20FRH（20Kg） 700～799 ZFR-M037 ¥185,100 800～899 ZFR-M038 ¥193,300 900～999 ZFR-M039 ¥201,400 1000～1099 ZFR-M03A ¥209,600 1100～1199 ZFR-M03B ¥217,700 1200～1300 - - 10 三菱電機

ZFロボスタンド メーカー別ラインアップ 三菱電機 ■RH-CRHシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-M042 ¥100,800 300～399 ZFR-M043 ¥106,500 400～499 ZFR-M044 ¥112,300 500～599 ZFR-M045 ¥118,000 600～699 ZFR-M046 ¥123,700 RH-3CRH（3Kg） 700～799 ZFR-M047 ¥129,400 □280 穴基準 800～899 ZFR-M048 ¥135,100 900～999 ZFR-M049 ¥140,800 1000～1099 ZFR-M04A ¥146,500 1100～1199 ZFR-M04B ¥152,200 1200～1300 ZFR-M04C ¥158,000 200～299 ZFR-M052 ¥100,800 300～399 ZFR-M053 ¥106,500 400～499 ZFR-M054 ¥112,300 500～599 ZFR-M055 ¥118,000 600～699 ZFR-M056 ¥123,700 RH-6CRH（6Kg） 700～799 ZFR-M057 ¥129,400 □280 穴基準 800～899 ZFR-M058 ¥135,100 900～999 ZFR-M059 ¥140,800 1000～1099 ZFR-M05A ¥146,500 1100～1199 ZFR-M05B ¥152,200 1200～1300 ZFR-M05C ¥158,000 三菱電機 RH-CRH 200～299 ZFR-M062 ¥144,300 300～399 ZFR-M063 ¥152,500 400～499 ZFR-M064 ¥160,600 500～599 ZFR-M065 ¥168,800 600～699 ZFR-M066 ¥176,900 RH-10CRH（10Kg） 700～799 ZFR-M067 ¥185,100 □360 穴基準 800～899 ZFR-M068 ¥193,300 900～999 ZFR-M069 ¥201,400 1000～1099 ZFR-M06A ¥209,600 1100～1199 ZFR-M06B ¥217,700 1200～1300 ZFR-M06C ¥225,900 200～299 ZFR-M072 ¥144,300 300～399 ZFR-M073 ¥152,500 400～499 ZFR-M074 ¥160,600 500～599 ZFR-M075 ¥168,800 600～699 ZFR-M076 ¥176,900 RH-20CRH（20Kg） 700～799 ZFR-M077 ¥185,100 □360 外形基準 800～899 ZFR-M078 ¥193,300 900～999 ZFR-M079 ¥201,400 1000～1099 ZFR-M07A ¥209,600 1100～1199 ZFR-M07B ¥217,700 1200～1300 ZFR-M07C ¥225,900 11 三菱電機

ZFロボスタンド メーカー別ラインアップ セイコーエプソン ロボット型式とご希望の架台高さから、ロボスタンドを選定ください。 GXシリーズ P.12 LSシリーズ / Cシリーズ P.13 Tシリーズ / VTシリーズ P.14 ■GXシリーズ メーカー シリーズ ロボット型式（可搬質量） 架台高さ(mm) アイテムNo. 税抜単価 サイズ 位置決め ロボット取付穴加工図 200～299 ZFR-E012 ¥100,800 300～399 ZFR-E013 ¥106,500 400～499 ZFR-E014 ¥112,300 500～599 ZFR-E015 ¥118,000 600～699 ZFR-E016 ¥123,700 GX1（3軸1.5Kg、4軸1Kg） 700～799 ZFR-E017 ¥129,400 □280 穴基準 800～899 ZFR-E018 ¥135,100 900～999 ZFR-E019 ¥140,800 1000～1099 ZFR-E01A ¥146,500 1100～1199 ZFR-E01B ¥152,200 1200～1300 ZFR-E01C ¥158,000 200～299 ZFR-E022 ¥100,800 300～399 ZFR-E023 ¥106,500 400～499 ZFR-E024 ¥112,300 500～599 ZFR-E025 ¥118,000 600～699 ZFR-E026 ¥123,700 GX4（4Kg） 700～799 ZFR-E027 ¥129,400 □280 外形基準 800～899 ZFR-E028 ¥135,100 900～999 ZFR-E029 ¥140,800 1000～1099 ZFR-E02A ¥146,500 1100～1199 - - セイコーエ 1200～1300 - - GX プソン 200～299 ZFR-E032 ¥100,800 300～399 ZFR-E033 ¥106,500 400～499 ZFR-E034 ¥112,300 500～599 ZFR-E035 ¥118,000 600～699 ZFR-E036 ¥123,700 GX8（8Kg） 700～799 - - □280 外形基準 800～899 - - 900～999 - - 1000～1099 - - 1100～1199 - - 1200～1300 - - 200～299 ZFR-E042 ¥144,300 300～399 ZFR-E043 ¥152,500 400～499 ZFR-E044 ¥160,600 500～599 ZFR-E045 ¥168,800 600～699 ZFR-E046 ¥176,900 GX10（10Kg） GX20（20Kg） 700～799 ZFR-E047 ¥185,100 □360 穴基準 ※LS20と同じ 800～899 - - 900～999 - - 1000～1099 - - 1100～1199 - - 1200～1300 - - 12 セイコーエプソン
