自走式パレットによる立体搬送を可能にする新システム
ものづくりの現場では、多品種少量・混流生産への対応がますます求められています。 加えて、少子高齢化による人手不足や限られたスペースの有効活用といった課題も顕在化しています。
こうした背景のもと、SUS株式会社は革新的な立体搬送システム iFAS（individual Free Access System）を開発しました。
iFASは搬送ルートや工程情報を記憶したパレットが自走する次世代の搬送システムです。
アルミ製走行レーンと多様な標準モジュール（コーナー・昇降・分岐・合流など）を組み合わせることで、平面・立体を問わず柔軟なレイアウト構築が可能です。
また、直感的に分かりやすい専用ソフトを使い、パレットごとの搬送ルートや工程情報は選択するだけの簡単な操作で設定できるため、専門知識は不要です。
■主な特長
・走行レーンからの給電でバッテリー不要の自走式パレット
・パレットごとのルート設定は画面の案内に従って簡単に行えるため専門知識が不要
・「コーナー」「昇降」 「分岐」「合流」などの標準モジュールを取り揃え生産現場のレイアウトや工程に合わせて自由な組み合わせが可能
■iFASで実現できること
・フレキシブルな生産ライン構築
・工場の空間を立体的に有効活用
・短期間・ローコストでの立ち上げが可能
・導入後の拡張・メンテナンスにも柔軟に対応
・１個流し生産にもおすすめ
■こんな方へおすすめ
・多品種少量や混流生産ラインで工程間の柔軟な搬送が求められている現場担当者
・部品供給の自動化、省人化を考えている方
・工場スペースや導入コストの制約から自動搬送の導入をあきらめていた方
このカタログについて
| ドキュメント名 | 多品種少量・混流生産に対応する次世代の立体搬送ソリューション「iFAS（アイファス）」 |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 1.4Mb |
| 登録カテゴリ | |
| 取り扱い企業 | SUS株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

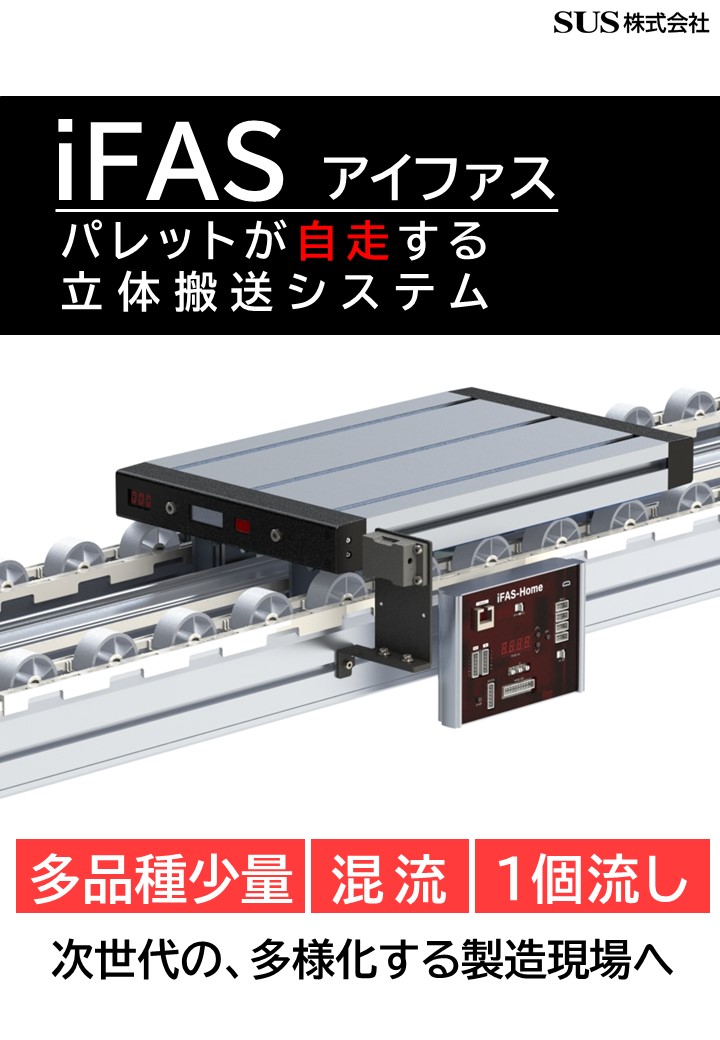

Page1
iFAS アイファス
パレットが自走する
立 体 搬 送 シ ス テ ム
1

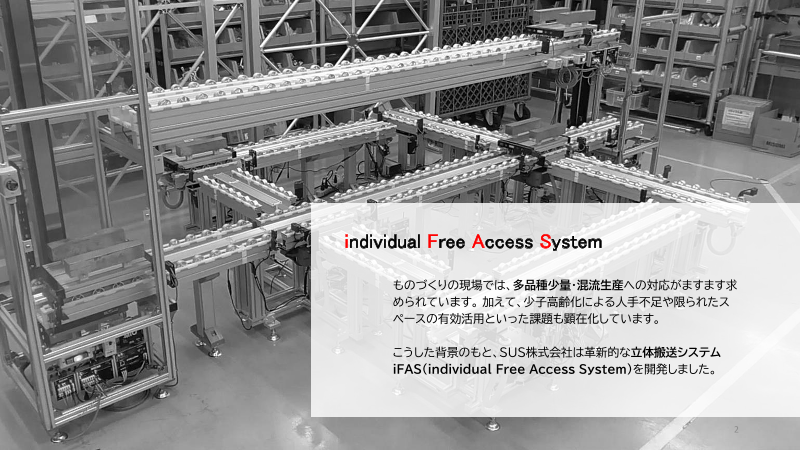

Page2
individual Free Access System
ものづくりの現場では、多品種少量・混流生産への対応がますます求
められています。 加えて、少子高齢化による人手不足や限られたス
ペースの有効活用といった課題も顕在化しています。
こうした背景のもと、SUS株式会社は革新的な立体搬送システム
iFAS（individual Free Access System）を開発しました。
2

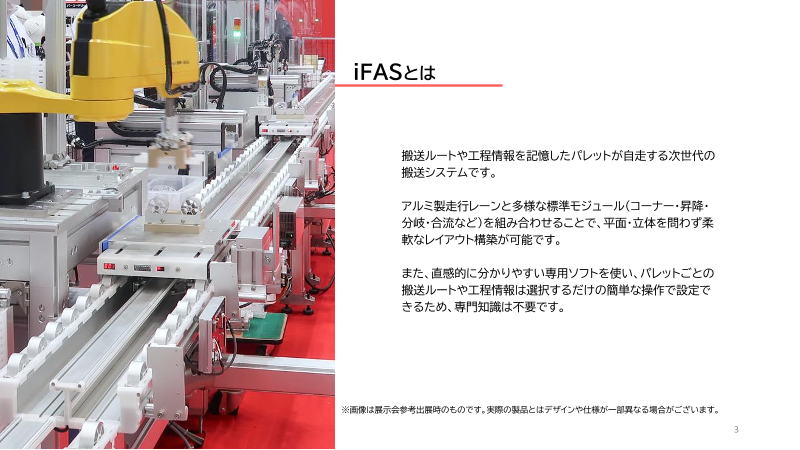

Page3
iFASとは
搬送ルートや工程情報を記憶したパレットが自走する次世代の
搬送システムです。
アルミ製走行レーンと多様な標準モジュール（コーナー・昇降・
分岐・合流など）を組み合わせることで、平面・立体を問わず柔
軟なレイアウト構築が可能です。
また、直感的に分かりやすい専用ソフトを使い、パレットごとの
搬送ルートや工程情報は選択するだけの簡単な操作で設定で
きるため、専門知識は不要です。
※画像は展示会参考出展時のものです。実際の製品とはデザインや仕様が一部異なる場合がございます。
3
Page4
iFASの特徴 iFASで実現できること
走行レーンからの給電で
バッテリー不要
自走式パレット
多品種少量・混流生産
の自動化
パレットごとのルート設定は画面の
案内に従って簡単に行えるため フレキシブルな生産ライン構築
専門知識が不要
工場の空間を立体的に有効活用
短期間・ローコストでの立ち上げが可能
導入後の拡張・メンテナンスにも柔軟に対応
１個流し生産にもおすすめ
「コーナー」「昇降」 「分岐」「合流」などの
標準モジュールを取り揃え
生産現場のレイアウトや工程に合わせて
自由な組み合わせが可能
4
Page5
製品構成① 製品構成②
自走式パレット iFAS専用コントローラ
ルートを記憶し複雑な搬送工程に対応 専門知識不要の専用ソフトでカンタン制御
・小型駆動モーターとマイコンを搭載 ・iFAS専用コントローラとソフトウェアでルート設定が容易
・光センサで搬送ルート・工程情報をインプット ・専門知識不要で導入・運用が可能
・バッテリーレス（走行レーンから直接給電するトロリー式） ・集中制御システム不要、パレットごとに個別制御
・最大可搬重量：10kg ・200品種×100工程まで設定可能
・繰返し停止位置精度：±1mm
・速度：低速50mm/sec、中速400mm/sec、高速1000mm/sec
・前進・後退走行が可能
5
Page6
製品構成③
走行レーンと標準モジュール
自由に組み合わせてスペースを有効活用 ■標準モジュール
■走行レーン コーナー 昇降
低摩擦係数ローラレーン
分岐・合流
・転がり性に優れたアルミ製走行レーン（高剛性・軽量）
・コーナー、昇降、分岐、合流など多様な標準モジュール
・各モジュールは共通仕様で設計されており、接続・設置が容易
・自由なレイアウト構築（平面・立体・複雑なコースも対応）
・導入後の拡張性が高く、メンテナンスも容易
6
Page7
iFAS製品仕様
■参考価格
サイズ 220×359×37.5mm
例 ①
重量 2.6kg 水平15m往復動作（パレット1台が往復）
電源 DC24V(※レールから受電)
可搬重量 10kg
速度 3速切替
最速1,000mm/sec
停止精度 ±1mm
参考価格 ¥1,600,000～
納入目安 約1ヵ月
サイズ 1,000×226×89mm
重量 6.6kg 例 ②
電源 DC24V 水平8m＋昇降1m循環動作（パレット8台が垂直循環）
コーナーユニット 回転角度0～90°で調整が可能
分岐ユニット 2～3方向への分岐が可能
合流ユニット 2～3方向からの合流が可能
昇降ユニット 昇降ストローク：300～2,800㎜ 参考価格 ¥5,300,000～
納入目安 約2ヵ月
7
Page8
