絶縁トルクレンチセット

製品カタログ

初めて実現した全面絶縁トルクレンチ

通常はラチェットヘッド、ボルト上部に空間がない時はスパナに変身します。
100NTZ、45NTZ、10NTZタイプの3種類ありますので用途に応じてご使用下さい。
●狭小空間を制する高作業性
 0.5mm厚の「硝子繊維入りフッ素樹脂二重超薄膜コーティング」により、
 通常工具と遜色ないサイズに加え、ソケットでも入らない作業部位には、
 その場でスパナヘッドに交換して対応でき、ボルト周辺の狭小空間作業が格段に容易になりました。
  ※ 10NTZは、片口スパナヘッドサイズ8 & 10のみになります。


※ 写真はイメージとなります。納品時の色味は異なります。
  詳細は、担当へお問い合わせください。

このカタログについて

ドキュメント名 絶縁トルクレンチセット
ドキュメント種別 製品カタログ
ファイルサイズ 929.1Kb
登録カテゴリ
取り扱い企業 東洋電装株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

【工場のIoT化】製造データ取り自動化
事例紹介

東洋電装株式会社

【顧客満足度集計】 CSモニタ
製品カタログ

東洋電装株式会社

【大型モニタ表示】出退表示システム
製品カタログ

東洋電装株式会社

このカタログの内容

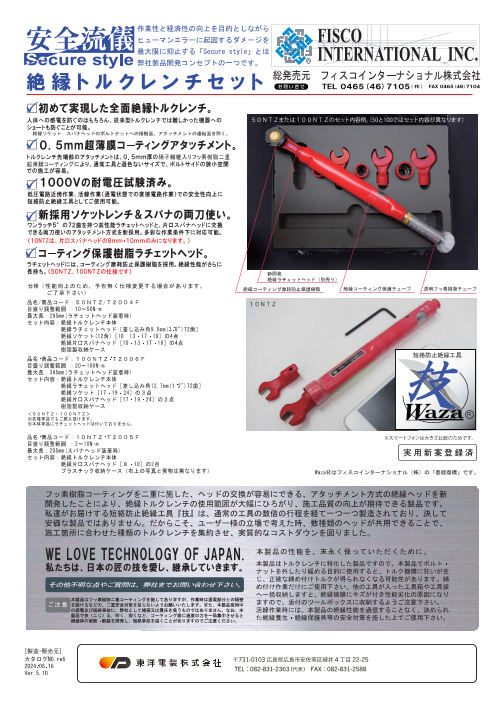

Page1

作業性と経済性の向上を目的としながら ヒューマンエラーに起因するダメージを 最大限に抑止する「Secure style」とは 弊社製品開発コンセプトの一つです。 総発売元 フィスコインターナショナル株式会社 絶 縁 ト ル ク レ ン チ セ ッ ト 初めて実現した全面絶縁トルクレンチ。 人体への感電を防ぐのはもちろん、従来型トルクレンチでは難しかった機器への 45NTZまたは100NTZのセット内容例。(45と100ではセット内容が異なります) ショートも防ぐことが可能。 絶縁ソケット・スパナヘッドのボルトナットへの接触面、アタッチメントの連結面を除く。 0.5mm超薄膜コーティングアタッチメント。 トルクレンチ先端部のアタッチメントは、0.5mm厚の硝子繊維入りフッ素樹脂二重 超薄膜コーティングにより、通常工具と遜色ないサイズで、ボルトサイドの狭小空間 での施工が容易。 1000Vの耐電圧試験済み。 低圧電路近傍作業、活線作業(通電状態での直接電路作業)での安全性向上に 短絡防止絶縁工具としてご使用可能。 新採用ソケットレンチ&スパナの両刀使い。 ワンラッチ5°の72歯を持つ高性能ラチェットヘッドと、片口スパナヘッドに交換 できる両刀使いのアタッチメント方式を新採用。多彩な作業条件下に対応可能。 (10NTZは、片口スパナヘッドの8mm・10mmのみになります。) コーティング保護樹脂ラチェットヘッド。 ラチェットヘッドには、コーティング磨耗防止保護樹脂を採用。絶縁性能がさらに 長持ち。(45NTZ、100NTZの仕様です) 新開発  絶縁ラチェットヘッド(別売り) 仕様(性能向上のため、予告無く仕様変更する場合があります。 絶縁コーティング摩耗防止保護樹脂 絶縁コーティング保護チューブ 透明フッ素樹脂チューブ ご了承下さい) 品名/商品コード:45NTZ/T2004F 10NTZ 目盛り調整範囲 :10~45N・m 最大長:295mm(ラチェットヘッド装着時) セット内容:絶縁トルクレンチ本体 絶縁ラチェットヘッド[差し込み角9.5mm(3/8")72歯] 絶縁ソケット(12角)[10・13・17・19]の4点 絶縁片口スパナヘッド[10・13・17・19]の4点 樹脂製収納ケース 短絡防止絶縁工具 品名/商品コード:100NTZ/T2006F 目盛り調整範囲 :20~100N・m 最大長:395mm(ラチェットヘッド装着時) セット内容:絶縁トルクレンチ本体 絶縁ラチェットヘッド[差し込み角12.7mm(1/2")72歯] 絶縁ソケット[17・19・24]の3点 絶縁片口スパナヘッド[17・19・24]の3点 樹脂製収納ケース <45NTZ・100NTZ> R ※各種単品でもご購入頂けます。 ※本体単品にラチェットヘッドは付いておりません。 品名/商品コード:10NTZ/T2005F ※スマートフォンは大きさ比較のためです。 目盛り調整範囲 :2~10N・m 最大長:205mm(スパナヘッド装着時) セット内容:絶縁トルクレンチ本体 絶縁片口スパナヘッド[8・10]の2点 プラスチック収納ケース(右上の写真と実物は異なります) WazaⓇはフィスコインターナショナル(株)の「登録商標」です。 <10NTZ> ※単品販売はございません。 ※ 写真はイメージとなります。納品時の色味は異なります。詳細は、担当へお問い合わせください。 フッ素樹脂コーティングを二重に施した、ヘッドの交換が容易にできる、アタッチメント方式の絶縁ヘッドを新 開発したことにより、絶縁トルクレンチの使用範囲が大幅にひろがり、施工品質の向上が期待できる製品です。 私達がお届けする短絡防止絶縁工具『技』は、通常の工具の数倍の行程を経て一つ一つ製造されており、決して 安価な製品ではありません。だからこそ、ユーザー様の立場で考えた時、数種類のヘッドが共用できることで、 施工箇所に合わせた種類のトルクレンチを集約させ、実質的なコストダウンを図りました。 WE LOVE TECHNOLOGY OF JAPAN. 本製品の性能を、末永く保っていただくために。 本製品はトルクレンチに特化した製品ですので、本製品でボルト・ 私たちは、日本の匠の技を愛し、継承していきます。 ナットを外したり緩める目的に使用すると、トルク機構に狂いが生 じ、正確な締め付けトルクが得られなくなる可能性があります。締 その他不明な点やご質問は、弊社までお問い合わせ下さい。 め付け作業だけにご使用下さい。他の工具が入った工具箱や工具袋 へ一括収納しますと、絶縁被膜にキズが付き性能劣化の原因になり 本製品はフッ素樹脂二重コーティングを施してありますが、作業時は通電部分との隔壁 を設けるなどの、二重安全対策を怠らないようお願いいたします。また、本製品使用中 ますので、添付のツールボックスに収納するようご注意下さい。 の感電及び短絡事故に、弊社として補償又は責任を負うものではありません。なお、本 活線作業時には、本製品の絶縁性能を過信することなく、決められ 製品で抉(こじ)る、叩く、突くなど、コーティング面に過度の力を一局集中させると た絶縁養生・絶縁保護具等の安全対策を施した上でご使用下さい。 絶縁体の破断・断裂を誘発し、短絡事故を招くことがありますのでご注意ください。 カタログNO.T3 2018/04/09 Ver.3.04
