ティッププロテクター

製品カタログ

ソフトな材質のため、着脱が容易であるのに脱落しにくい二重構造の絶縁キャップ。

二重構造のティッププロテクター(絶縁キャップ)は、わずか3種類(S、M、L)で2sq~38sqケーブル(端子幅5.5mm~22mm)まで幅広く対応可能です。
ケーブル先端圧着端子保護キャップ 既存の端子カバーでは大きすぎる細物のケーブル用。着脱簡単なうえに抜け難い独自開発製品です。

【特長】
•わずか3種類(S、M、L)で、2sq~38sqケーブル(端子幅5.5mm ~ 22mm)までbr幅広く対応できるため在庫管理が楽です。
•小径ケーブルの裸端子丸形(R形)先端を低圧絶縁保護します。
•硬度が異なる樹脂の二重構造で高強度を実現しました。
•柔軟な樹脂と独自開発形状で高い脱落防止効果があります。
•有色透明樹脂のため内部視認性が良く圧着端子の状態確認が容易です。
•より安全にご使用いただくために、開口部透明部分を結束バンドで締め付けて固定する利用方法もございます。

このカタログについて

ドキュメント名 ティッププロテクター
ドキュメント種別 製品カタログ
ファイルサイズ 966.5Kb
登録カテゴリ
取り扱い企業 東洋電装株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

【屋外用】広域無線アクセスポイント AP-7161-JP
製品カタログ

東洋電装株式会社

東洋電装の社会インフラ用無線LAN活用
ホワイトペーパー

東洋電装株式会社

蓄電池極柱キャップ
製品カタログ

東洋電装株式会社

このカタログの内容

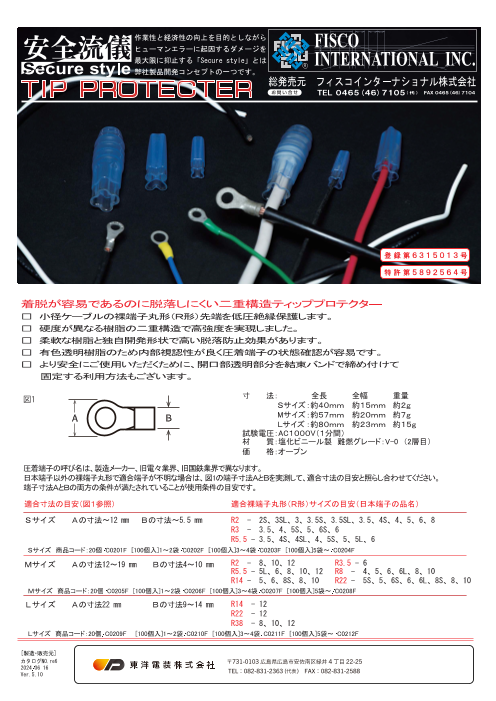

Page1
